модель 2002 года
- Модель Kingquad 300
- Код модели LT-F300F

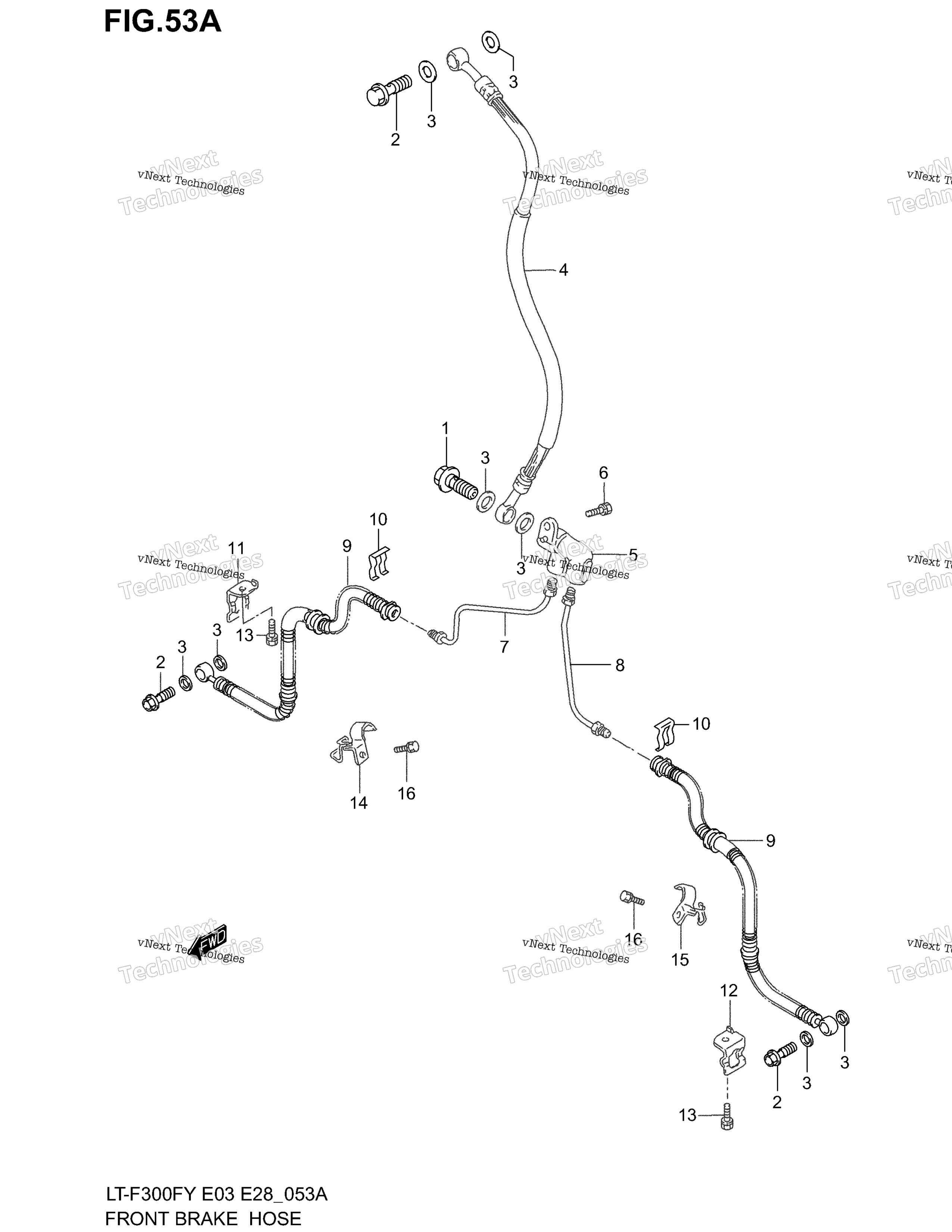

Схема шланга переднего тормоза (Model K2) для LT-F300F
Схема
Детали
Номер
Наименование детали
Цена
1
BOLT (10X1.00X22) JOINT art. 09360-10061-000
По запросу
2
BOLT (10X1.25X22) art. 09360-10062-000
По запросу
3
Шайба Suzuki art. 09161-10009-000
от 221 ₽
4
HOSE, BRAKE NO.1 art. 59480-19B03-000
По запросу
5
JOINT, THREE WAY art. 59491-19A10-000
По запросу
6
BOLT art. 01550-0616A-000
По запросу
7
PIPE, BRAKE NO.1 RH art. 59250-19B00-000
По запросу
8
PIPE, BRAKE NO.1 LH art. 59450-19B00-000
По запросу
9
HOSE, BRAKE NO.2 RH art. 59240-39D12-000
По запросу
10
Скоба крепежная Suzuki art. 09383-13003-000
По запросу
11
GUIDE, HOSE RH art. 59261-39D00-000
По запросу
12
GUIDE, HOSE LH art. 59271-39D00-000
По запросу
13
BOLT art. 01550-0610A-000
По запросу
14
CLAMP, HOSE RH art. 59260-39D00-000
По запросу
15
CLAMP, HOSE LH art. 59270-39D00-000
По запросу
16
BOLT art. 01550-0610A-000
По запросу
