модель 2002 года
- Модель Kingquad 300
- Код модели LT-F300F

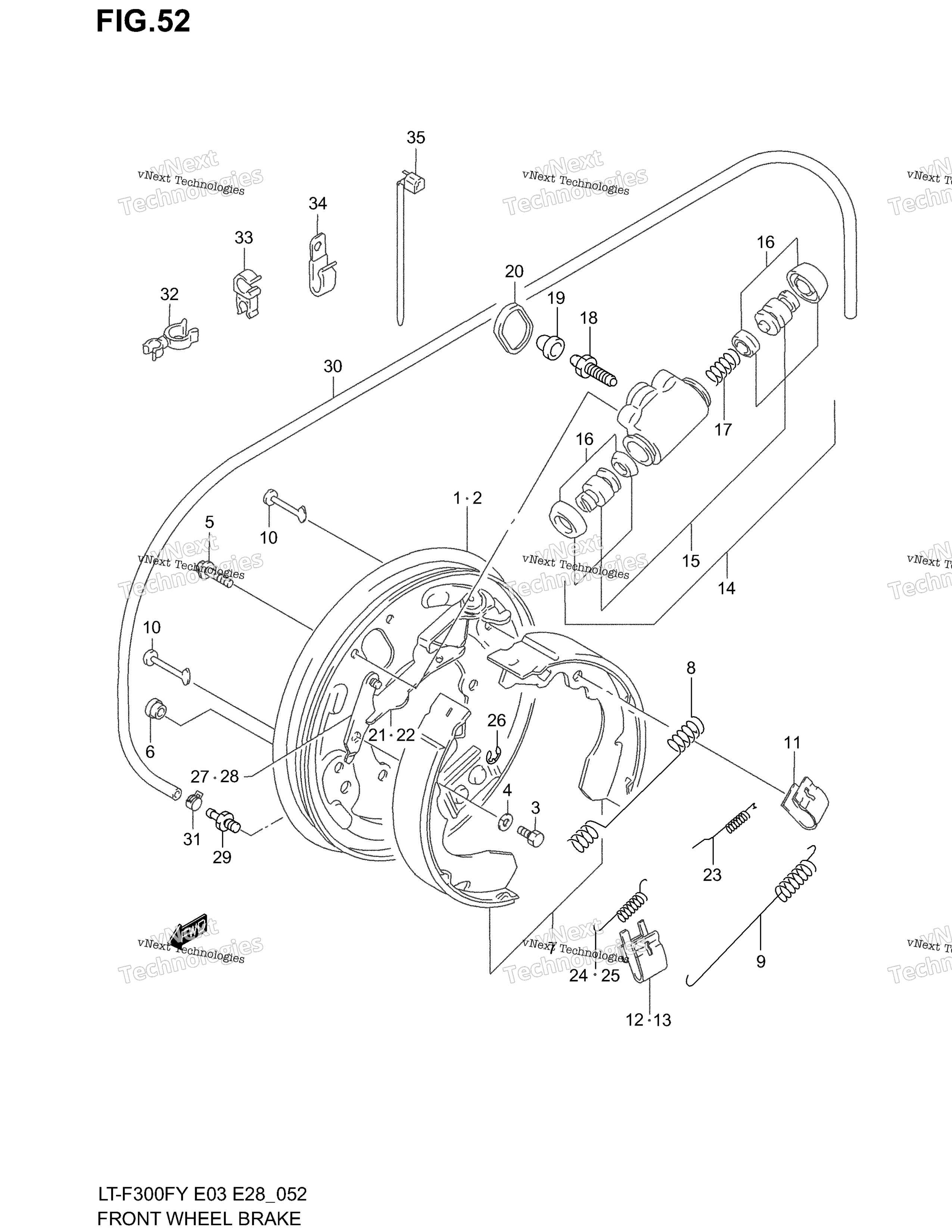

Схема переднего колеса Brake (Model X/Y/K1) для LT-F300F
Схема
Детали
Номер
Наименование детали
Цена
1
PLATE, BRAKE BACK RH MODEL Y/K1 BLACK PAINTING art. 54510-39D30-000
По запросу
2
PLATE, BRAKE BACK LH MODEL Y/K1 BLACK PAINTING art. 54810-39D30-000
По запросу
3
BOLT art. 01500-0816B-000
По запросу
4
LOCK WASHER art. 08321-0108A-000
По запросу
5
BOLT, WHEEL CYLINDER art. 01550-0610A-000
По запросу
6
PLUG, BACK PLATE art. 54515-39D00-000
По запросу
7
SHOE SET, BRAKE art. 54400-39840-000
По запросу
8
SPRING, SHOE RETURN UPPER art. 54531-39D01-000
По запросу
9
SPRING, SHOE RETURN LOWER art. 54532-39D01-000
По запросу
10
PIN, SHOE HOLD DOWN art. 53241-82030-000
По запросу
11
SPRING, SHOE HOLD DOWN art. 53243-85010-000
По запросу
12
SPRING, SHOE HOLD DOWN RH art. 53245-82031-000
По запросу
13
SPRING, SHOE HOLD DOWN LH art. 53244-82031-000
По запросу
14
CYLINDER ASSY, REAR WHEEL Includes Item(s) 15 - 19 art. 54540-19B10-000
По запросу
15
PISTON SET art. 54500-19810-000
По запросу
16
CUP SET, WHEEL CYLINDER art. 53400-82811-000
По запросу
17
SPRING, WHEEL CYLINDER art. 53432-82030-000
По запросу
18
PLUG, BLEEDER art. 54542-19B00-000
По запросу
19
CAP, BLEEDER PLUG art. 55156-66310-000
По запросу
20
GASKET, REAR WHEEL CYLINDER art. 53417-82030-000
По запросу
21
STRUT ASSY, BRAKE RH art. 54520-39D01-000
По запросу
22
STRUT ASSY, BRAKE LH art. 54820-39D01-000
По запросу
23
SPRING, QUADRANT art. 53714-8203V-000
По запросу
24
SPRING, ANTIRATTLE RH art. 54524-56B00-000
По запросу
25
SPRING, ANTIRATTLE LH art. 54824-56B00-000
По запросу
26
RETAINER, BRAKE STOPPER art. 53753-82030-000
По запросу
27
STOPPER, FRONT BRAKE RH art. 54530-39D00-000
По запросу
28
STOPPER, FRONT BRAKE LH art. 54830-39D00-000
По запросу
29
UNION, BREATHER art. 54516-39D0V-000
По запросу
30
HOSE L:2000!1250 art. 09352-40706-00B
По запросу
31
CLIP art. 09401-06405-000
По запросу
32
CLAMP art. 09408-00056-000
По запросу
33
CLAMP art. 09408-00111-000
По запросу
34
CLAMP art. 09403-09325-000
По запросу
35
CLAMP art. 09407-14403-000
По запросу
