модель 2002 года
- Модель Kingquad 300
- Код модели LT-F300F

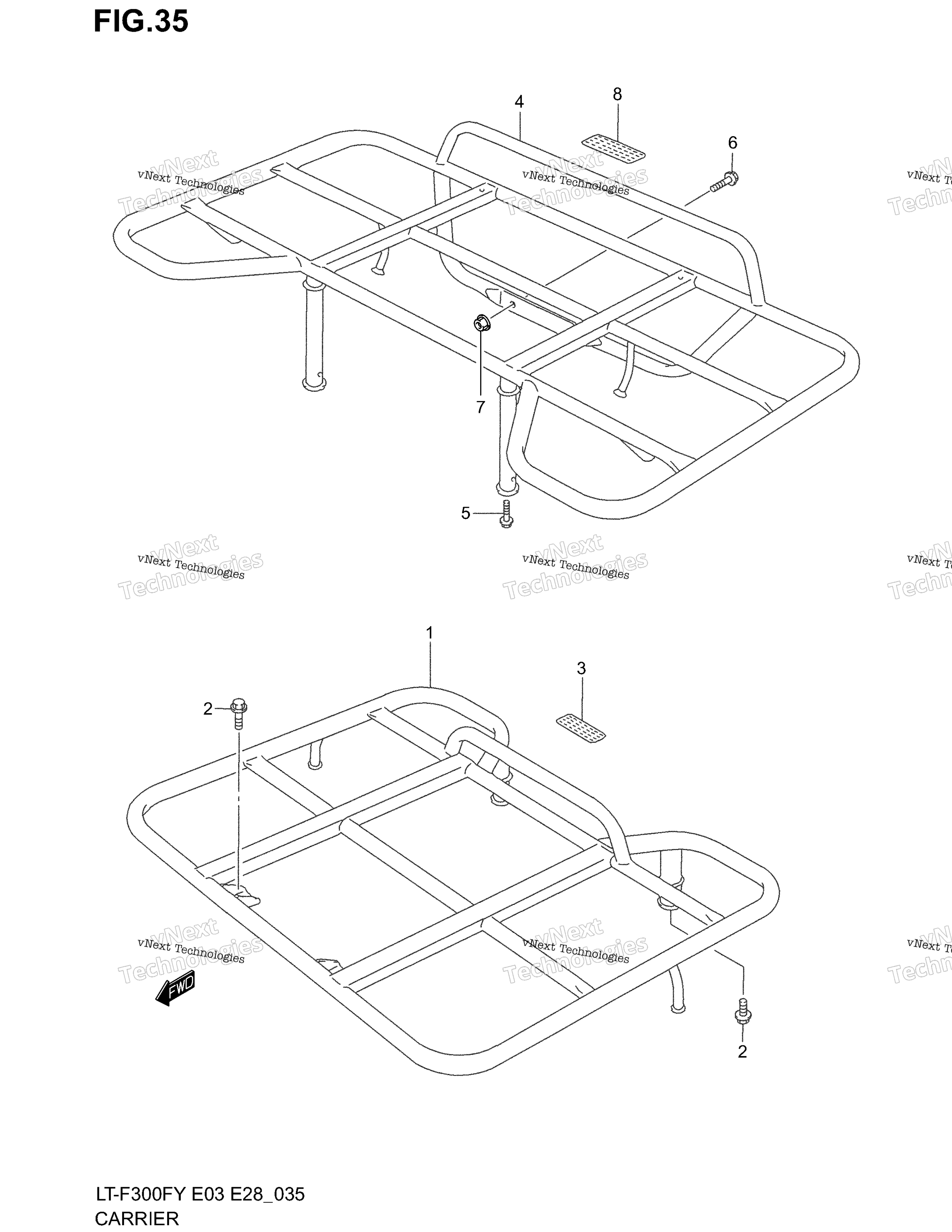

Схема багажника для LT-F300F
Схема
Детали
Номер
Наименование детали
Цена
1
CARRIER, FRONT MODEL K1/K2 art. 46410-39DC0-000
По запросу
1
CARRIER, FRONT MODEL X/Y E28 art. 46410-39DB0-000
По запросу
1
CARRIER, FRONT MODEL K1/K2 E28 art. 46410-39DD0-000
По запросу
1
CARRIER, FRONT MODEL X/Y art. 46410-39DA0-000
По запросу
2
BOLT, FRONT art. 01550-0816A-000
По запросу
3
LABEL, FRONT CARRIER art. 68381-19B01-000
По запросу
3
LABEL, FRONT CARRIER MODEL X/Y E28 art. 68381-19B10-000
По запросу
3
LABEL, FRONT CARRIER MODEL K1/K2 E28 art. 68381-19B21-000
По запросу
4
CARRIER, REAR E28 art. 46310-39DB0-000
По запросу
4
CARRIER, REAR art. 46310-39DA0-000
По запросу
5
BOLT, FRONT MODEL X art. 09103-08570-000
По запросу
5
BOLT, FRONT MODEL Y/K1/K2 art. 09103-08266-000
По запросу
6
BOLT, REAR art. 09103-08332-000
По запросу
7
NUT MODEL X art. 08319-3108A-000
По запросу
7
NUT MODEL Y/K1/K2 art. 09159-08113-000
По запросу
8
LABEL, REAR CARRIER art. 68391-19B01-000
По запросу
8
LABEL, REAR CARRIER MODEL X/Y E28 art. 68391-19B10-000
По запросу
8
LABEL, REAR CARRIER MODEL K1/K2 E28 art. 68391-19B20-000
По запросу
