модель 2002 года
- Модель Kingquad 300
- Код модели LT-F300F

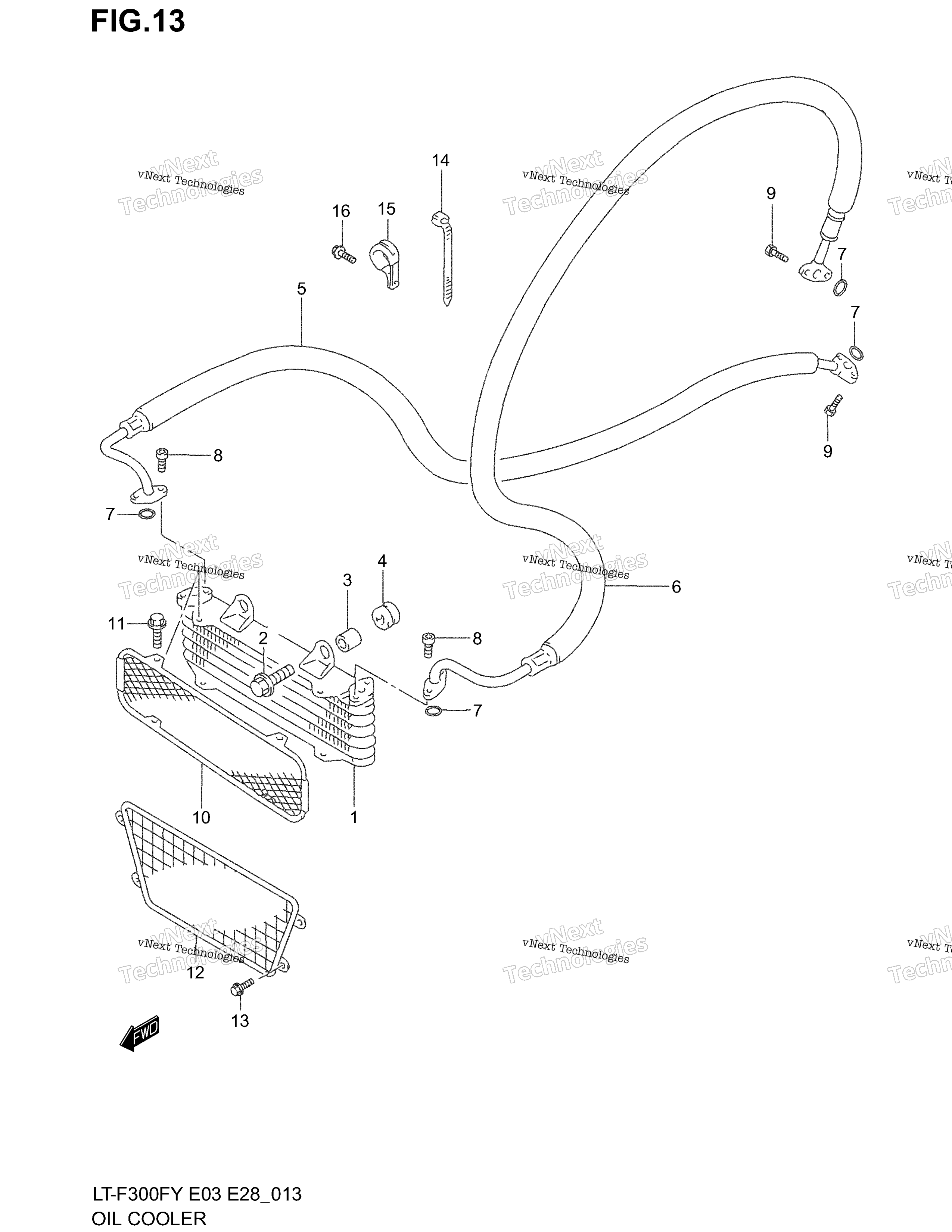

Схема масляного радиатора для LT-F300F
Схема
Детали
Номер
Наименование детали
Цена
1
COOLER ASSY, OIL MODEL K1/K2 art. 16600-39D00-000
По запросу
1
COOLER ASSY, OIL MODEL X/Y art. 16600-19B00-000
По запросу
2
BOLT (6X20) MODEL K2 art. 09116-06167-000
По запросу
2
BOLT (6X20) MODEL K1 art. 09116-06115-000
По запросу
3
SPACER (6.5X10X10) MODEL K1/K2 art. 09180-06310-000
По запросу
4
CUSHION MODEL K1/K2 art. 09320-10015-000
По запросу
5
HOSE, OIL COOLER NO.1 MODEL K1/K2 art. 16460-19B11-000
По запросу
6
HOSE, OIL COOLER NO.2 MODEL X/Y art. 16470-19B11-000
По запросу
7
O RING (D:2.4,ID:12.3) art. 09280-12008-000
По запросу
8
BOLT art. 07130-0616B-000
По запросу
9
Болт Suzuki art. 09106-06073-000
от 390 ₽
10
BUMPER, OIL COOLER art. 16650-44B00-000
По запросу
11
BOLT (5X10) art. 02162-0510A-000
По запросу
12
GUARD, OIL COOLER art. 16640-19B10-000
По запросу
13
BOLT art. 01580-0612A-000
По запросу
14
CLAMP (L:165) art. 09407-18402-000
По запросу
14
CLAMP (L:235) art. 09407-25401-000
По запросу
15
CLAMP MODEL K1/K2 art. 09403-26401-000
По запросу
16
Болт Suzuki art. 01550-0612A-000
По запросу
