модель 2002 года
- Модель Kingquad 300
- Код модели LT-F300F

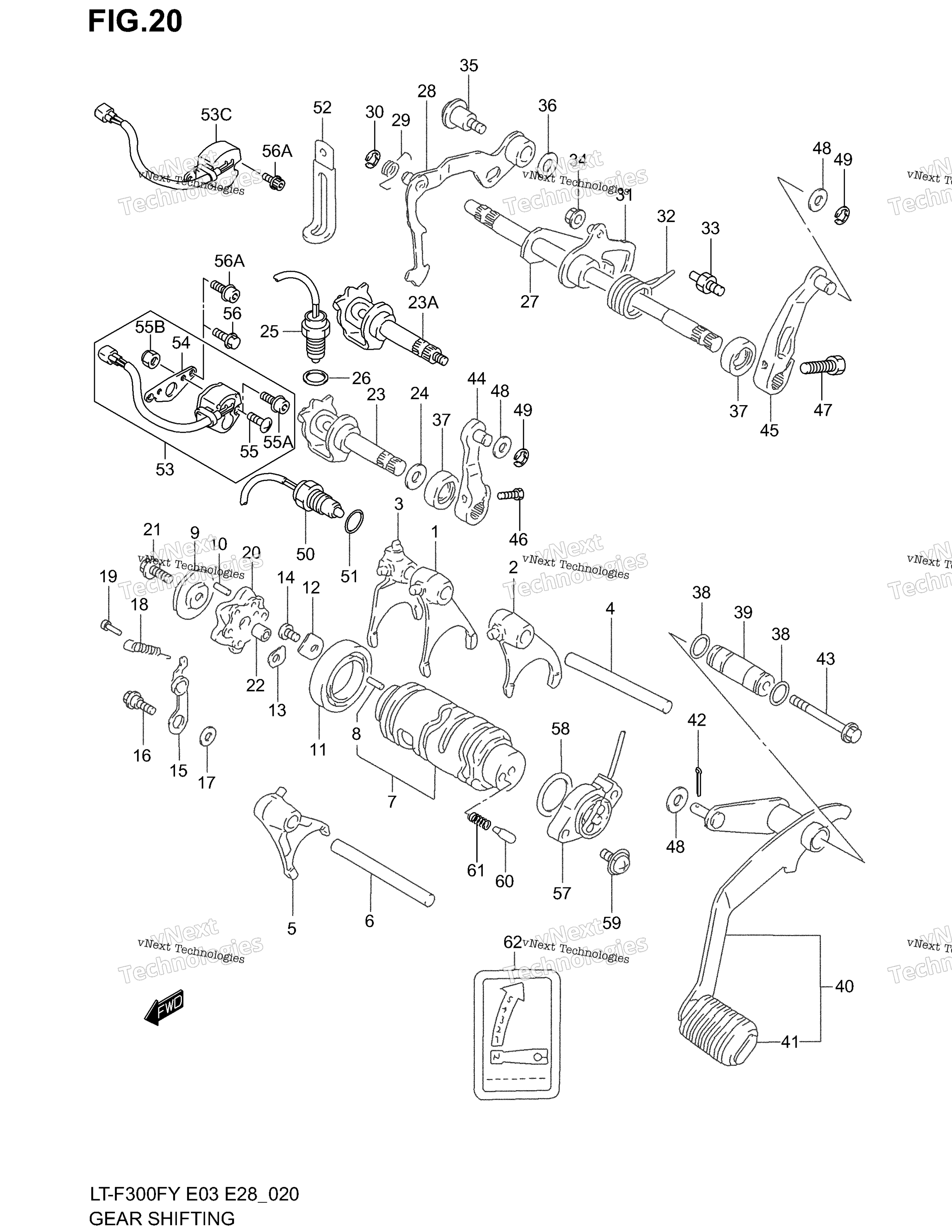

Схема передача Shifting для LT-F300F
Схема
Детали
Номер
Наименование детали
Цена
1
FORK, GEAR SHIFTING, NO.1 art. 25211-19B00-000
По запросу
2
FORK, GEAR SHIFTING, NO.2 art. 25221-19B00-000
По запросу
3
FORK, GEAR SHIFTING, NO.4 art. 25241-19B00-000
По запросу
4
SHAFT, NO.1 art. 25411-24501-000
По запросу
5
FORK, GEAR SHIFTING, NO.3 art. 25231-19B00-000
По запросу
6
SHAFT, NO.2 art. 25411-14331-000
По запросу
7
CAM, GEAR SHIFTING Includes Item(s) 8 art. 25310-19B02-000
По запросу
8
PIN art. 04221-04089-000
По запросу
9
RETAINER, PIN art. 25322-19B00-000
По запросу
10
PIN art. 09261-04002-000
По запросу
11
Подшипник 09262-25006 art. 09262-25006-000
от 3 224 ₽
12
RETAINER art. 25341-19B00-000
По запросу
13
Шайба Suzuki 24741-21A00 art. 24741-21A00-000
от 368 ₽
14
Болт 6x12 Suzuki 09125-06110 art. 09125-06110-000
от 368 ₽
15
STOPPER, CAM art. 25350-19B00-000
По запросу
16
BOLT MODEL K1/K2 art. 09111-06073-000
По запросу
16
BOLT MODEL X/Y art. 09111-06054-000
По запросу
17
WASHER art. 08211-06141-000
По запросу
18
SPRING art. 09443-06067-000
По запросу
19
PIN art. 09223-04001-000
По запросу
20
PLATE, STOPPER art. 25381-20A00-000
По запросу
21
BOLT MODEL X/Y/K1 art. 01550-0625A-000
По запросу
21
BOLT (6X25) MODEL K2 art. 09103-06282-000
По запросу
22
PIN art. 04211-09109-000
По запросу
23
CAM, REVERSE SHIFTING MODEL Y/K1/K2 art. 25320-19B10-000
По запросу
24
WASHER art. 08211-1218A-000
По запросу
25
STOPPER, CAM art. 25350-11000-000
По запросу
26
GASKET (13.8X18.8X0.4) art. 09168-14002-000
По запросу
27
SHAFT, GEAR SHIFTING NO.1 art. 25510-19B00-000
По запросу
28
ARM, GEAR SHIFTING NO.2 Includes Item(s) 29 - 30 art. 25520-19B01-000
По запросу
29
SPRING art. 09448-13006-000
По запросу
30
E RING art. 08332-1107A-000
По запросу
31
ARM, LINK art. 25540-19B01-000
По запросу
32
SPRING art. 09444-26025-000
По запросу
33
STOPPER, ARM art. 25671-24501-000
По запросу
34
ROLLER art. 09180-07014-000
По запросу
35
BOLT art. 09103-08193-000
По запросу
36
WASHER art. 08211-08201-000
По запросу
37
Сальник Suzuki art. 09285-12006-000
По запросу
38
O RING (D:1.5,ID:10) art. 09280-10012-000
По запросу
39
COLLAR art. 25661-19B00-000
По запросу
40
LEVER ASSY, GEAR SHIFTING Includes Item(s) 41 art. 25600-19B70-000
По запросу
41
COVER art. 25652-24401-000
По запросу
42
COTTER PIN art. 04111-2515A-000
По запросу
43
BOLT art. 01550-0655B-000
По запросу
44
ARM art. 25640-19B00-000
По запросу
45
ARM, GEAR SHIFTING CABLE art. 25630-19B70-000
По запросу
46
Болт Suzuki art. 01500-0620A-000
от 221 ₽
47
BOLT art. 01500-0825A-000
По запросу
48
Шайба Suzuki art. 08322-0108A-000
По запросу
49
Стопорное кольцо Suzuki art. 08332-1106A-000
По запросу
50
SWITCH ASSY, REVERSE MODEL X art. 37600-19B03-000
По запросу
51
O RING (D:3.2,ID:6.2) MODEL X art. 09280-16008-000
По запросу
52
CLAMP (L:80) art. 09404-06039-000
По запросу
53
SWITCH ASSY, REVERSE MODEL Y art. 37600-39D20-000
По запросу
54
BRACKET, REVERSE art. 37641-39D10-000
По запросу
55
BOLT, REVERSE SWITCH MODEL Y art. 01547-0510B-000
По запросу
55
BOLT, REVERSE SWITCH MODEL K1/K2 art. 07120-0520B-000
По запросу
55
NUT, REVERSE SWITCH art. 08319-2105A-000
По запросу
56
SCREW, SWITCH MODEL Y art. 02142-0516A-000
По запросу
56
BOLT, SWITCH MODEL K1/K2 art. 07120-0510B-000
По запросу
57
SWITCH, GEAR SHIFTING MODEL X/Y/K1 art. 37720-24502-000
По запросу
58
O RING (D:2.4,ID:26.2) art. 09280-26005-000
По запросу
59
SCREW art. 02112-7520A-000
По запросу
60
CONTACT art. 09209-05011-000
По запросу
61
SPRING art. 09440-04010-000
По запросу
62
LABEL, GEAR SHIFT art. 68392-24210-000
По запросу
62
LABEL, GEAR SHIFT E28 art. 68392-24220-000
По запросу
