модель 2012 года
- Модель Big Red 700
- Код модели MUV700 2A

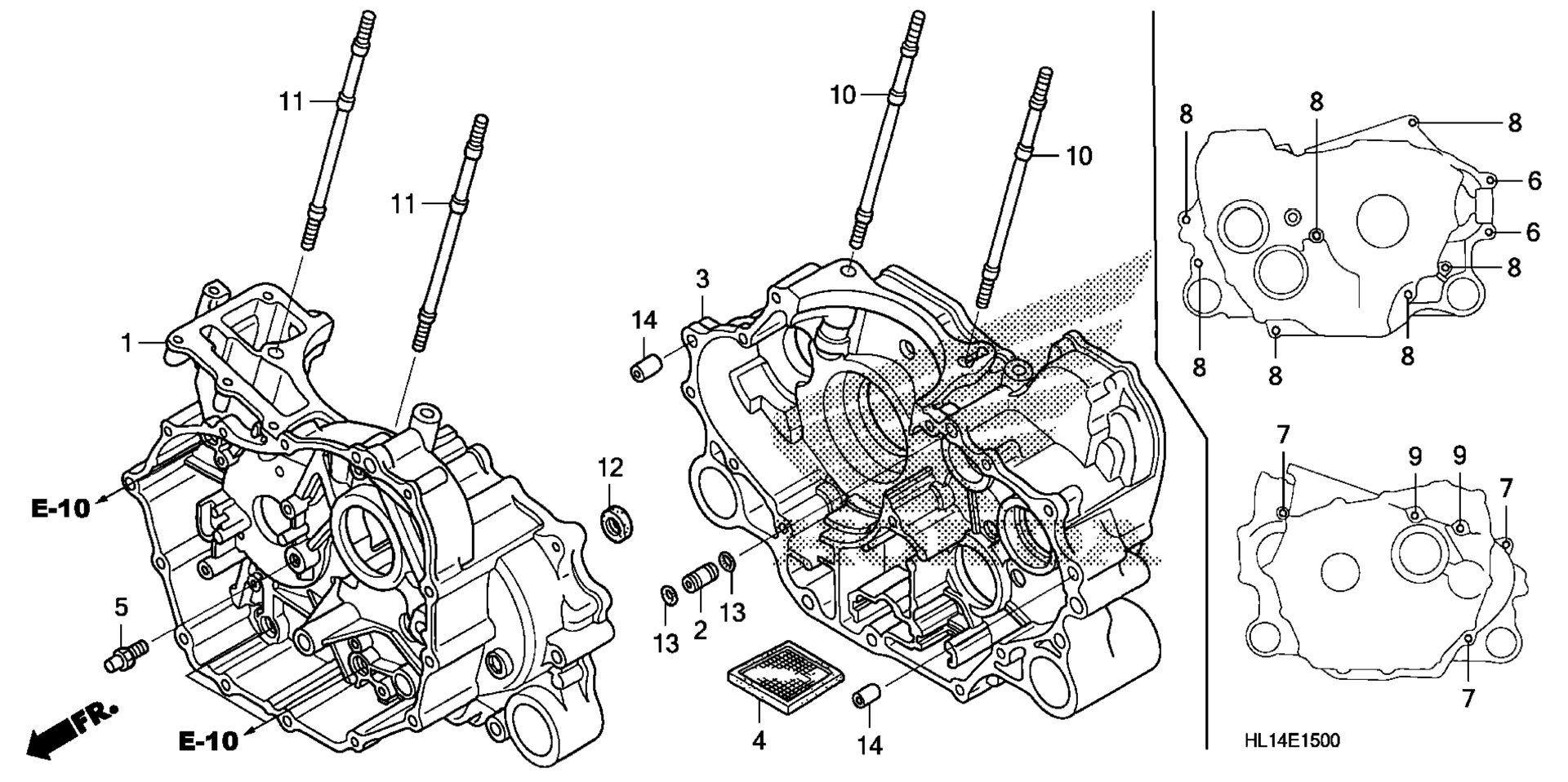

Схема картера для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE, FR. art. 11100-HN8-030
По запросу
2
Направляющий палец Honda art. 11145-HN8-010
По запросу
3
CRANKCASE, RR. art. 11200-HN8-020
По запросу
4
SCREEN, OIL FILTER (KOYO) art. 15421-HC4-005
По запросу
5
Палец картера Honda art. 26326-HN8-000
По запросу
6
Болт Honda art. 90004-GHB-700
По запросу
7
Болт Honda art. 90004-GHB-710
По запросу
8
Болт Honda art. 90004-GHB-740
По запросу
9
Болт Honda art. 90004-GHB-790
По запросу
10
Шпилька картера Honda art. 90032-HN8-000
от 1 900 ₽
11
Шпилька Honda art. 90033-HN8-000
от 1 790 ₽
12
Подшипник 9X18X7 Honda art. 91201-HN8-003
По запросу
13
Кольцо 5X1.7 Honda art. 91305-MG7-003
По запросу
14
Палец 8X14 Honda art. 94301-08140
от 221 ₽
