модель 2012 года
- Модель Big Red 700
- Код модели MUV700 2A

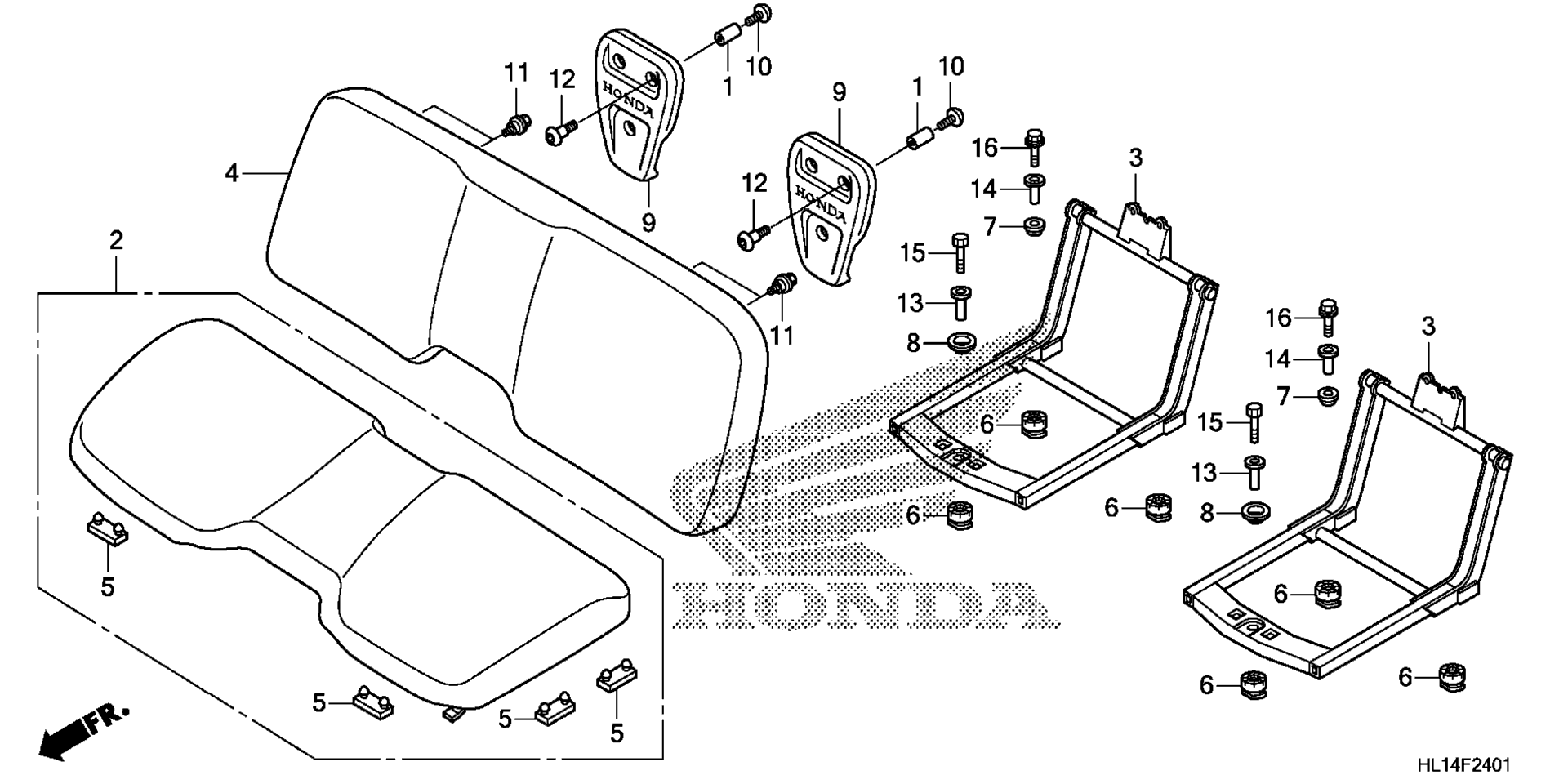

Схема сиденья (2) для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
WEIGHT A, HANDLE art. 53101-KFB-000
По запросу
2
CUSHION ASSY., SEAT *NH1L* (BLACK) art. 77100-HL1-A51ZA
По запросу
3
FRAME, SEAT MOUNT art. 77130-HL1-A50
По запросу
4
SEAT-BACK ASSY. *NH1L* (BLACK) art. 77200-HL1-A51ZA
По запросу
5
RUBBER, SEAT SETTING art. 77204-312-000
По запросу
6
CUSHION, SEAT MOUNTING art. 77207-HA0-000
По запросу
7
RUBBER, RR. SEAT MOUNTING art. 77208-HL1-A00
По запросу
8
RUBBER, FR. SEAT MOUNTING art. 77209-HL1-A00
По запросу
9
HEADREST *NH1* (BLACK) art. 81140-HL1-A00ZB
По запросу
10
SCREW, PAN art. 90106-MAV-000
По запросу
11
BOLT, FLANGE (6X14) art. 90111-HC4-000
По запросу
12
BOLT, SPECIAL (6X8) art. 90116-MEW-920
По запросу
13
COLLAR, FR. SEAT MOUNTING art. 90501-HL1-A20
По запросу
14
COLLAR, RR. SEAT MOUNTING art. 90502-HL1-A20
По запросу
15
BOLT, HEX. (8X65) art. 92101-08065-0A
По запросу
16
BOLT, FLANGE (8X50) art. 95701-08050-00
По запросу
