модель 2012 года
- Модель Big Red 700
- Код модели MUV700 2A

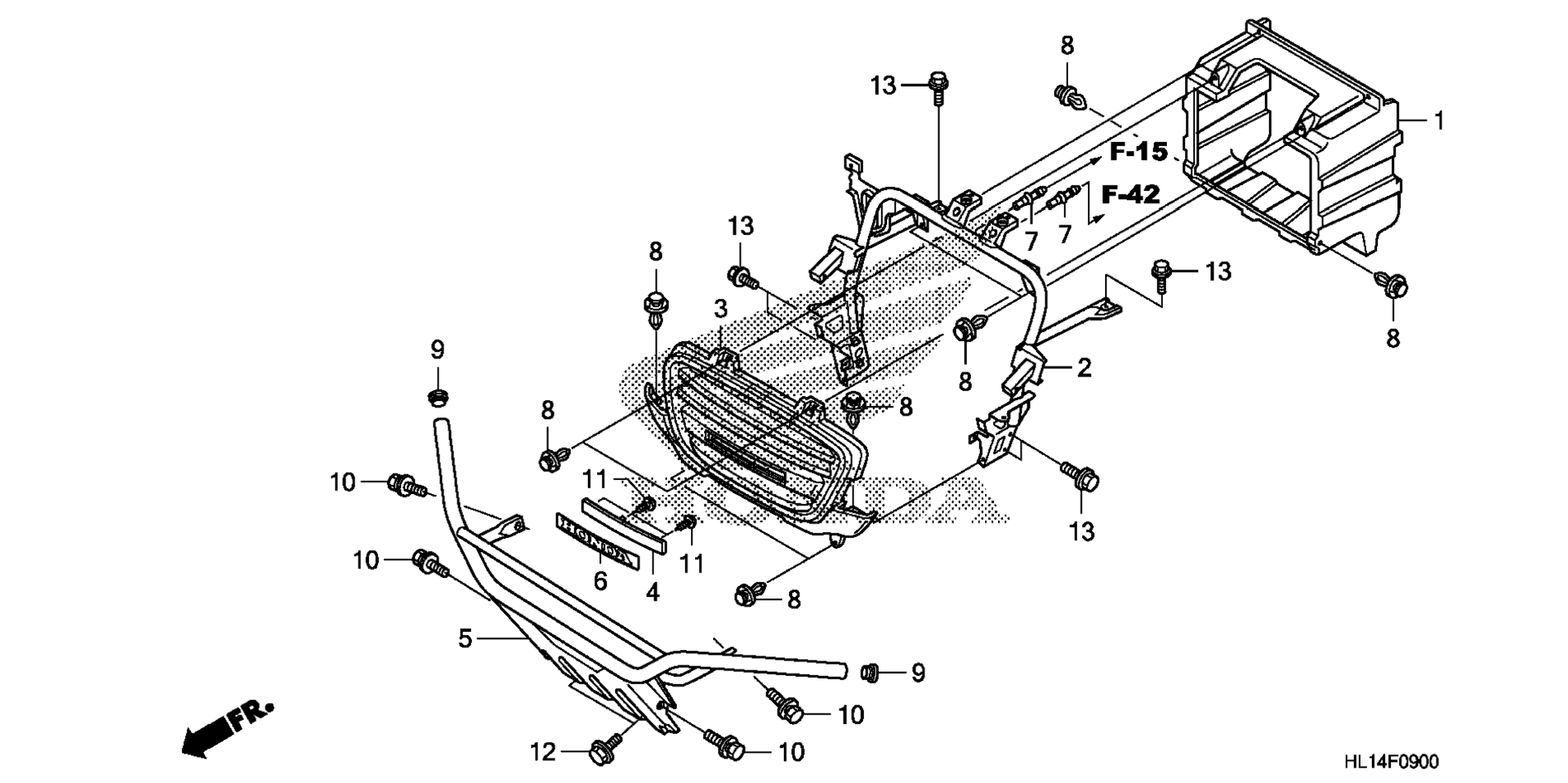

Схема передней части BUMPER для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
SHROUD, RADIATOR art. 19014-HL1-A00
По запросу
2
FRAME, RADIATOR GUARD art. 50210-HL1-A00
По запросу
2
FRAME, RADIATOR GUARD art. 50210-HL1-A20
По запросу
3
GRILLE, FR. *NH1* (BLACK) art. 61150-HL1-A00ZA
По запросу
4
PLATE, EMBLEM BASE *NH1* (BLACK) art. 61161-HL1-A00ZA
По запросу
5
BUMPER, FR. *NH1* (BLACK) art. 62510-HL1-A20ZA
По запросу
6
EMBLEM, RR. (HONDA) art. 75711-SJC-A00
По запросу
7
JOINT, BREATHER TUBE art. 90652-HF7-003
По запросу
8
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
9
CAP, PIPE END (1-3/4") art. 90861-HL1-A00
По запросу
10
BOLT-WASHER (10X25) art. 93401-10025-07
По запросу
11
SCREW, TAPPING (5X10) art. 93903-25110
По запросу
12
BOLT, FLANGE (6X16) art. 95701-06016-07
По запросу
13
BOLT, FLANGE (8X16) art. 95701-08016-00
По запросу
Другие схемы модели
Передняя часть BUMPER
