модель 2012 года
- Модель Big Red 700
- Код модели MUV700 2A

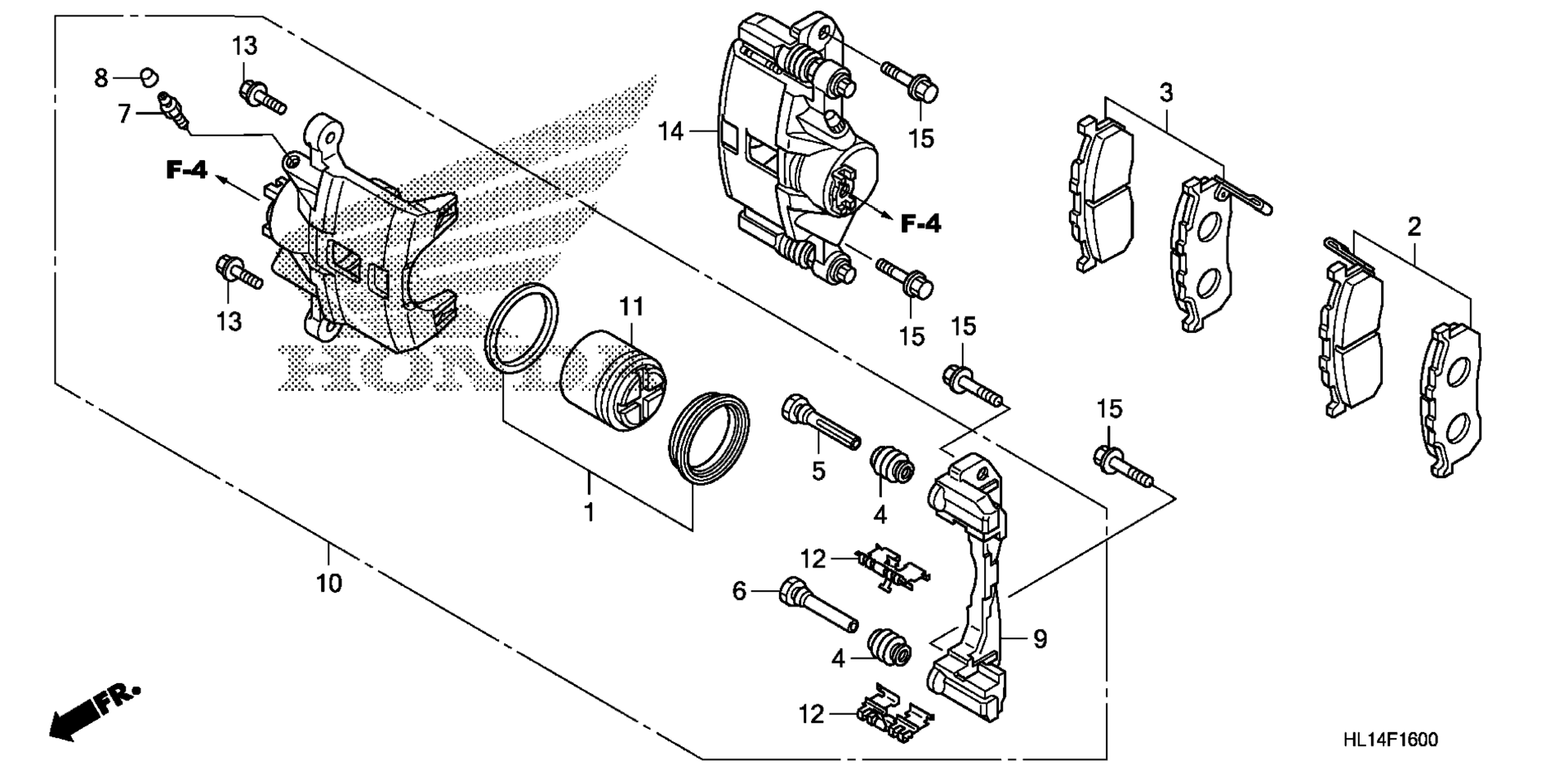

Схема переднего суппорта тормоза для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
SEAL SET, PISTON art. 06450-HL1-A01
По запросу
2
PAD SET, L. FR. art. 06451-HL1-A01
По запросу
3
PAD SET, R. FR. art. 06452-HL1-A01
По запросу
4
Пыльник суппорта Hoda art. 43234-S04-003
По запросу
5
Направляющая тормозного суппорта Honda art. 43235-S84-A51
По запросу
6
PIN B art. 43262-S84-A51
По запросу
7
SCREW, BLEEDER art. 43352-SM4-951
По запросу
8
CAP, BLEEDER SCREW art. 43353-SD5-003
По запросу
9
BRACKET, FR. CALIPER art. 45111-HL1-A01
По запросу
10
CALIPER SUB-ASSY., L. FR. art. 45150-HL1-A02
По запросу
11
PISTON (51MM) art. 45216-HL1-A01
По запросу
12
RETAINER art. 45237-HL1-A01
По запросу
13
BOLT, FLANGE (8X22) art. 45240-SC2-003
По запросу
14
CALIPER SUB-ASSY., R. FR. art. 45250-HL1-A02
По запросу
15
BOLT, CALIPER MOUNT art. 90108-HL1-A00
По запросу
