модель 2012 года
- Модель Big Red 700
- Код модели MUV700 2A

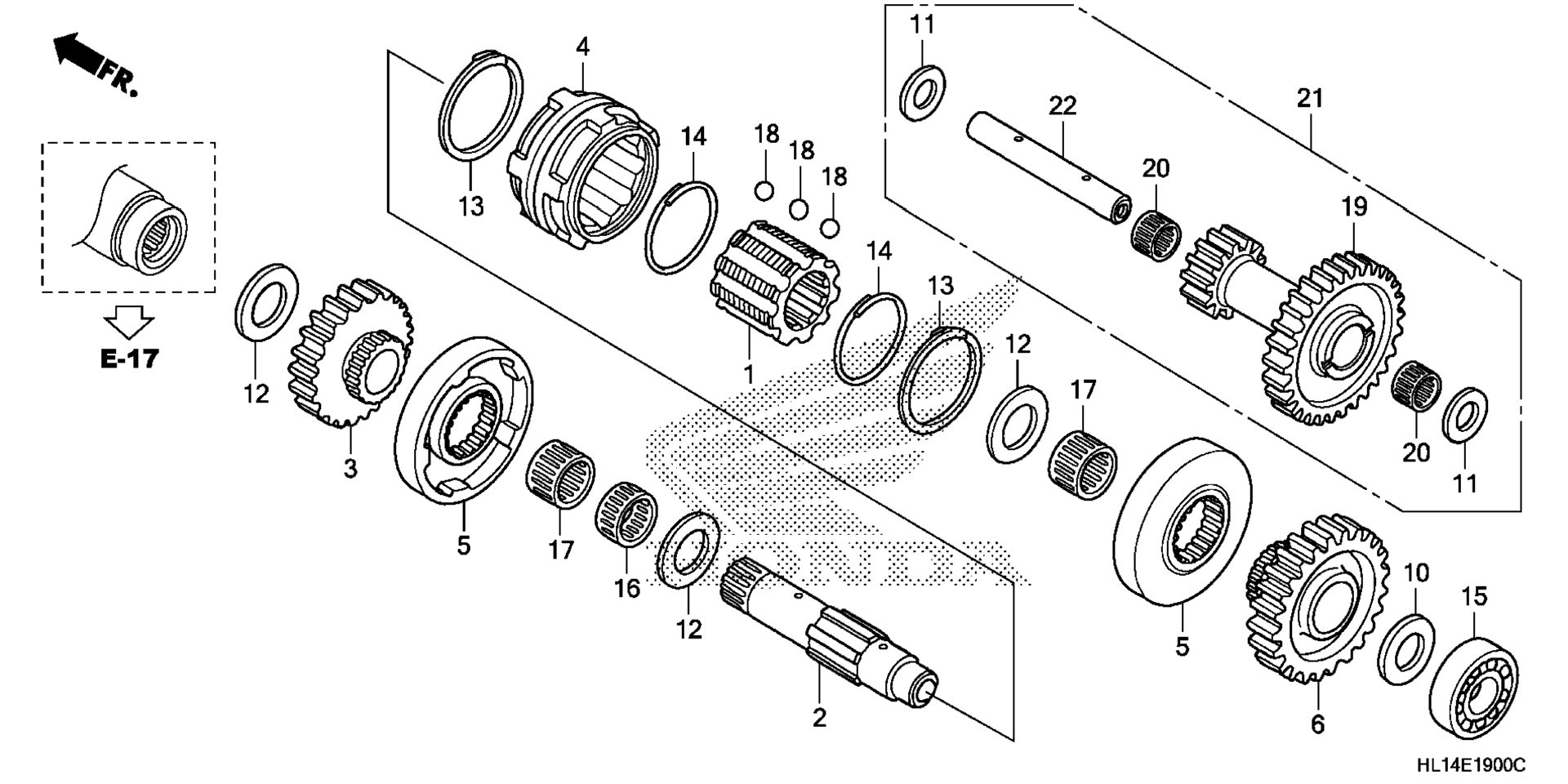

Схема задней передачи GEAR для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
Втулка art. 23433-HN8-000
от 3 161 ₽
2
Вал КПП Honda art. 23511-HN8-000
По запросу
3
GEAR, FINAL DRIVE (16T) art. 23621-HL1-A00
По запросу
4
Шестерня КПП Honda art. 23641-HL1-A00
от 4 529 ₽
5
Втулка Honda art. 23645-HN8-000
По запросу
6
--Шестерня art. 23711-HN8-000
По запросу
10
Шайба Honda art. 90403-HN8-000
По запросу
11
Шайба 13X24X1 Honda art. 90451-HN8-000
По запросу
12
Шайба 20мм Honda art. 90458-292-000
По запросу
13
Кольцо Honda art. 90613-969-003
По запросу
14
Стопор Honda art. 90616-969-000
от 368 ₽
15
BEARING, RADIAL BALL (6203U SPL.) art. 91006-HN2-003
По запросу
16
Подшипник Honda art. 91013-PA9-003
По запросу
17
Подшипник Honda art. 91051-727-000
По запросу
18
Шарик Honda art. 96211-07000
от 263 ₽
19
GEAR, REVERSE IDLE (13T/25T) art. 23722-HL1-A50
По запросу
20
BEARING, CONNECTING ROD SMALL END (NTN) art. 91102-GAS-003
По запросу
22
SHAFT, REVERSE IDLE art. 23730-HL1-A50
По запросу
