модель 2012 года
- Модель Big Red 700
- Код модели MUV700 2A

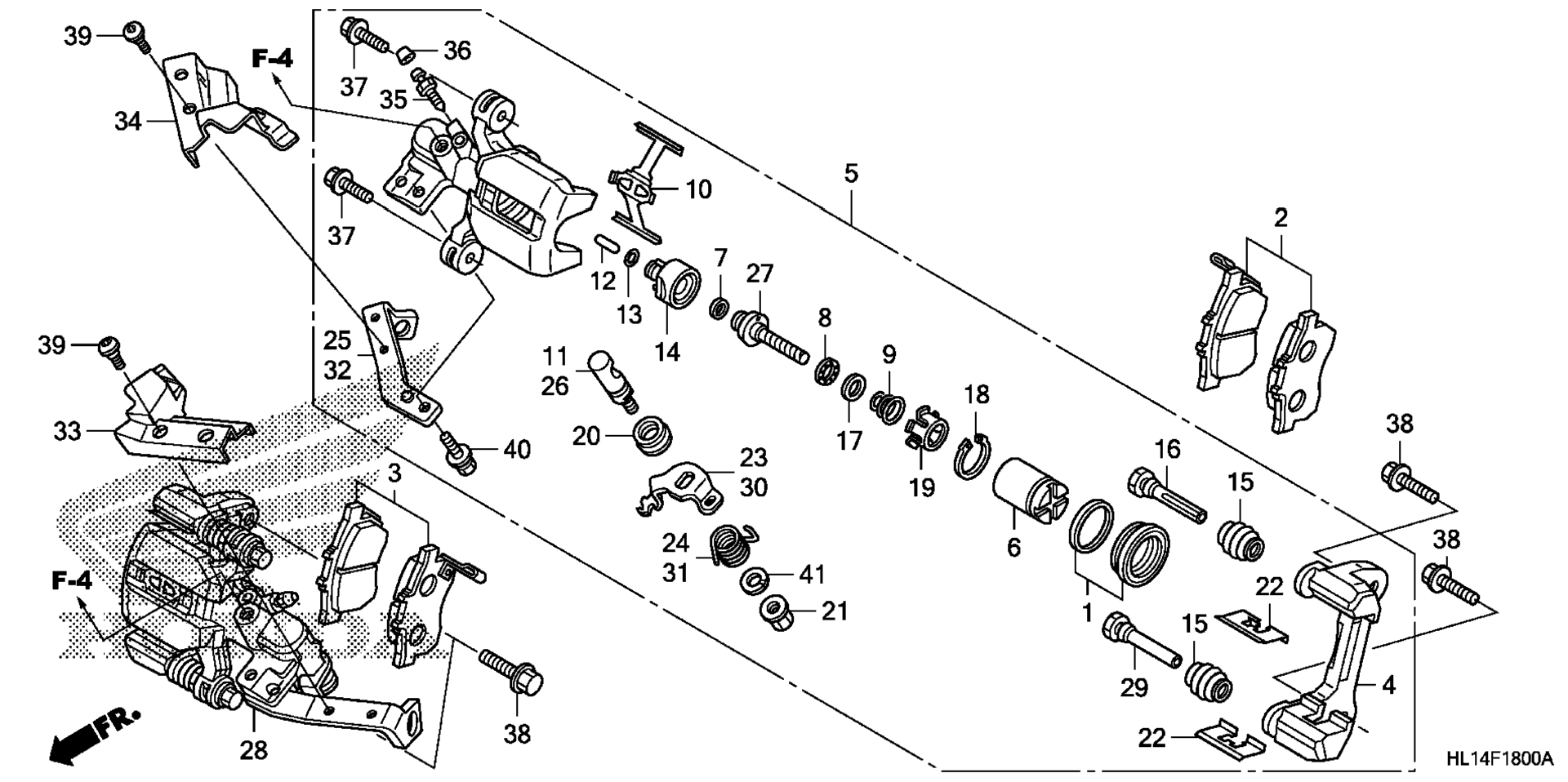

Схема заднего суппорта тормоза для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
SEAL SET, PISTON art. 06431-MW8-405
По запросу
2
PAD SET, L. RR. art. 06454-HL1-A01
По запросу
3
PAD SET, R. RR. art. 06455-HL1-A01
По запросу
4
BRACKET, RR. CALIPER art. 43111-HL1-A01
По запросу
5
CALIPER SUB-ASSY., L. RR. art. 43150-HL1-A01
По запросу
6
Поршень тормозного цилиндра Honda art. 43215-SH3-931
По запросу
7
CUP art. 43218-SD2-931
По запросу
8
BEARING A art. 43223-SD2-932
По запросу
9
SPRING B, ADJUSTING art. 43224-SD2-931
По запросу
10
SPRING, PAD art. 43227-SF1-003
По запросу
11
SHAFT A art. 43228-SD2-933
По запросу
12
ROD art. 43229-SD2-931
По запросу
13
O-RING art. 43232-SD2-931
По запросу
14
PISTON, SLEEVE art. 43233-TR0-A01
По запросу
15
Пыльник суппорта Hoda art. 43234-S04-003
По запросу
16
Направляющая тормозного суппорта Honda art. 43235-S84-A51
По запросу
17
SPACER art. 43236-S04-003
По запросу
18
RING, RETAINING art. 43238-SD2-931
По запросу
19
GUIDE, SPRING art. 43241-SD2-931
По запросу
20
COVER, SHAFT art. 43242-SD2-933
По запросу
21
NUT, PARKING art. 43243-SD2-931
По запросу
22
RETAINER, BRACKET art. 43244-HL1-A01
По запросу
23
LEVER, L. art. 43245-HL1-A01
По запросу
24
SPRING, L. RETURN art. 43246-HL1-A01
По запросу
25
ARM, L. art. 43247-HL1-A01
По запросу
26
SHAFT B art. 43248-SD2-933
По запросу
27
BOLT, ADJUSTER art. 43249-S04-003
По запросу
28
CALIPER SUB-ASSY., R. RR. art. 43250-HL1-A01
По запросу
29
PIN B art. 43262-S84-A51
По запросу
30
LEVER, R. art. 43265-HL1-A01
По запросу
31
SPRING, R. RETURN art. 43266-HL1-A01
По запросу
32
ARM, R. art. 43267-HL1-A01
По запросу
33
COVER, R. RR. CALIPER art. 43275-HL1-A00
По запросу
34
COVER, L. RR. CALIPER art. 43276-HL1-A00
По запросу
35
SCREW, BLEEDER art. 43352-SM4-951
По запросу
36
CAP, BLEEDER SCREW art. 43353-SD5-003
По запросу
37
BOLT, FLANGE (8X22) art. 45240-SC2-003
По запросу
38
BOLT, FLANGE (10X30) art. 90103-HL1-A00
По запросу
39
BOLT, SOCKET (6X15) art. 90114-HP0-A00
По запросу
40
BOLT-WASHER (10X25) art. 93402-10025-08
По запросу
41
WASHER, SPRING (10MM) art. 94111-10800
По запросу
