модель 2012 года
- Модель Big Red 700
- Код модели MUV700 2A

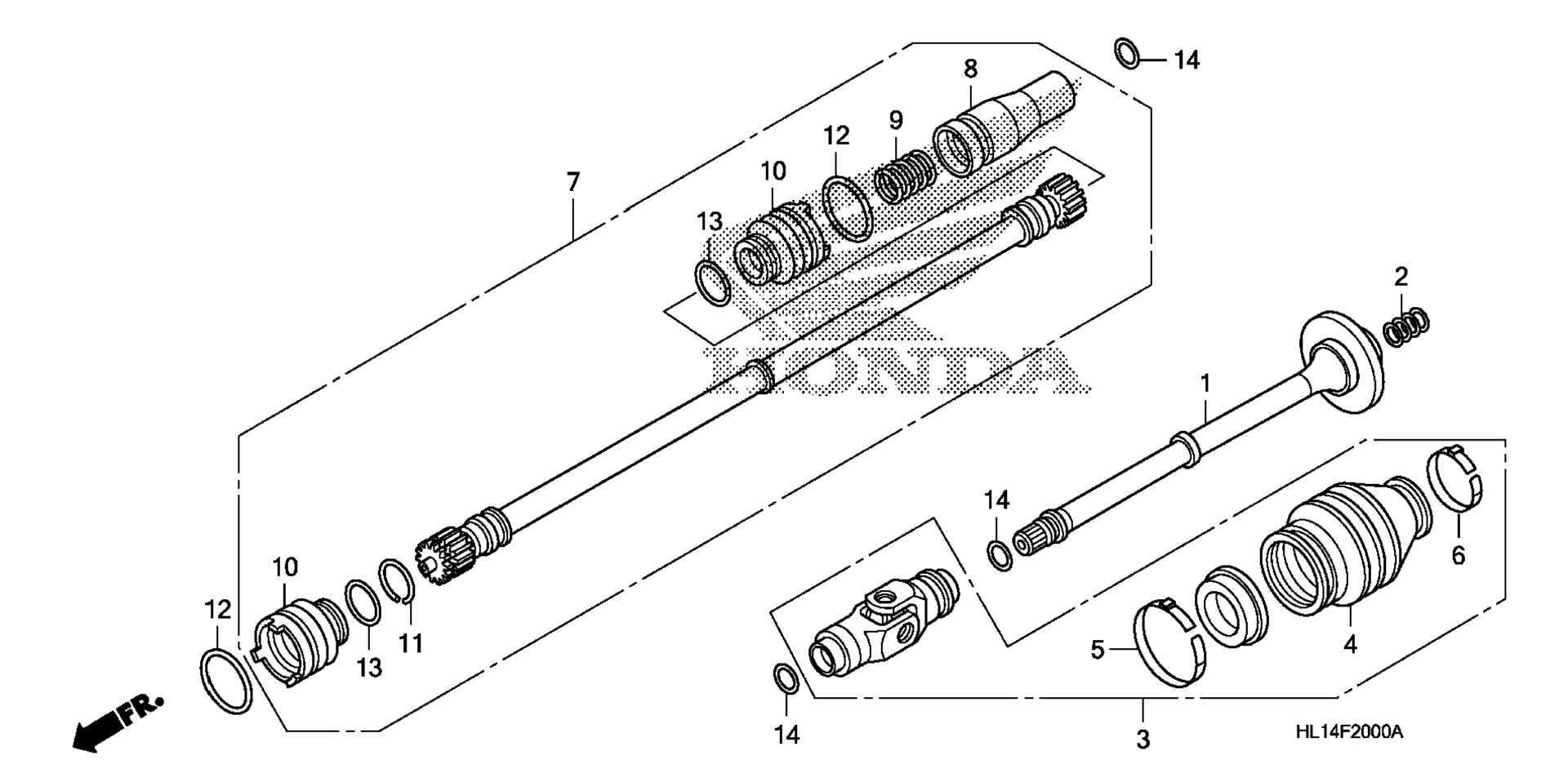

Схема карданный вал для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
SHAFT, RR. PROPELLER art. 40210-HL1-A00
По запросу
2
SPRING, SHAFT art. 40215-HL1-A00
По запросу
3
JOINT ASSY., YOKE art. 40300-HP5-600
По запросу
4
BOOT, YOKE JOINT art. 40321-HP5-600
По запросу
5
BAND A, YOKE JOINT BOOT art. 40322-HN8-000
По запросу
6
BAND B, YOKE JOINT BOOT art. 40323-HN8-000
По запросу
7
SHAFT ASSY., FR. PROPELLER art. 40400-HL1-A00
По запросу
8
JOINT, FR. PROPELLER SHAFT art. 40402-HL1-A00
По запросу
9
SPRING, FR. SHAFT art. 40415-HL1-A00
По запросу
10
Пыльник кардана Honda art. 40420-HP5-600
от 840 ₽
11
CLIP, NEEDLE THRUST BEARING (12MM) art. 91012-KF0-000
По запросу
12
BAND, BOOT (D27) art. 91302-HM7-A00
По запросу
13
Кольцо уплотнительное резиновое Honda art. 91303-HM7-A00
По запросу
14
O-RING (19.4X2.3) art. 91305-KE1-000
По запросу
