модель 2012 года
- Модель Big Red 700
- Код модели MUV700 2A

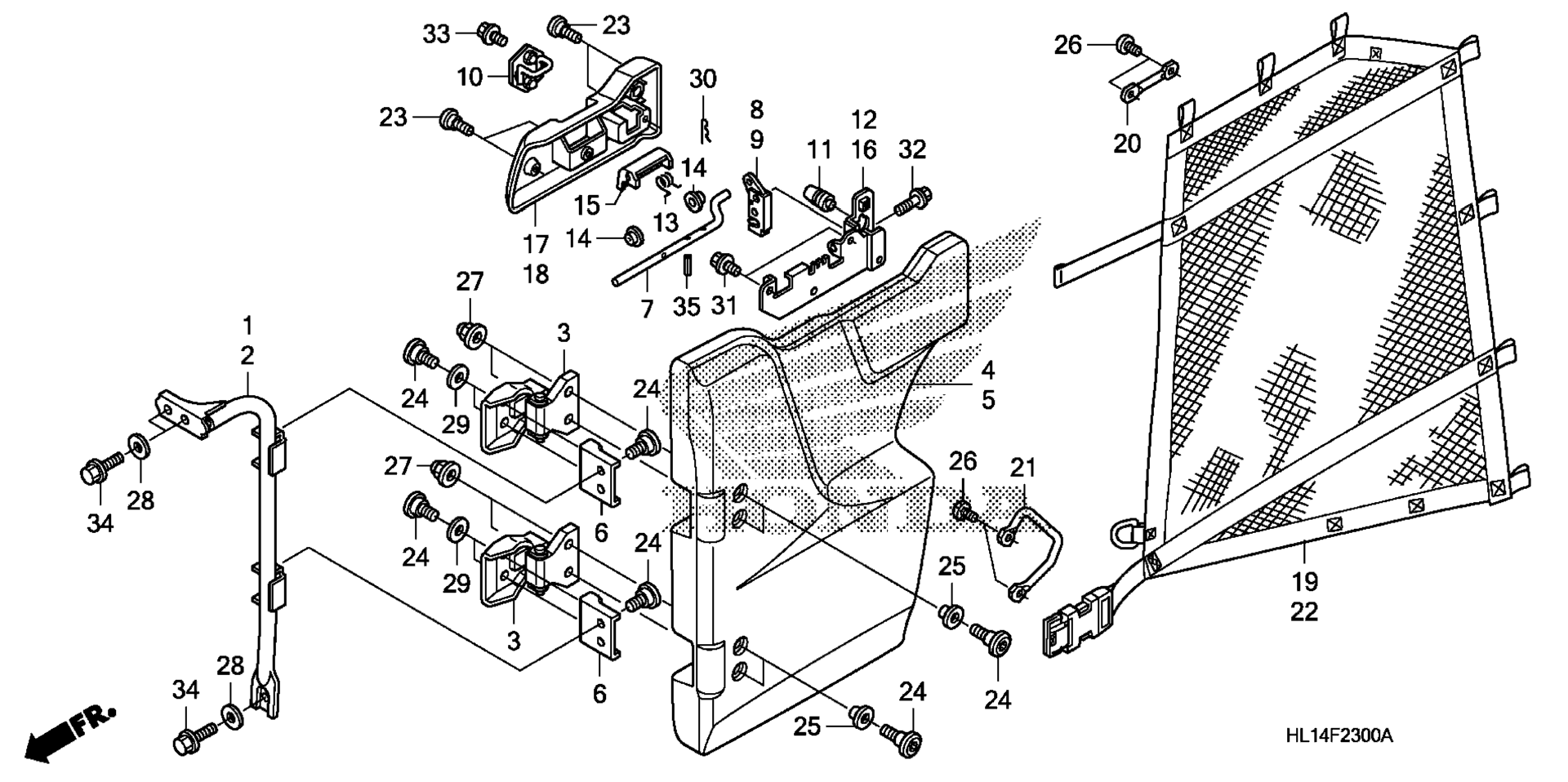

Схема дверь для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, R. HINGE art. 67110-HL1-A20
По запросу
2
PIPE, L. HINGE art. 67120-HL1-A20
По запросу
3
HINGE art. 67150-HL1-A01
По запросу
4
DOOR, R. *NH1* (BLACK) art. 67205-HL1-A00ZA
По запросу
5
DOOR, L. *NH1* (BLACK) art. 67215-HL1-A00ZA
По запросу
6
BRACKET, HINGE art. 67225-HL1-A00
По запросу
7
LEVER, DOOR art. 67230-HL1-A00
По запросу
8
LATCH, R. DOOR art. 67236-HL1-A01
По запросу
9
LATCH, L. DOOR art. 67237-HL1-A01
По запросу
10
STRIKER, DOOR art. 67238-HL1-A00
По запросу
11
STOPPER, DOOR art. 67239-HL1-A00
По запросу
12
PLATE, R. DOOR LEVER art. 67240-HL1-A00
По запросу
13
SPRING, DOOR LEVER art. 67241-HL1-A00
По запросу
14
BUSH, FLANGE (6MM) art. 67243-HL1-A00
По запросу
15
HANDLE, DOOR *NH1* (BLACK) art. 67244-HL1-A00ZA
По запросу
16
PLATE, L. DOOR LEVER art. 67250-HL1-A00
По запросу
17
COVER, R. DOOR *NH1* (BLACK) art. 67251-HL1-A00ZA
По запросу
18
COVER, L. DOOR *NH1* (BLACK) art. 67252-HL1-A00ZA
По запросу
19
NET ASSY., R. SIDE art. 67310-HL1-A50
По запросу
20
WIRE, SIDE NET art. 67317-HL1-A00
По запросу
21
WIRE, SIDE NET BUCKLE art. 67319-HL1-A00
По запросу
22
NET ASSY., L. SIDE art. 67320-HL1-A50
По запросу
23
SCREW, SPLASH GUARD art. 90103-HC4-770
По запросу
24
BOLT, HINGE (8X24) art. 90104-HL1-A00
По запросу
25
COLLAR, DOOR art. 90105-HL1-A00
По запросу
26
BOLT, SOCKET (6X10) art. 90106-HL1-A00
По запросу
27
NUT, CAP (8MM) art. 90322-S10-003
По запросу
28
WASHER, PLAIN (8MM) art. 94102-08700
По запросу
29
WASHER, PLAIN (10MM) art. 94102-10700
По запросу
30
PIN, LOCK (6MM) art. 94251-06000
По запросу
31
BOLT, FLANGE (6X10) art. 95701-06010-08
По запросу
32
BOLT, FLANGE (6X20) art. 95701-06020-08
По запросу
33
BOLT, FLANGE (8X12) art. 95701-08012-07
По запросу
34
BOLT, FLANGE (8X20) art. 95701-08020-08
По запросу
35
ROLLER (2.5X15.8) art. 96220-25158
По запросу
