модель 2012 года
- Модель Big Red 700
- Код модели MUV700 2A

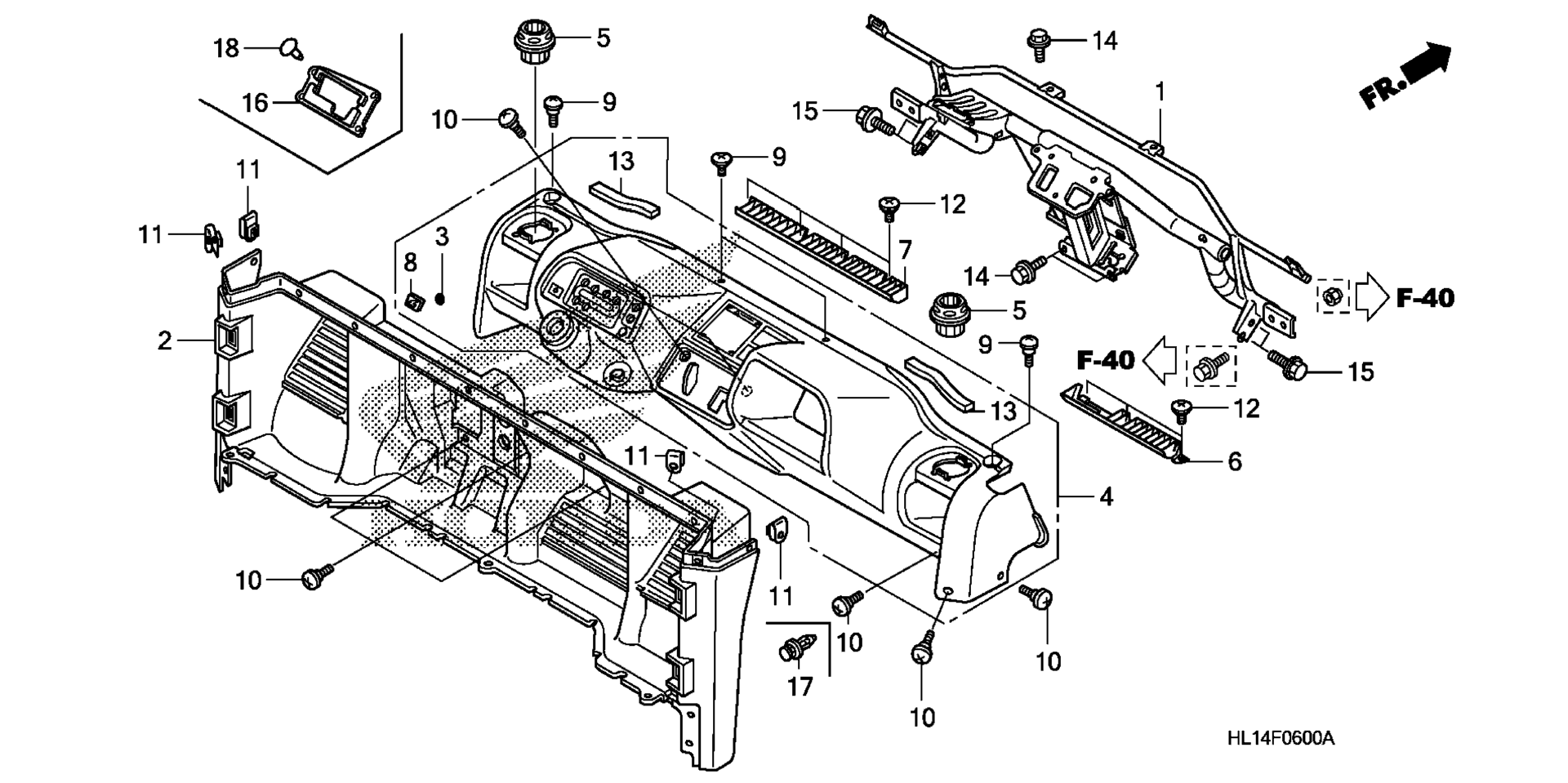

Схема INSTRUMENT панели для MUV700 2A
Схема
Детали
Номер
Наименование детали
Цена
1
FRAME, INSTRUMENT PANEL art. 53210-HL1-A20
По запросу
2
COVER, FR. FLOOR *NH1* (BLACK) art. 64100-HL1-A00ZA
По запросу
3
NUT, SPEED (4MM) art. 64206-MJ0-000
По запросу
4
PANEL ASSY., INSTRUMENT *NH1* (BLACK) art. 68100-HL1-A00ZA
По запросу
5
HOLDER, DRINK art. 68106-HL1-A00
По запросу
6
SUPPORT, R. INSTRUMENT PANEL art. 68112-HL1-A00
По запросу
7
SUPPORT, L. INSTRUMENT PANEL art. 68113-HL1-A00
По запросу
8
EMBLEM, PRODUCT (UEHARA) art. 86150-HN8-004
По запросу
9
SCREW, SPLASH GUARD art. 90103-HC4-770
По запросу
10
SCREW, SPECIAL (6MM) art. 90103-HF1-670
По запросу
11
NUT, CLIP (6MM) art. 90305-SH3-000
По запросу
12
SCREW, SPECIAL (6X11) art. 90381-MB2-000
По запросу
13
SEAL, INSTRUMENT PANEL art. 90882-HL1-A00
По запросу
14
BOLT, FLANGE (8X16) art. 95701-08016-00
По запросу
15
BOLT, FLANGE (12X25) art. 95701-12025-00
По запросу
17
Пистон пластиковый Honda art. 90653-HC4-900
По запросу
