модель 2009 года
- Модель CRF230
- Код модели CRF230L AC

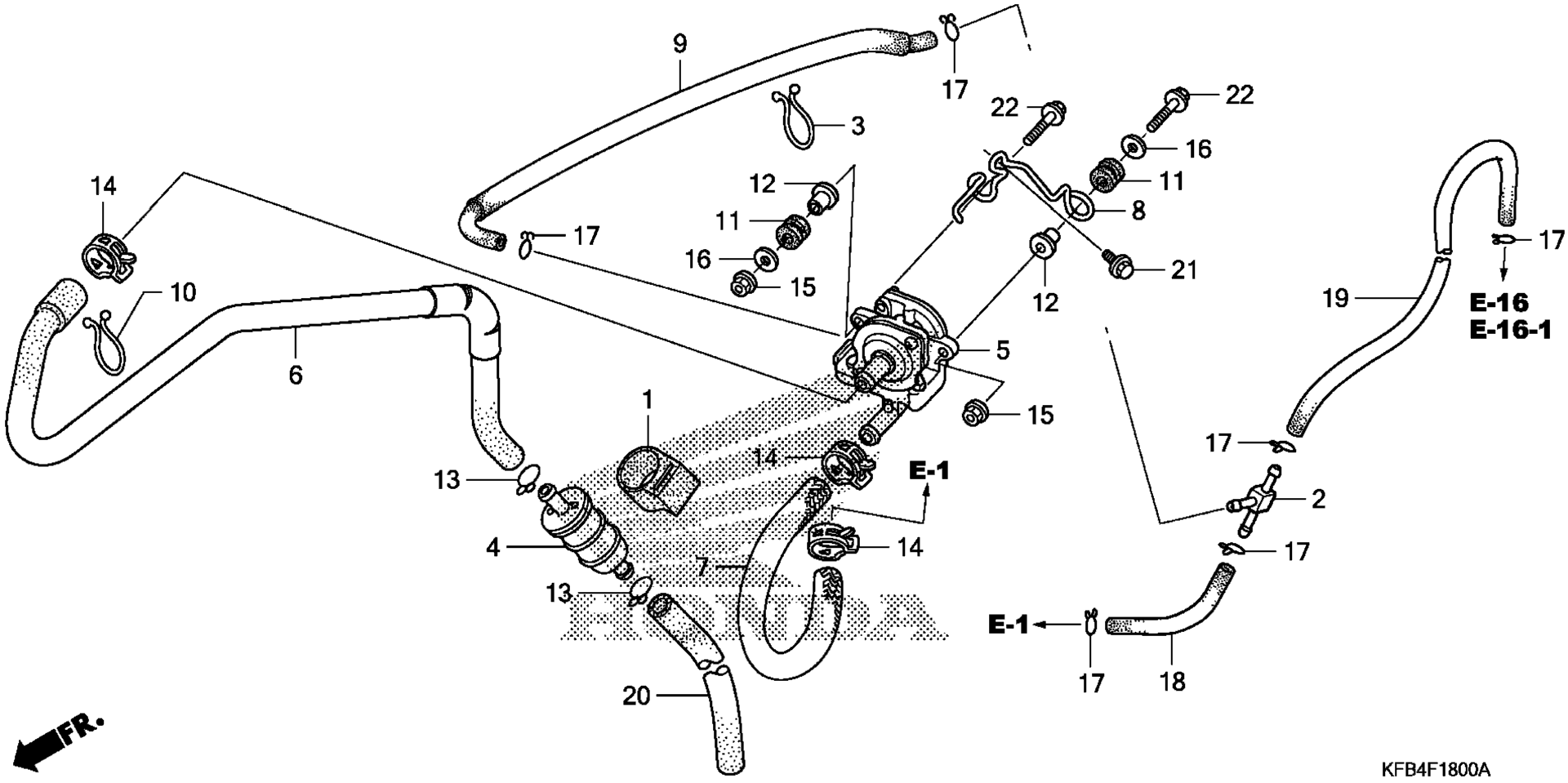

Схема Воздушный всасывание клапана для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION, FUEL STRAINER art. 16905-MG7-000
По запросу
2
JOINT A, VACUUM TUBE art. 17201-MG9-000
По запросу
3
HOLDER, TUBE art. 17233-KCZ-J20
По запросу
4
FILTER, AIR art. 17260-KFL-D00
По запросу
5
VALVE ASSY., AIR SUCTION art. 18600-KFB-841
По запросу
6
TUBE, AIR SUCTION VALVE-SUB AIR CLEANER art. 18601-KFB-900
По запросу
7
TUBE B, AIR SUCTION VALVE art. 18602-KFB-840
По запросу
8
STAY, AIR SUCTION VALVE art. 18603-KFB-840
По запросу
9
TUBE, AIR SUCTION VALVE CONTROL art. 18604-KFB-840
По запросу
10
LOCK, PURSE art. 32171-GF9-621
По запросу
11
RUBBER, RR. FENDER CUSHION art. 80101-165-000
По запросу
12
WASHER, FR. COVER SETTING art. 90501-124-000
По запросу
13
CLIP, TUBE (B14) art. 90651-KM9-000
По запросу
14
CLIP, FUEL HOSE art. 90678-MN5-000
По запросу
15
NUT, FLANGE (6MM) art. 94050-06000
По запросу
16
WASHER, PLAIN (6MM) art. 94103-06000
По запросу
17
CLIP, TUBE (B7) art. 95002-02070
По запросу
18
BULK HOSE, VACUUM (3.5X8000) (3.5X50) art. 95005-35008-10M
По запросу
19
BULK HOSE, VACUUM (3.5X8000) (3.5X175) art. 95005-35008-10M
По запросу
20
BULK HOSE, VACUUM (8X1000) (8X145) art. 95005-80001-20M
По запросу
21
BOLT, FLANGE (6X12) art. 95701-06012-00
По запросу
22
BOLT, FLANGE (6X28) art. 96001-06028-00
По запросу
