модель 2009 года
- Модель CRF230
- Код модели CRF230L AC

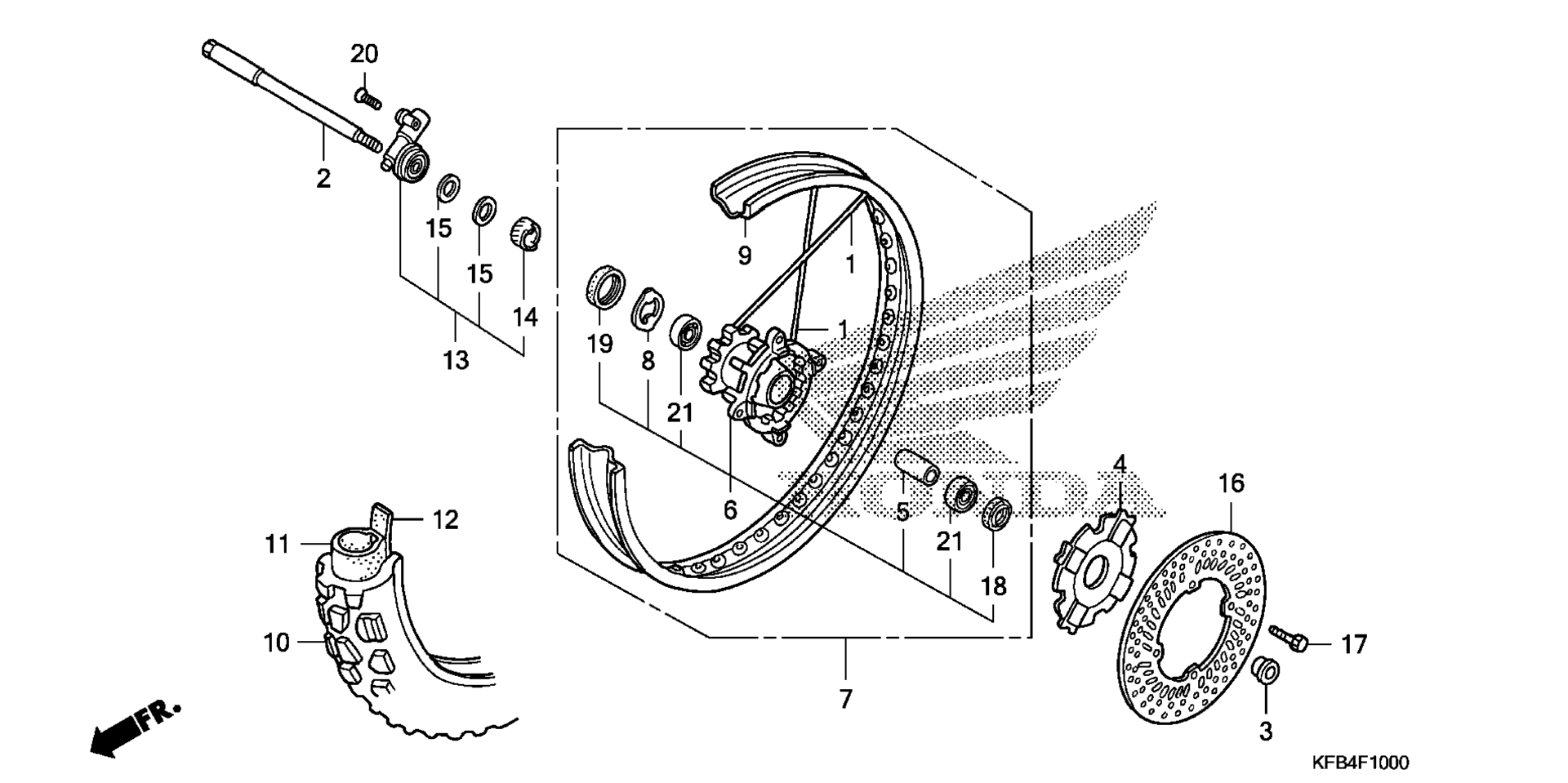

Схема переднего колеса (CRF230L) для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPOKE SET, FR. art. 06440-KCZ-940
По запросу
2
AXLE, FR. WHEEL art. 44301-KBR-730
По запросу
3
COLLAR, FR. WHEEL art. 44311-MG3-000
По запросу
4
COVER, FR. HUB *NH1* (BLACK) art. 44610-KW3-010ZB
По запросу
5
COLLAR, FR. AXLE DISTANCE art. 44620-KBR-730
По запросу
6
HUB SUB-ASSY., FR. WHEEL art. 44635-KCZ-950
По запросу
7
WHEEL SUB-ASSY., FR. art. 44650-KFB-010
По запросу
8
RETAINER, GEAR BOX art. 44680-MA0-000
По запросу
9
RIM, FR. WHEEL (1.60X21) art. 44701-KFB-013
По запросу
10
TIRE, FR. (2.75-21 45P) (BS) art. 44711-KBR-023
По запросу
11
TUBE, FR. WHEEL (2.75/3.00-21) (BS) art. 44712-340-003
По запросу
11
TUBE, TIRE (2.75/3.00-21) (INOUE) art. 44712-446-631
По запросу
12
FLAP, TIRE (1.60-21) (BS) (NA USE ALT:44713-MG7-003) art. 44713-329-003
По запросу
13
BOX ASSY., SPEEDOMETER GEAR art. 44800-KCZ-003
По запросу
14
GEAR, SPEEDOMETER (24T) art. 44806-MY6-771
По запросу
15
WASHER, SPEEDOMETER GEAR art. 44809-402-000
По запросу
16
DISK, FR. BRAKE art. 45351-KV6-670
По запросу
17
BOLT, DISK (6X17) art. 90105-KAE-870
По запросу
18
OIL SEAL (21X37X7) (ARAI) art. 90755-229-003
По запросу
19
DUST SEAL (40X50X5) (ARAI) art. 91258-410-013
По запросу
20
SCREW, OVAL (5X20) art. 93700-05020-0G
По запросу
21
BEARING, RADIAL BALL (6202U) art. 96140-62020-10
По запросу
