модель 2009 года
- Модель CRF230
- Код модели CRF230L AC

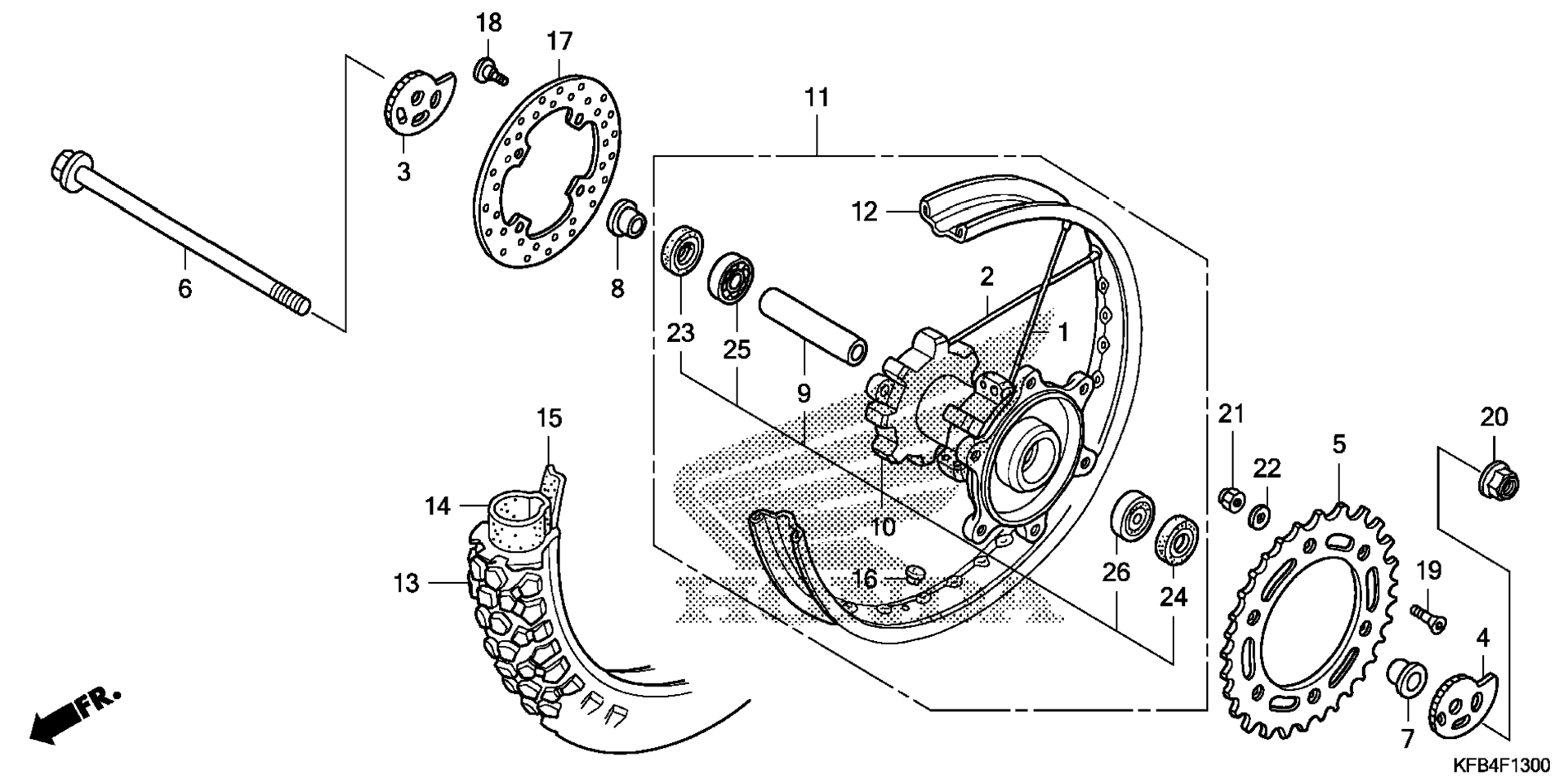

Схема заднего колеса (CRF230L) для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
SPOKE SET B, RR. (A10X220) art. 04421-KCZ-000
По запросу
2
SPOKE SET A, RR. (A10X223) art. 06420-KCZ-940
По запросу
3
ADJUSTER, R. CHAIN art. 40544-MN1-670
По запросу
4
ADJUSTER, L. CHAIN art. 40545-MN1-670
По запросу
5
SPROCKET, FINAL DRIVEN (39T) art. 41201-KCZ-000
По запросу
6
AXLE, RR. WHEEL art. 42301-KFB-000
По запросу
7
COLLAR, RR. WHEEL art. 42312-KAE-000
По запросу
8
COLLAR B, RR. WHEEL art. 42312-KW3-000
По запросу
9
COLLAR, RR. AXLE DISTANCE art. 42620-KAE-000
По запросу
10
HUB SUB-ASSY., RR. WHEEL art. 42635-KCZ-940
По запросу
11
WHEEL SUB-ASSY., RR. art. 42650-KFB-841
По запросу
12
RIM, RR. WHEEL (2.15X18) art. 42701-KAE-013
По запросу
13
TIRE, RR. (120/80-18 62P) (BS) art. 42711-KFB-843
По запросу
14
TUBE, TIRE (4.60-18) (YOKOHAMA) art. 42712-KT1-673
По запросу
15
FLAP, TIRE (2.15-18) (BS) art. 42713-300-003
По запросу
16
CAP, RIM HOLE art. 42717-329-000
По запросу
17
DISK, RR. BRAKE art. 43351-KZ1-770
По запросу
18
BOLT, DISK (8X22) art. 90105-MK5-010
По запросу
19
SCREW, FLAT (8X31) art. 90125-KA4-000
По запросу
20
NUT, FLANGE (16MM) art. 90305-ME5-003
По запросу
21
NUT, U (8MM) (FUSE RASHI) art. 90309-ML3-791
По запросу
22
WASHER (8MM) art. 90465-MC4-000
По запросу
23
OIL SEAL (25X40X7) art. 91252-KCY-671
По запросу
24
OIL SEAL (25X47X6.5) art. 91253-033-003
По запросу
25
BEARING, RADIAL BALL (6203U) art. 96140-62030-10
По запросу
26
BEARING, RADIAL BALL (6303U) art. 96140-63030-10
По запросу
