модель 2009 года
- Модель CRF230
- Код модели CRF230L AC

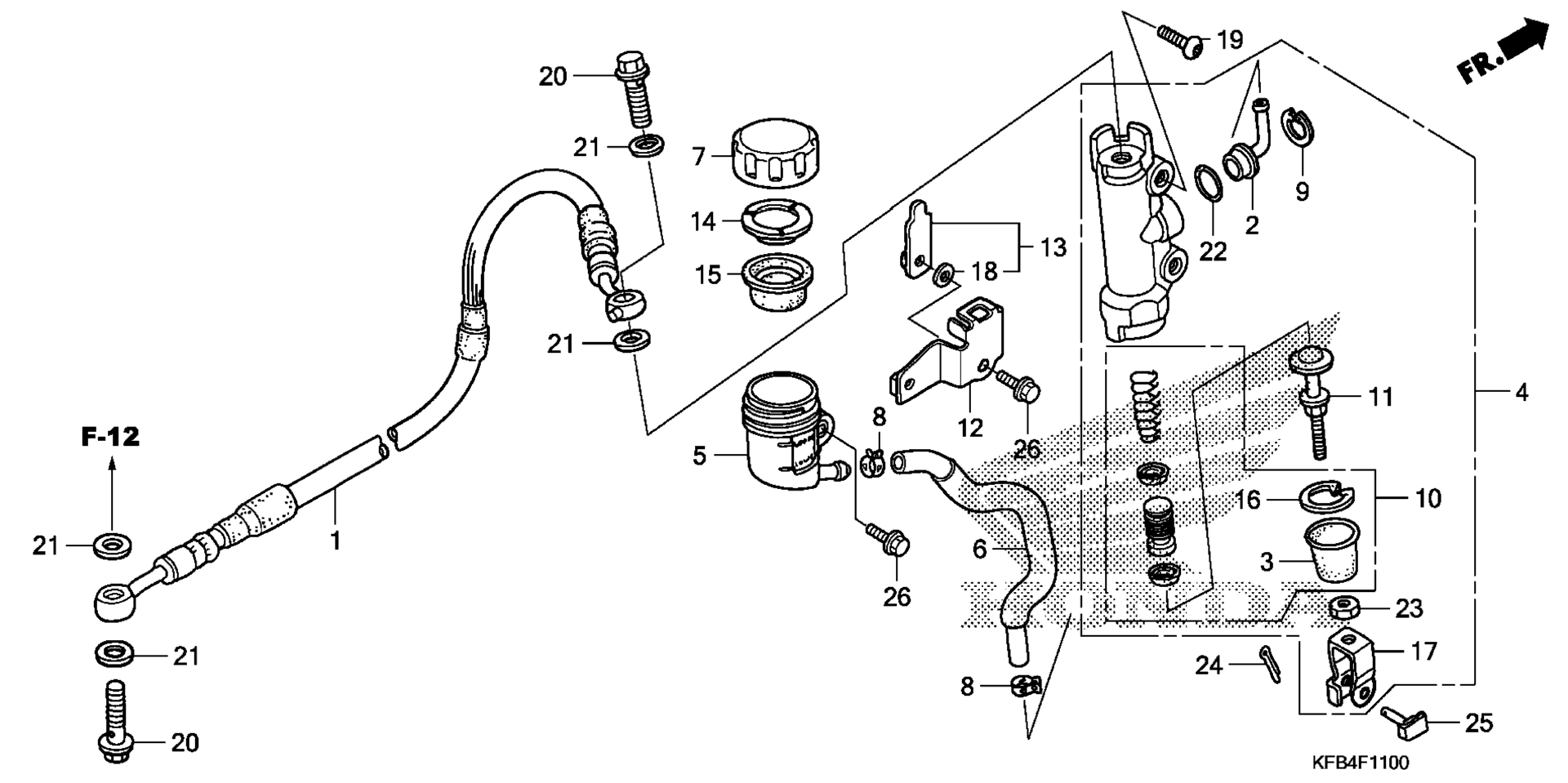

Схема заднего главного цилиндра тормоза для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
HOSE, RR. BRAKE art. 43310-KFB-841
По запросу
2
CONNECTOR art. 43503-KCY-671
По запросу
3
BOOT art. 43504-MB2-006
По запросу
4
MASTER CYLINDER SUB-ASSY., RR. (NISSIN) art. 43510-KFB-842
По запросу
5
CUP, MASTER CYLINDER OIL art. 43511-KS6-702
По запросу
6
HOSE, RR. MASTER CYLINDER art. 43512-KFB-841
По запросу
7
CAP, MASTER CYLINDER art. 43513-KS6-701
По запросу
8
CLAMP, MASTER CYLINDER OIL HOSE art. 43514-KS6-701
По запросу
9
CIRCLIP, RR. MASTER CYLINDER art. 43517-KS6-701
По запросу
10
PISTON SET, MASTER CYLINDER (NISSIN) art. 43520-MB2-315
По запросу
11
ROD, PUSH art. 43530-MJ0-006
По запросу
12
STAY, OIL CUP art. 43540-KFB-840
По запросу
13
PLATE, OIL CAP SET art. 43541-KFB-840
По запросу
14
PLATE, DIAPHRAGM art. 45518-GM9-711
По запросу
15
DIAPHRAGM art. 45520-GM9-711
По запросу
16
CIRCLIP art. 46182-MEL-D21
По запросу
17
JOINT, BRAKE ROD art. 46504-KV6-702
По запросу
18
Шайба 8X14 Honda art. 90102-GEF-000
от 368 ₽
19
BOLT, RR. MASTER CYLINDER art. 90109-KZ9-000
По запросу
20
BOLT, OIL (10X22) art. 90145-MS9-612
По запросу
21
Шайба-прокладка Honda art. 90545-300-000
от 368 ₽
22
O-RING (14.8X2.4) art. 91212-422-006
По запросу
23
NUT, HEX. (8MM) art. 94002-08000-0S
По запросу
24
PIN, SPLIT (2.0X12) art. 94201-20120
По запросу
25
PIN D, JOINT art. 95015-54000
По запросу
26
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
