модель 2009 года
- Модель CRF230
- Код модели CRF230L AC

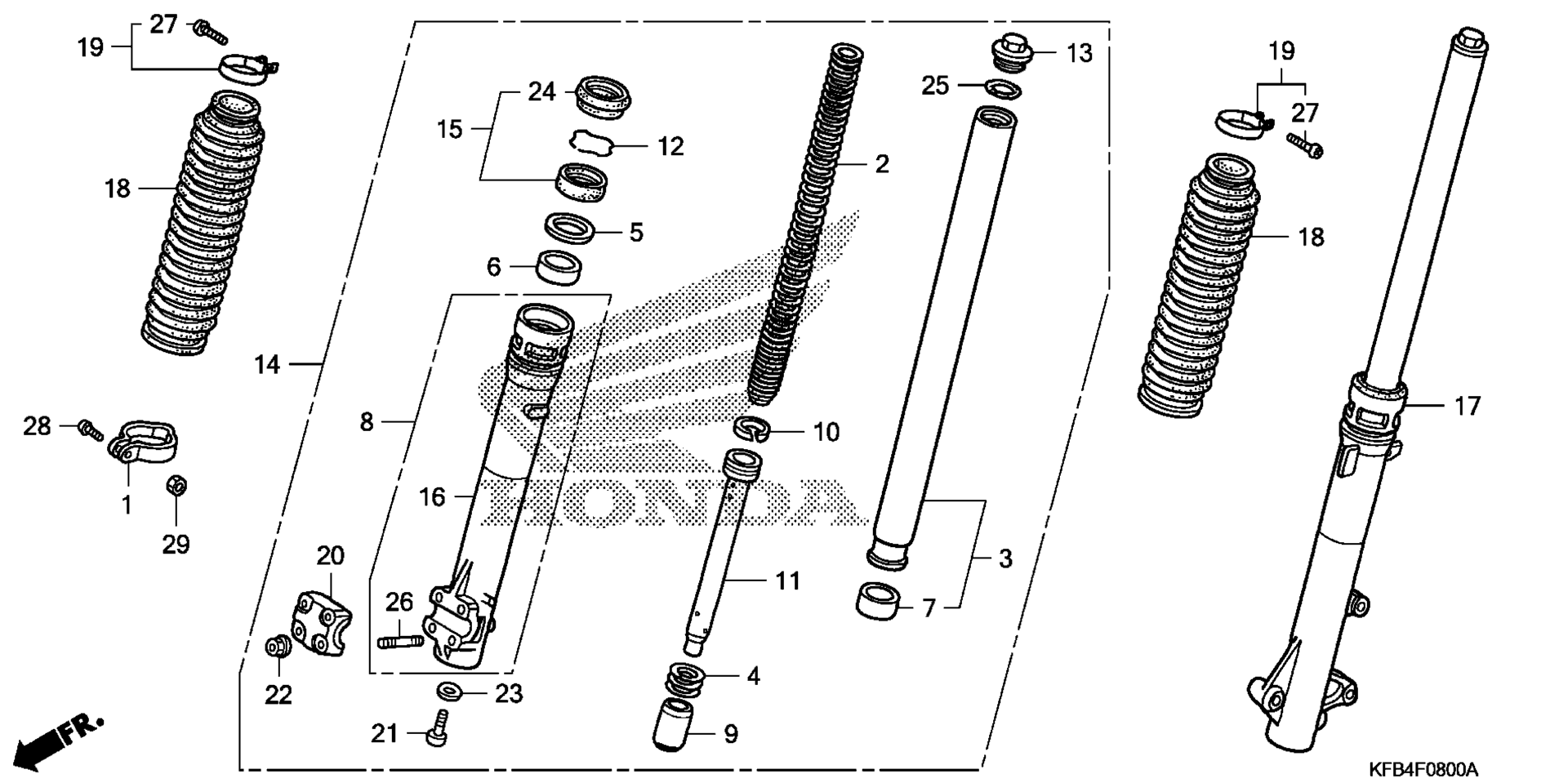

Схема передней вилки для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
CLAMP, SPEEDOMETER CABLE art. 44832-KR6-000
По запросу
2
SPRING, FR. FORK art. 51401-KFB-841
По запросу
3
PIPE, FR. FORK art. 51410-KFB-901
По запросу
4
SPRING, REBOUND (SHOWA) art. 51411-KW3-003
По запросу
5
RING, BACK-UP art. 51412-461-003
По запросу
6
BUSH, GUIDE art. 51414-KFB-901
По запросу
7
BUSH, SLIDER art. 51415-KFB-901
По запросу
8
CASE, R. (LOWER) (SHOWA) art. 51420-KBR-013
По запросу
9
PIECE, OIL LOCK art. 51432-KCN-003
По запросу
10
RING, PISTON art. 51437-KAZ-003
По запросу
11
PIPE, SEAT art. 51440-KFB-901
По запросу
12
RING, OIL SEAL STOPPER art. 51447-KR6-003
По запросу
13
BOLT, FR. FORK art. 51450-KW3-003
По запросу
14
FORK SUB-ASSY., R. FR. art. 51480-KFB-901
По запросу
15
SEAL SET, FR. FORK art. 51490-KFB-901
По запросу
16
CASE, L. (LOWER) art. 51520-KFB-751
По запросу
17
FORK SUB-ASSY., L. FR. art. 51580-KFB-901
По запросу
18
BOOT, FR. FORK *NH1* (SHOWA) (BLACK) art. 51611-KW3-003ZL
По запросу
19
BAND, FR. FORK BOOT art. 51612-430-010
По запросу
20
HOLDER, AXLE art. 51634-MA0-003
По запросу
21
BOLT, SOCKET (8MM) (SHOWA) art. 90116-KV3-701
По запросу
22
NUT, U (6MM) art. 90301-473-003
По запросу
23
WASHER, SPECIAL (8MM) (SHOWA) art. 90544-283-000
По запросу
24
DUST SEAL art. 91254-KR6-003
По запросу
25
O-RING (30.2X2.4) art. 91356-MJ6-741
По запросу
26
BOLT, STUD (6X25) art. 92900-06025-0E
По запросу
27
SCREW, PAN (3X25) art. 93500-03025-0A
По запросу
28
SCREW, PAN (5X20) art. 93500-05020-0G
По запросу
29
NUT, HEX. (5MM) art. 94001-05000-0S
По запросу
