модель 2009 года
- Модель CRF230
- Код модели CRF230L AC

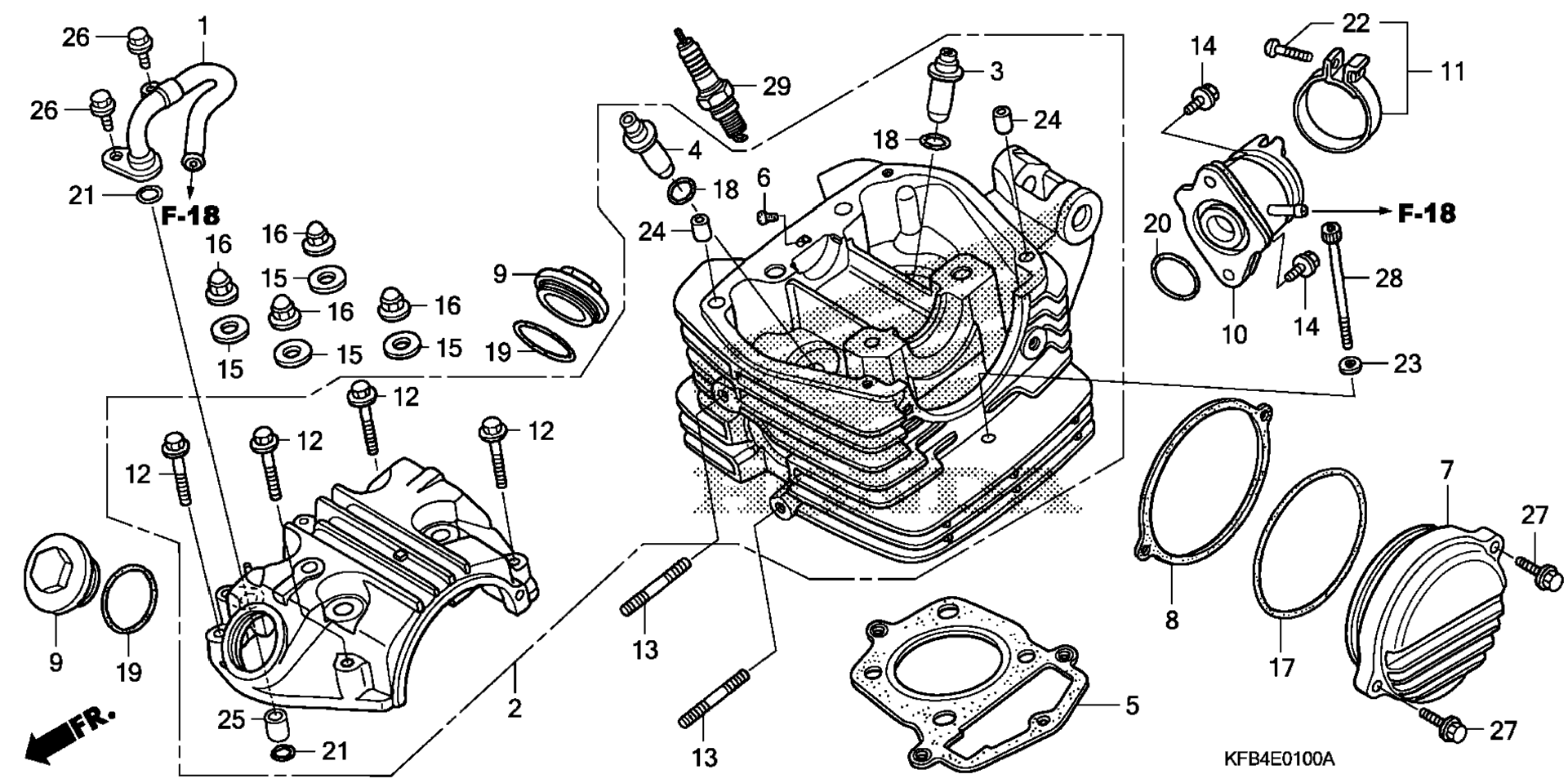

Схема головки блока цилиндров для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIPE, AIR SUCTION art. 11105-KFB-840
По запросу
2
CYLINDER HEAD ASSY. art. 12000-KPM-940
По запросу
3
GUIDE, VALVE (OVER SIZE) art. 12204-439-305
По запросу
4
GUIDE, EX. VALVE (OVER SIZE) art. 12206-KCN-305
По запросу
5
GASKET, CYLINDER HEAD art. 12251-KT0-711
По запросу
6
RUBBER, OIL SEAL art. 12271-383-000
По запросу
7
COVER, L. CYLINDER HEAD art. 12331-KCM-700
По запросу
8
GASKET, PULSE GENERATOR BASE art. 12339-KT0-712
По запросу
9
CAP, TAPPET ADJUSTING HOLE art. 12361-383-000
По запросу
10
INSULATOR, CARBURETOR art. 16210-KPK-940
По запросу
11
BAND C, INSULATOR art. 16219-MN4-000
По запросу
12
Болт Honda art. 90004-GHB-700
По запросу
13
BOLT, STUD (7X24) art. 90041-KY0-980
По запросу
14
BOLT, FLANGE SOCKET (6X22) art. 90091-MM5-640
По запросу
15
WASHER, SEALING (8MM) art. 90442-028-000
По запросу
16
NUT, CAP (8MM) art. 90443-107-000
По запросу
17
--Прокладка крышки масляного фильтра art. 91301-107-000
По запросу
18
O-RING (10X1.6) art. 91301-200-000
По запросу
19
O-RING (35X3) (ARAI) art. 91303-KK3-830
По запросу
20
O-RING (33.5X3.0) art. 91304-HB3-003
По запросу
21
O-RING (9.8X1.9) art. 91305-PE2-003
По запросу
22
SCREW, PAN (5X32) art. 93500-05032-0G
По запросу
23
WASHER, PLAIN (6MM) art. 94101-06800
По запросу
24
Палец 8X14 Honda art. 94301-08140
от 221 ₽
25
PIN, DOWEL (10X12) art. 94301-10120
По запросу
26
BOLT, FLANGE (6X16) art. 96001-06016-00
По запросу
27
Болт 6х25 Honda art. 96001-06025-00
По запросу
28
BOLT, SOCKET (6X125) art. 96700-06125-10
По запросу
29
SPARK PLUG (X24EPR-U9) (DENSO) art. 98069-58926
По запросу
29
SPARK PLUG (DPR8EA-9) (NGK) art. 98069-58916
По запросу
