модель 2009 года
- Модель CRF230
- Код модели CRF230L AC

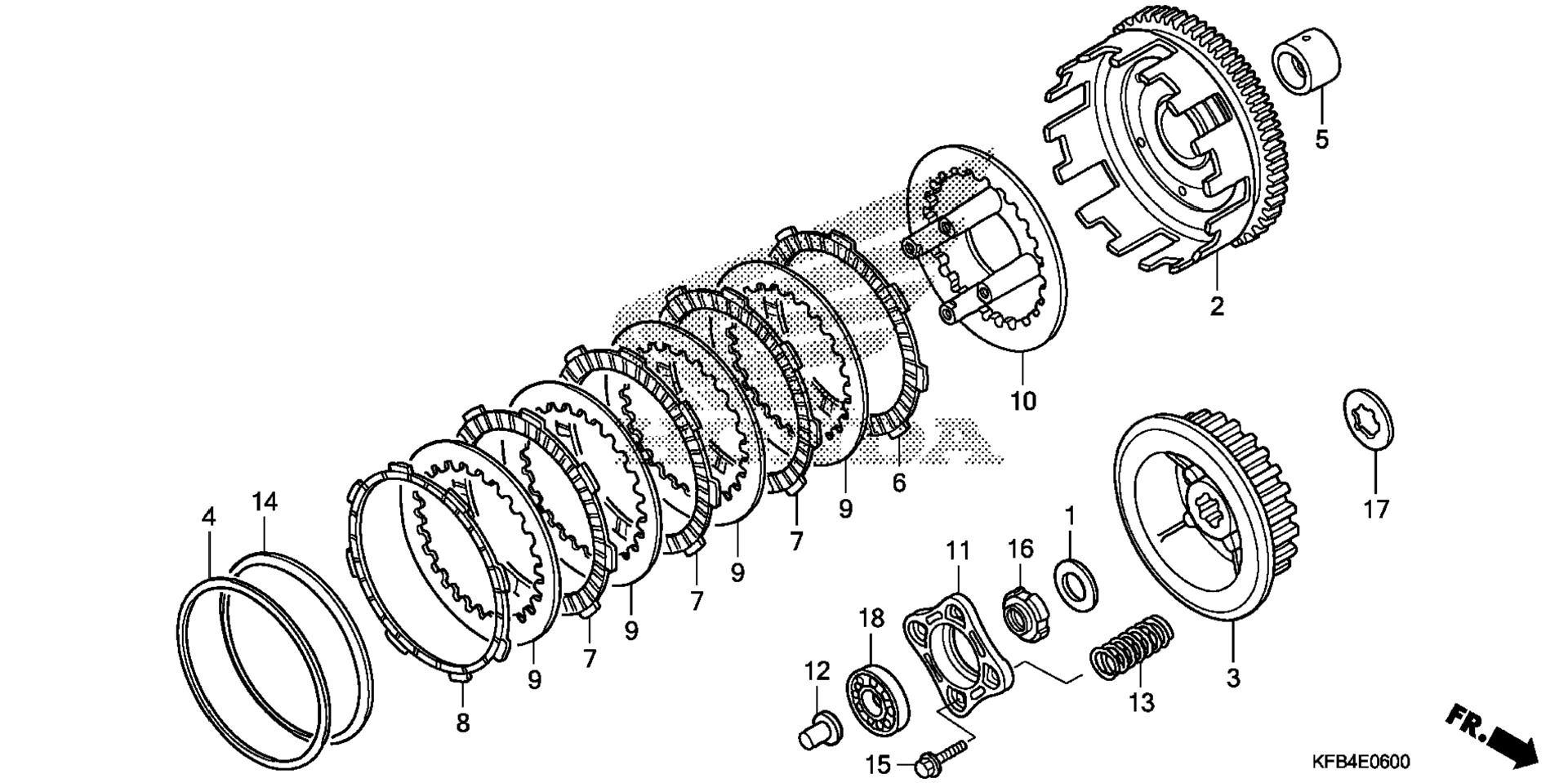

Схема сцепления для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
WASHER, LOCK (16MM) art. 15451-KR3-601
По запросу
2
CLUTCH OUTER art. 22100-KCN-000
По запросу
3
CENTER, CLUTCH art. 22121-KCS-650
По запросу
4
SEAT, JUDDER SPRING art. 22125-KT7-750
По запросу
5
GUIDE, CLUTCH (OUTER) art. 22131-KPM-850
По запросу
6
DISK, CLUTCH FRICTION art. 22201-KBW-900
По запросу
7
DISK, CLUTCH FRICTION (4X8X45) art. 22201-KPM-850
По запросу
8
DISK, CLUTCH FRICTION art. 22201-KAZ-000
По запросу
9
PLATE, CLUTCH art. 22311-KN4-680
По запросу
10
PLATE, CLUTCH PRESSURE art. 22350-107-010
По запросу
11
PLATE, CLUTCH LIFTER art. 22361-437-000
По запросу
12
ROD, CLUTCH LIFTER art. 22366-KFB-000
По запросу
13
SPRING, CLUTCH art. 22401-KFB-000
По запросу
14
SPRING, JUDDER art. 22402-KPM-850
По запросу
15
BOLT, SPECIAL FLANGE (6X22) art. 90050-357-000
По запросу
16
NUT, LOCK (16MM) art. 90231-KB5-720
По запросу
17
WASHER B, SPLINE (20MM) art. 90461-107-000
По запросу
18
BEARING, RADIAL BALL (16003) art. 91011-KK6-013
По запросу
