модель 2009 года
- Модель CRF230
- Код модели CRF230L AC

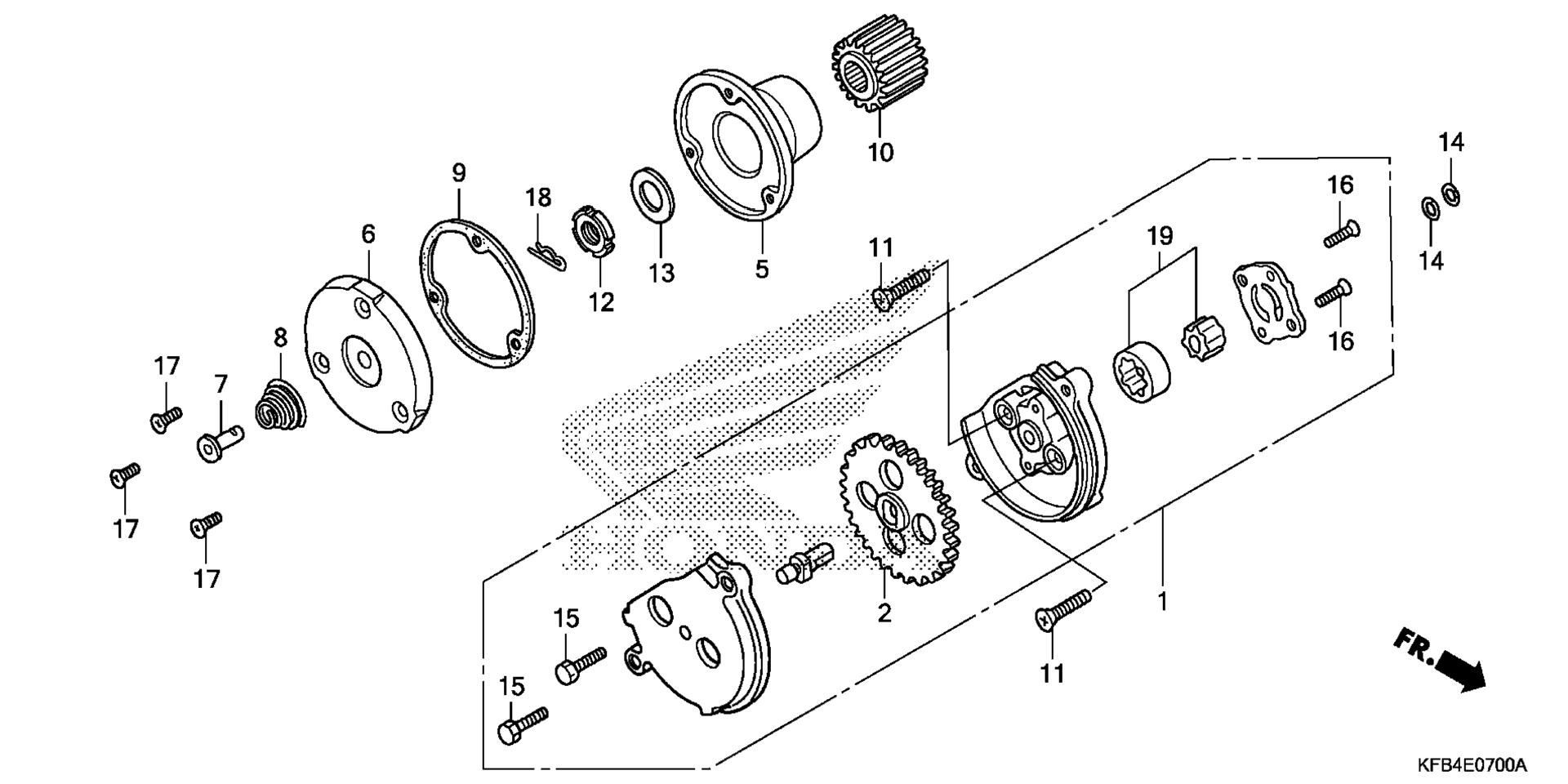

Схема масляного насоса для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
OIL PUMP ASSY. art. 15100-KFB-000
По запросу
2
GEAR, OIL PUMP DRIVE (34T) art. 15131-KCN-000
По запросу
3
ROTOR, OIL PUMP (INNER) (YAMADA) art. 15331-399-000
По запросу
4
ROTOR, OIL PUMP (OUTER) (YAMADA) art. 15332-399-000
По запросу
5
ROTOR, OIL FILTER art. 15430-440-030
По запросу
6
CAP, OIL FILTER ROTOR art. 15436-107-000
По запросу
7
THROUGH, OIL art. 15441-KCS-650
По запросу
8
SPRING, OIL THROUGH art. 15446-107-000
По запросу
9
GASKET, OIL FILTER CAP art. 15459-K70-630
По запросу
10
GEAR, PRIMARY DRIVE (22T) art. 23121-KCN-000
По запросу
11
SCREW, FLAT (6X30) art. 90101-440-000
По запросу
12
NUT, LOCK (16MM) art. 90231-KCS-651
По запросу
13
WASHER (16MM) art. 90434-KPS-900
По запросу
14
O-RING (9.4X2.4) art. 91304-KK3-830
По запросу
15
BOLT, HEX. (5X20) art. 92101-05020-0A
По запросу
16
SCREW, FLAT (4X12) art. 93600-04012-1A
По запросу
17
SCREW, OVAL (5X12) art. 93700-05012-0A
По запросу
18
PIN, LOCK (8MM) art. 94251-08000
По запросу
19
ROTOR SET, OIL PUMP art. 15021-399-000
По запросу
