модель 2009 года
- Модель CRF230
- Код модели CRF230L AC

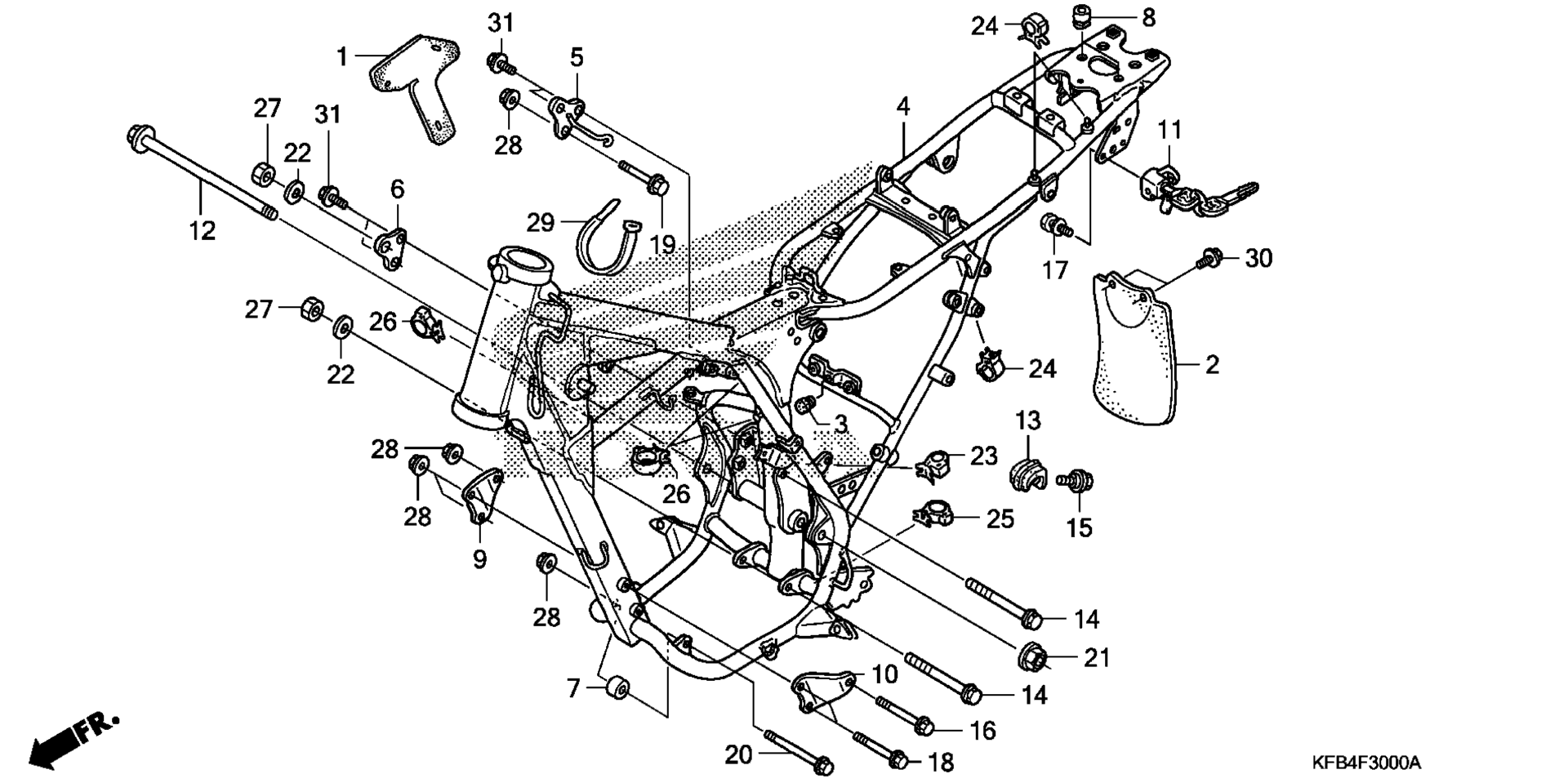

Схема рамы для CRF230L AC
Схема
Детали
Номер
Наименование детали
Цена
1
COVER, CARBURETOR art. 16215-KFB-840
По запросу
2
SPLASH GUARD art. 40515-KFB-000
По запросу
3
RUBBER, STOPPER art. 47117-196-000
По запросу
4
FRAME *NH146M* (ACCURATE SILVER METALLIC) art. 50100-KFB-900ZA
По запросу
4
FRAME *NH146M* (ACCURATE SILVER METALLIC) art. 50100-KFB-901ZA
По запросу
5
PLATE, HEAD HANGER art. 50135-KFB-840
По запросу
6
PLATE, RR. ENGINE HANGER (UPPER) art. 50194-KFB-840
По запросу
7
COLLAR, ENGINE MOUNTING art. 50318-GE2-000
По запросу
8
RUBBER A, BATTERY BOX art. 50328-425-000
По запросу
9
PLATE, R. FR. ENGINE HANGER art. 50531-KCN-000
По запросу
10
PLATE, L. FR. ENGINE HANGER art. 50532-KCN-000
По запросу
11
HOLDER ASSY., HELMET art. 50710-KCZ-J71
По запросу
12
BOLT, SWINGARM PIVOT art. 52101-KFB-840
По запросу
13
SLIDER, CHAIN (LOWER) art. 52175-GW6-000
По запросу
14
BOLT, FLANGE (10X110) art. 90105-MG3-000
По запросу
15
BOLT, FLANGE (6MM) art. 90111-162-000
По запросу
16
BOLT, FLANGE (8X87) art. 90113-KT0-670
По запросу
17
BOLT, BREAK OFF art. 90114-ML0-000
По запросу
18
BOLT, FLANGE (8X73) art. 90154-KB7-700
По запросу
19
BOLT, FLANGE (8X60) art. 90154-MA0-000
По запросу
20
BOLT, FLANGE (8X96) art. 90156-KK6-000
По запросу
21
NUT, U (14MM) art. 90305-GE8-003
По запросу
22
Шайба Honda art. 90401-437-000
По запросу
23
CLIP, CABLE (8MM) art. 90690-GHB-631
По запросу
24
CLIP, CABLE (10MM) art. 90690-GHB-641
По запросу
25
CLIP, CABLE (20MM) art. 90690-GHB-661
По запросу
26
CLIP, CABLE (25MM) art. 90690-GHB-671
По запросу
27
NUT, HEX. (10MM) art. 94030-10200
По запросу
28
NUT, FLANGE (8MM) art. 94050-08000
По запросу
29
BAND A3, WIRE art. 95014-61300
По запросу
30
BOLT, FLANGE (6X12) art. 95701-06012-07
По запросу
31
BOLT, FLANGE (8X16) art. 95701-08016-00
По запросу
