модель 2024 года
- Модель XL750
- Код модели XL750 AC

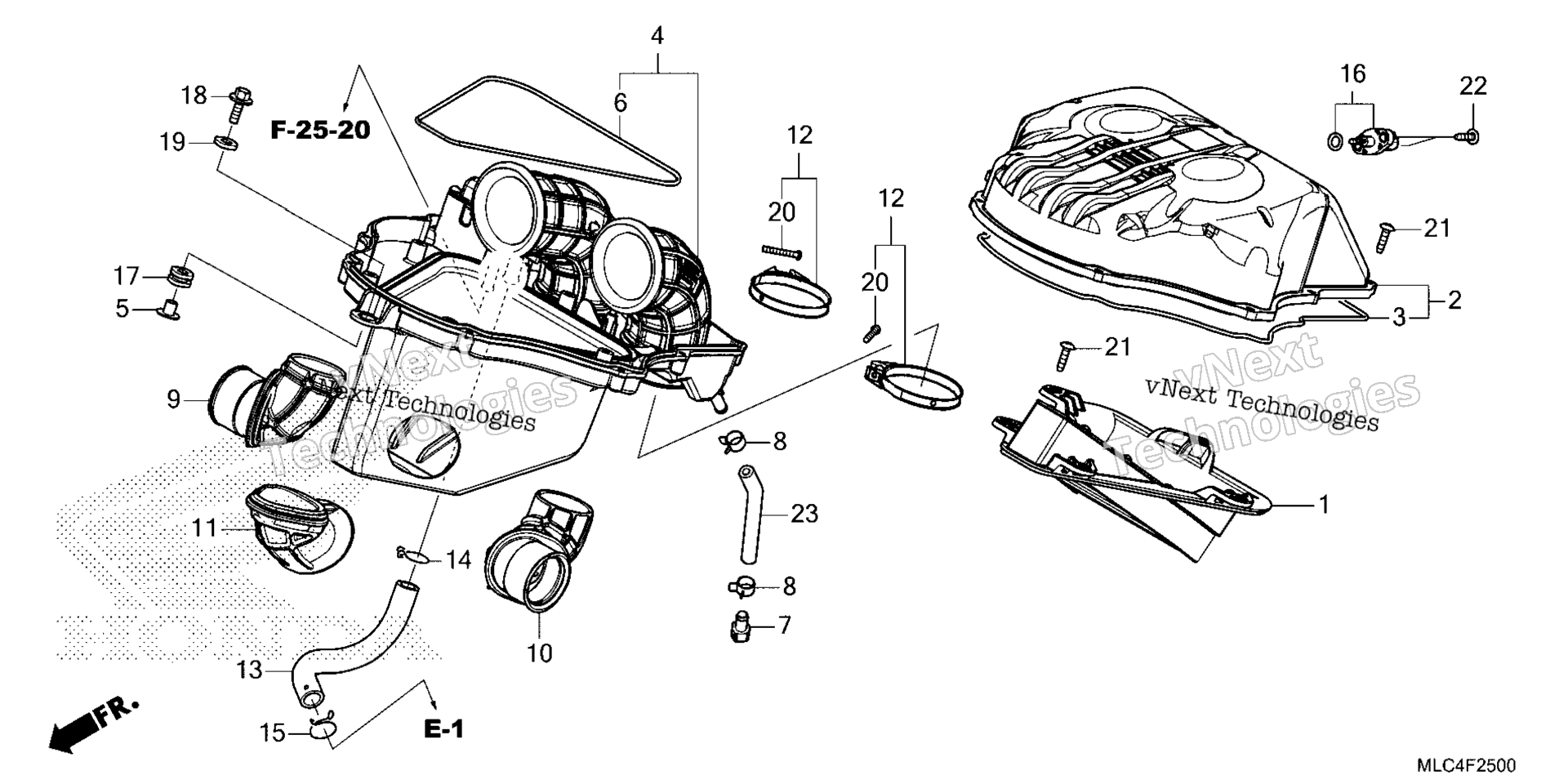

Схема воздушного фильтра для XL750 AC
Схема
Детали
Номер
Наименование детали
Цена
1
ELEMENT, AIR CLEANER art. 17210-MLB-D00
По запросу
2
COVER, AIR CLEANER art. 17220-MLB-D00
По запросу
3
SEAL, AIR CLEANER art. 17222-MLB-D00
По запросу
4
CASE SUB-ASSY., AIR CLEANER art. 17225-MLB-D00
По запросу
5
COLLAR, AIR CLEANER MOUNTING art. 17232-KYJ-900
По запросу
6
SEAL, AIR CLEANER HOUSING art. 17232-MLB-D00
По запросу
7
PLUG art. 17237-MGS-D30
По запросу
8
CLAMP, TUBE art. 17238-MGS-D30
По запросу
9
JOINT, R. DUCT art. 17241-MLB-D00
По запросу
10
JOINT, L. DUCT art. 17242-MLB-D00
По запросу
11
DUCT, CENTER art. 17243-MLB-D01
По запросу
12
BAND, CONNECTING TUBE art. 17257-MLB-D00
По запросу
13
TUBE, BREATHER art. 17265-MLB-D00
По запросу
14
CLIP, BREATHER TUBE art. 17369-KB4-670
По запросу
15
CLIP, SUB-TANK HOSE art. 17724-102-700
По запросу
16
SENSOR ASSY., AIR TEMPERATURE art. 37880-KWW-C01
По запросу
17
RUBBER, SIDE COVER art. 83545-KCJ-690
По запросу
18
BOLT, FLANGE (6X22) art. 90013-GHB-660
По запросу
19
WASHER, PLAIN (6MM) art. 90503-MLB-D00
По запросу
20
SCREW, PAN (4X25) art. 93500-04025-0H
По запросу
21
SCREW, TAPPING (5X20) art. 93903-25480
По запросу
22
SCREW, TAPPING (5X20) art. 93913-255J0
По запросу
23
BULK HOSE, VINYL (8X12X8000) (8X12X100) art. 95003-23008-60M
По запросу
