модель 2024 года
- Модель XL750
- Код модели XL750 AC

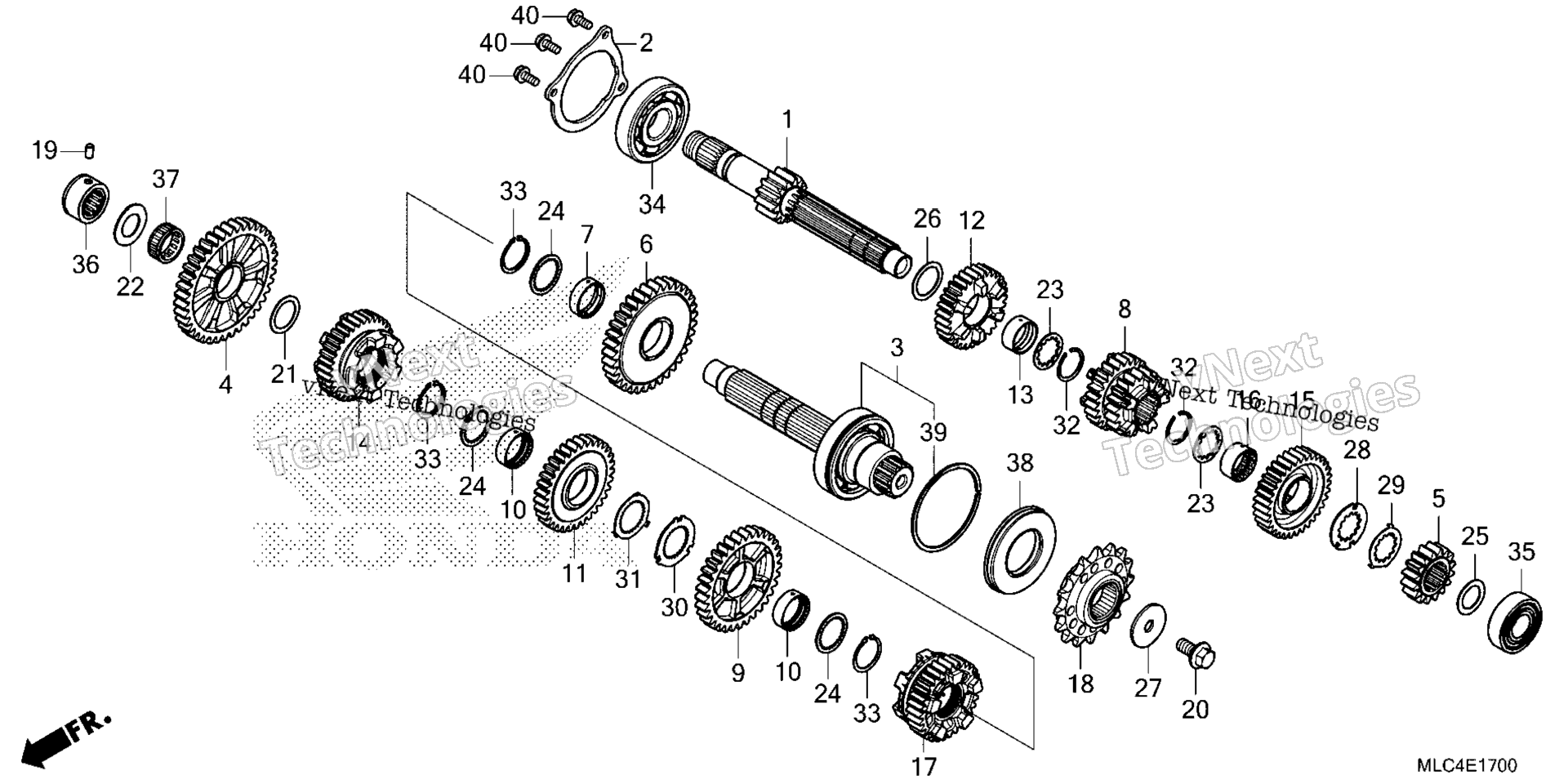

Схема трансмиссии для XL750 AC
Схема
Детали
Номер
Наименование детали
Цена
1
MAINSHAFT (13T) art. 23211-MLB-D00
По запросу
2
PLATE, MAINSHAFT BEARING SETTING art. 23212-MLB-D00
По запросу
3
COUNTERSHAFT art. 23220-MLB-D00
По запросу
4
GEAR, COUNTERSHAFT FIRST (39T) art. 23421-MLB-D00
По запросу
5
GEAR, MAINSHAFT SECOND (16T) art. 23431-MLB-D00
По запросу
6
GEAR, COUNTERSHAFT SECOND (35T) art. 23441-MLB-D00
По запросу
7
COLLAR (28MM) art. 23442-MM4-000
По запросу
8
GEAR, MAINSHAFT THIRD & FOURTH (20T/25T) art. 23451-MLB-D00
По запросу
9
GEAR, COUNTERSHAFT THIRD (33T) art. 23461-MLB-D00
По запросу
10
COLLAR, SPLINE (28X31X10) art. 23462-MLB-D00
По запросу
11
GEAR, COUNTERSHAFT FOURTH (33T) art. 23481-MLB-D00
По запросу
12
GEAR, MAINSHAFT FIFTH (31T) art. 23491-MLB-D00
По запросу
13
COLLAR (25X28X12) art. 23492-MGZ-J00
По запросу
14
GEAR, COUNTERSHAFT FIFTH (34T) art. 23501-MLB-D00
По запросу
15
GEAR, MAINSHAFT SIXTH (33T) art. 23511-MLB-D00
По запросу
16
COLLAR, SPLINE (25X28X13) art. 23512-MV9-670
По запросу
17
GEAR, COUNTERSHAFT SIXTH (31T) art. 23521-MLB-D00
По запросу
18
SPROCKET, DRIVE (16T) art. 23801-MLB-D00
По запросу
19
PIN, GEARSHIFT FORK GUIDE art. 24261-283-000
По запросу
20
BOLT, SPECIAL (10MM) art. 90037-422-003
По запросу
21
WASHER, THRUST (24MM) art. 90402-HA5-000
По запросу
22
WASHER A, THRUST (20MM) art. 90451-704-000
По запросу
23
WASHER, SPLINE (25X31X1.5) art. 90451-KY2-000
По запросу
24
WASHER, SPLINE (28X27X1) art. 90452-MKR-D10
По запросу
25
WASHER, THRUST (20MM) art. 90454-428-000
По запросу
26
WASHER, THRUST (25MM) art. 90456-MA6-000
По запросу
27
WASHER (10.2MM) art. 90459-438-000
По запросу
28
WASHER, SPLINE (25MM) art. 90461-KY2-000
По запросу
29
WASHER, LOCK (25MM) art. 90462-KAZ-000
По запросу
30
WASHER, SPLINE (28MM) art. 90463-MLB-D00
По запросу
31
WASHER, LOCK (28MM) art. 90464-MLB-D00
По запросу
32
CIRCLIP (25MM) art. 90601-107-000
По запросу
33
CIRCLIP (28MM) art. 90603-MN4-000
По запросу
34
BEARING, RADIAL BALL SPECIAL (63/28) art. 91001-MLB-D01
По запросу
35
BEARING, RADIAL BALL (6204U) art. 91006-MGS-D31
По запросу
36
BEARING, NEEDLE (20MM) (NTN) art. 91022-MJE-DB1
По запросу
37
BEARING, NEEDLE (24X28X10) art. 91026-MEL-003
По запросу
38
OIL SEAL (39X72X8) art. 91207-MBB-013
По запросу
39
RING, SNAP (72MM) art. 94560-72200
По запросу
40
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
