модель 2024 года
- Модель XL750
- Код модели XL750 AC

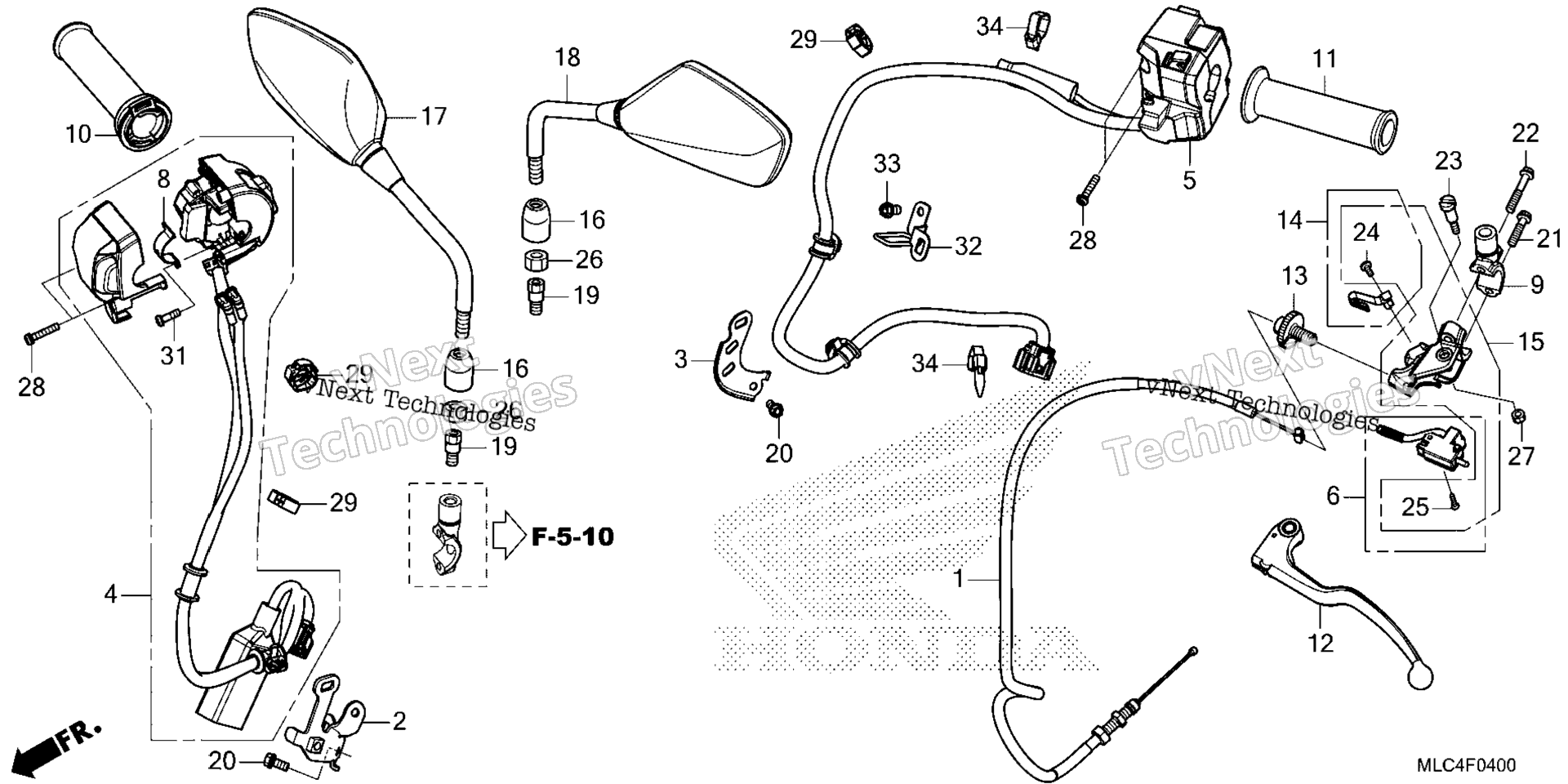

Схема переключателей на руле / GRIP / CABLE / MIRROR для XL750 AC
Схема
Детали
Номер
Наименование детали
Цена
1
CABLE, CLUTCH art. 22870-MLC-D01
По запросу
2
STAY, R. HARNESS CLIP art. 32150-MLC-D00
По запросу
3
STAY, HARNESS CLIP (L) art. 32155-MLB-D00
По запросу
4
SWITCH UNIT, ENGINE STOP & GRIP APS art. 35135-MLC-D01
По запросу
5
SWITCH ASSY., TURN SIGNAL art. 35200-MLC-D01
По запросу
6
SWITCH SET, CLUTCH art. 35335-MLC-D00
По запросу
8
PLATE A, SETTING art. 37971-MKR-D31
По запросу
9
HOLDER, MASTER CYLINDER art. 45518-MFN-D01
По запросу
10
GRIP ASSY., THROTTLE art. 53140-K64-N01
По запросу
11
GRIP, L. HANDLE art. 53150-MGS-D30
По запросу
12
LEVER, L. HANDLE art. 53182-MCJ-750
По запросу
13
BOLT, CABLE ADJUSTING art. 53183-MCJ-750
По запросу
14
SPRING SET, CLUTCH LEVER art. 53190-MCJ-751
По запросу
15
BRACKET SET, CLUTCH LEVER art. 53195-MKJ-E50
По запросу
16
COVER, LOCK NUT art. 88130-MFG-D00
По запросу
17
MIRROR, R. art. 88210-MLC-D00
По запросу
18
MIRROR, L. art. 88220-MLC-D00
По запросу
19
BOLT, ADAPTER (10MM) art. 90003-MW3-620
По запросу
20
BOLT, FLANGE (6X12) (S-SHDR) art. 90021-GHB-620
По запросу
21
BOLT, FLANGE (6X22) (S-SHDR) art. 90021-GHB-670
По запросу
22
BOLT, FLANGE (6X32) (S-SHDR) art. 90021-GHB-710
По запросу
23
BOLT, LEVER PIVOT art. 90122-MCJ-750
По запросу
24
SCREW, PAN (4X10) art. 90123-MCJ-751
По запросу
25
SCREW, PAN (3X20) art. 90124-MKJ-E51
По запросу
26
NUT, HEX. (10MM) (LEFT HAND THREAD) art. 90201-MW3-620
По запросу
27
NUT, U (6MM) art. 90301-MCJ-750
По запросу
28
SCREW-WASHER (5X25) art. 90508-MGE-D00
По запросу
29
CLAMP, HARNESS art. 90690-MEF-800
По запросу
31
SCREW-WASHER (5X16) art. 93892-05016-08
По запросу
32
GUIDE, CABLE art. 35106-MLC-D00
По запросу
33
BOLT, FLANGE (6X12) (S-SHDR) art. 90021-GHB-620
По запросу
34
BAND, WIRE (95MM) art. 90650-KV6-003
По запросу
