модель 2024 года
- Модель XL750
- Код модели XL750 AC

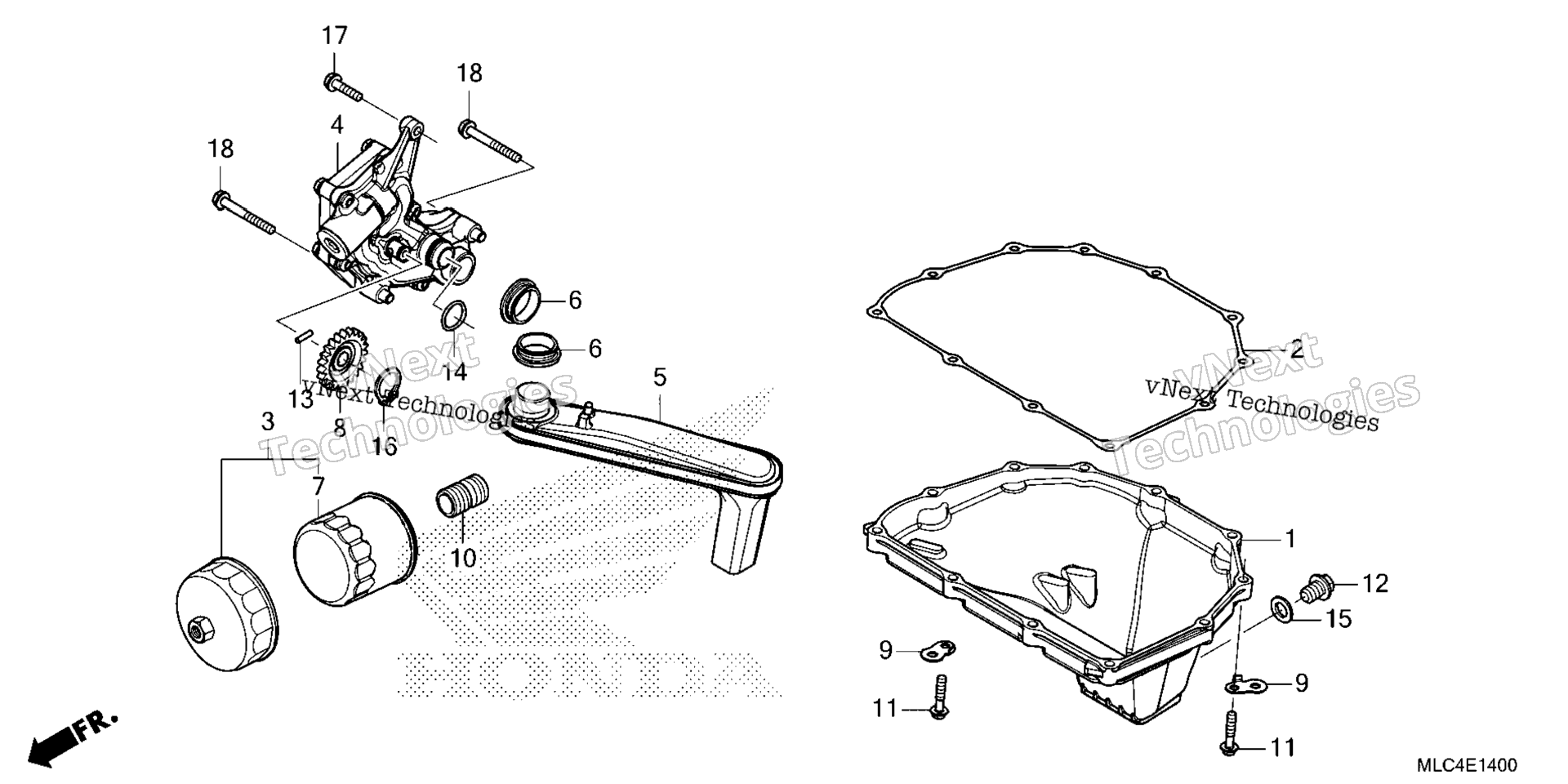

Схема масляный поддон / масляный насоса для XL750 AC
Схема
Детали
Номер
Наименование детали
Цена
1
PAN, OIL art. 11211-MLB-D00
По запросу
2
GASKET, OIL PAN art. 11395-MLB-D01
По запросу
3
FILTER SET, OIL art. 15010-MKR-305
По запросу
4
PUMP ASSY., OIL art. 15100-MLB-D00
По запросу
5
STRAINER, OIL art. 15150-MLB-D00
По запросу
6
GASKET, OIL STRAINER art. 15154-MAT-000
По запросу
7
FILTER, OIL (WAKO FILTER) art. 15410-MFJ-D02
По запросу
8
GEAR, OIL PUMP DRIVEN (23T) art. 19246-MLB-D00
По запросу
9
STAY, HARNESS CLIP art. 32157-MJM-D00
По запросу
10
BOSS, OIL FILTER art. 90019-MB0-000
По запросу
11
BOLT, FLANGE (6X28) (S-NSHF) art. 90028-GHB-690
По запросу
12
BOLT, DRAIN PLUG (12X15) art. 90131-896-650
По запросу
13
PIN (4X20) art. 91101-HA2-300
По запросу
14
O-RING (18.8X2.4) art. 91308-K0J-N00
По запросу
15
Кольцо 12MM Honda art. 94109-12000
По запросу
16
CIRCLIP (OUTER) (11MM) art. 94510-11000
По запросу
17
BOLT, FLANGE (6X25) art. 95701-06025-00
По запросу
18
BOLT, FLANGE (6X50) art. 95701-06050-00
По запросу
