модель 2024 года
- Модель XL750
- Код модели XL750 AC

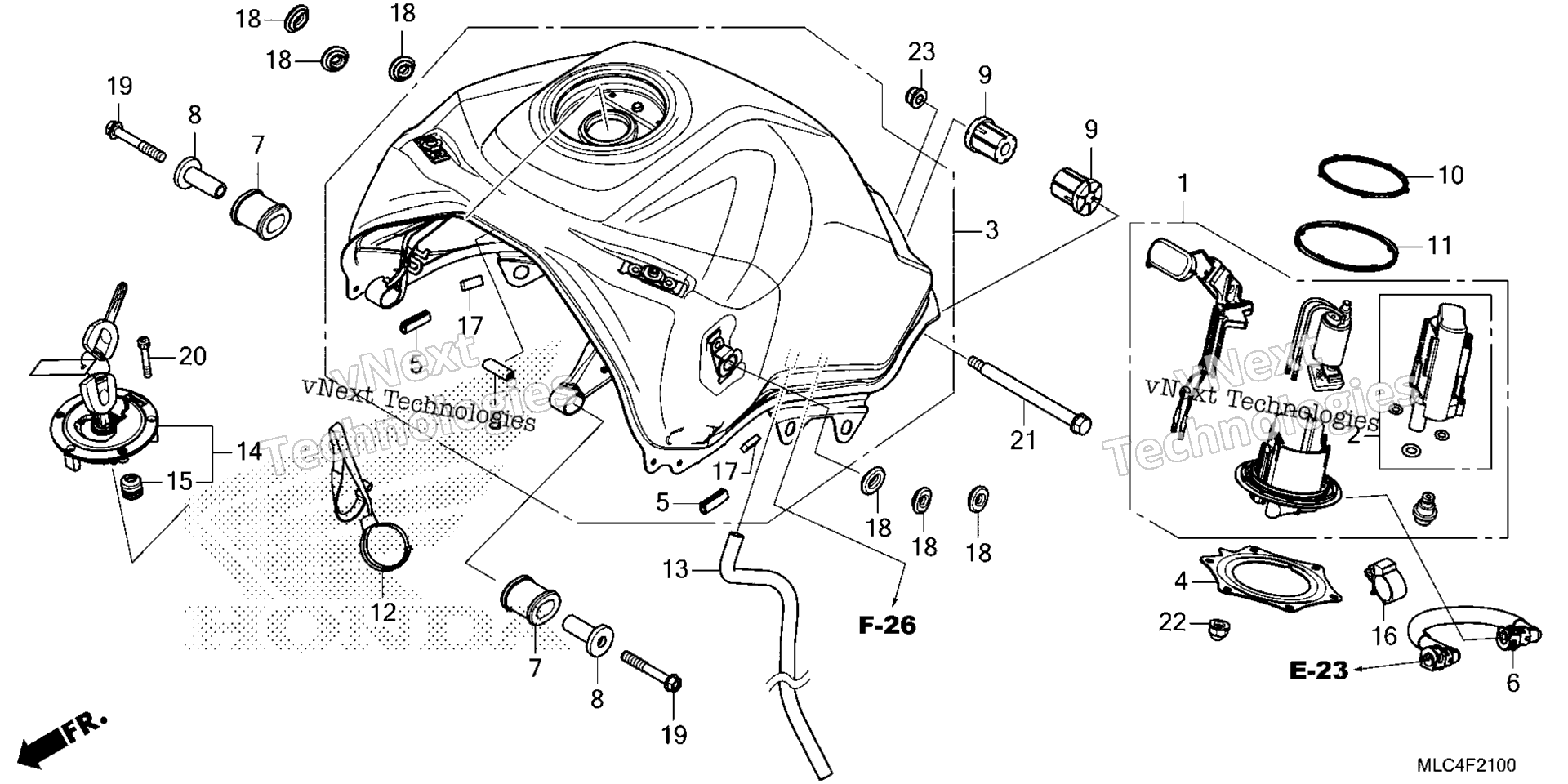

Схема топливной системы TANK / FUEL PUMP для XL750 AC
Схема
Детали
Номер
Наименование детали
Цена
1
PUMP UNIT, FUEL (MSDS) art. 16700-MLC-D01
По запросу
2
FILTER ASSY., FUEL art. 16730-MLB-D01
По запросу
3
TANK ASSY., FUEL (TYPE1) (WOL) art. 17500-MLC-D00ZB
По запросу
4
PLATE, FUEL PUMP SETTING art. 17506-MLB-D00
По запросу
5
TRIM, FUEL TANK *NH1* (BLACK) art. 17516-KCZ-000ZB
По запросу
6
HOSE, FUEL FEED art. 17526-MLB-D01
По запросу
7
RUBBER, FR. TANK MOUNTING art. 17534-MKN-D50
По запросу
8
COLLAR art. 17538-KZZ-900
По запросу
9
CUSHION, RR. FUEL TANK PIVOT art. 17572-KPP-T00
По запросу
10
GASKET, FUEL PUMP art. 17572-MKT-D00
По запросу
11
DUST SEAL art. 17573-MKT-D00
По запросу
12
STRAP, FUEL TANK art. 17576-MLB-D00
По запросу
13
TUBE, TANK DRAIN art. 17590-MLB-D00
По запросу
14
CAP, FUEL FILLER art. 17620-MJS-J33
По запросу
15
SEAL, BREATHER art. 17621-MGP-D62
По запросу
16
CLIP, RETURN HOSE art. 53781-SE0-952
По запросу
17
RUBBER, TAILLIGHT art. 80103-MFE-670
По запросу
18
GROMMET, AIR CLEANER HOUSING art. 83551-300-000
По запросу
19
BOLT, FLANGE (6X40) (S-SHDR) art. 90021-GHB-740
По запросу
20
BOLT, SOCKET (4X24) (SUS) art. 90110-MGP-D60
По запросу
21
BOLT, TANK HINGE art. 90135-MS2-000
По запросу
22
NUT, CAP (6MM) art. 90201-415-000
По запросу
23
NUT, U (6MM) (FUSE RASHI) art. 90301-473-003
По запросу
