модель 2024 года
- Модель XL750
- Код модели XL750 AC

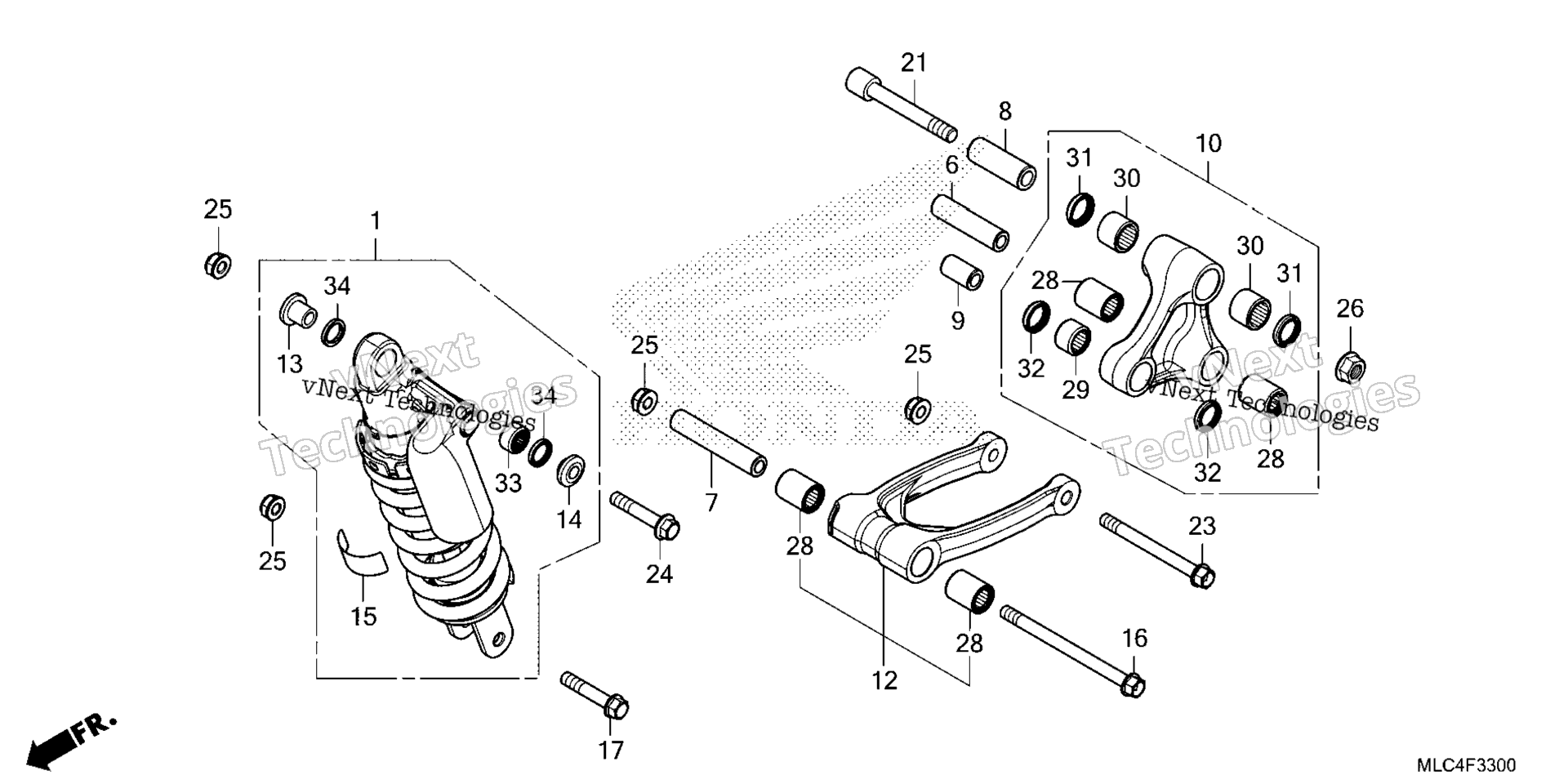

Схема заднего амортизатора для XL750 AC
Схема
Детали
Номер
Наименование детали
Цена
1
CUSHION ASSY., RR. art. 52400-MLC-M01
По запросу
6
COLLAR B, CUSHION ARM art. 52462-MJP-G50
По запросу
7
COLLAR B, CUSHION ARM art. 52463-MGS-D10
По запросу
8
COLLAR C, CUSHION ARM art. 52463-MJP-G50
По запросу
9
COLLAR D, CUSHION ARM art. 52464-MJP-G50
По запросу
10
ARM SUB-ASSY., CUSHION art. 52465-MKK-D00
По запросу
12
ROD SUB-ASSY., CUSHION CONNECTING art. 52475-MJP-G50
По запросу
13
COLLAR A, RR. SHOCK ABSORBER (UPPER) art. 52486-MCB-611
По запросу
14
COLLAR B, RR. SHOCK ABSORBER (UPPER) art. 52487-MCB-611
По запросу
15
LABEL, RR. DAMPER art. 87516-MBL-610
По запросу
16
BOLT, FLANGE (10X115) art. 90121-MLC-D00
По запросу
17
BOLT, FLANGE (10X53) art. 90122-MLC-D00
По запросу
21
BOLT, SOCKET (12X91) art. 90128-MJP-G50
По запросу
23
BOLT, FLANGE (10X106) art. 90130-MLG-E00
По запросу
24
BOLT, FLANGE (10X55) art. 90153-KF0-000
По запросу
25
NUT U, FLANGE (10MM) art. 90305-MLB-D01
По запросу
26
NUT, U FLANGE (12MM) art. 90305-MLC-D01
По запросу
28
BEARING, NEEDLE (17X24X30) art. 91052-MGS-D31
По запросу
29
BEARING, NEEDLE (17X24X17) (FAG) art. 91071-K45-NL1
По запросу
30
BEARING, NEEDLE (20X26X20) art. 91071-KSP-901
По запросу
31
DUST SEAL (20X26X4.5) (ARAI) art. 91254-KS6-003
По запросу
32
Сальник подвески Honda art. 91262-KV3-831
По запросу
33
BEARING, NEEDLE (16X22X12) art. 91077-GS2-702
По запросу
34
DUST SEAL, RR. CUSHION (UPPER) art. 91351-GS2-701
По запросу
