модель 2024 года
- Модель XL750
- Код модели XL750 AC

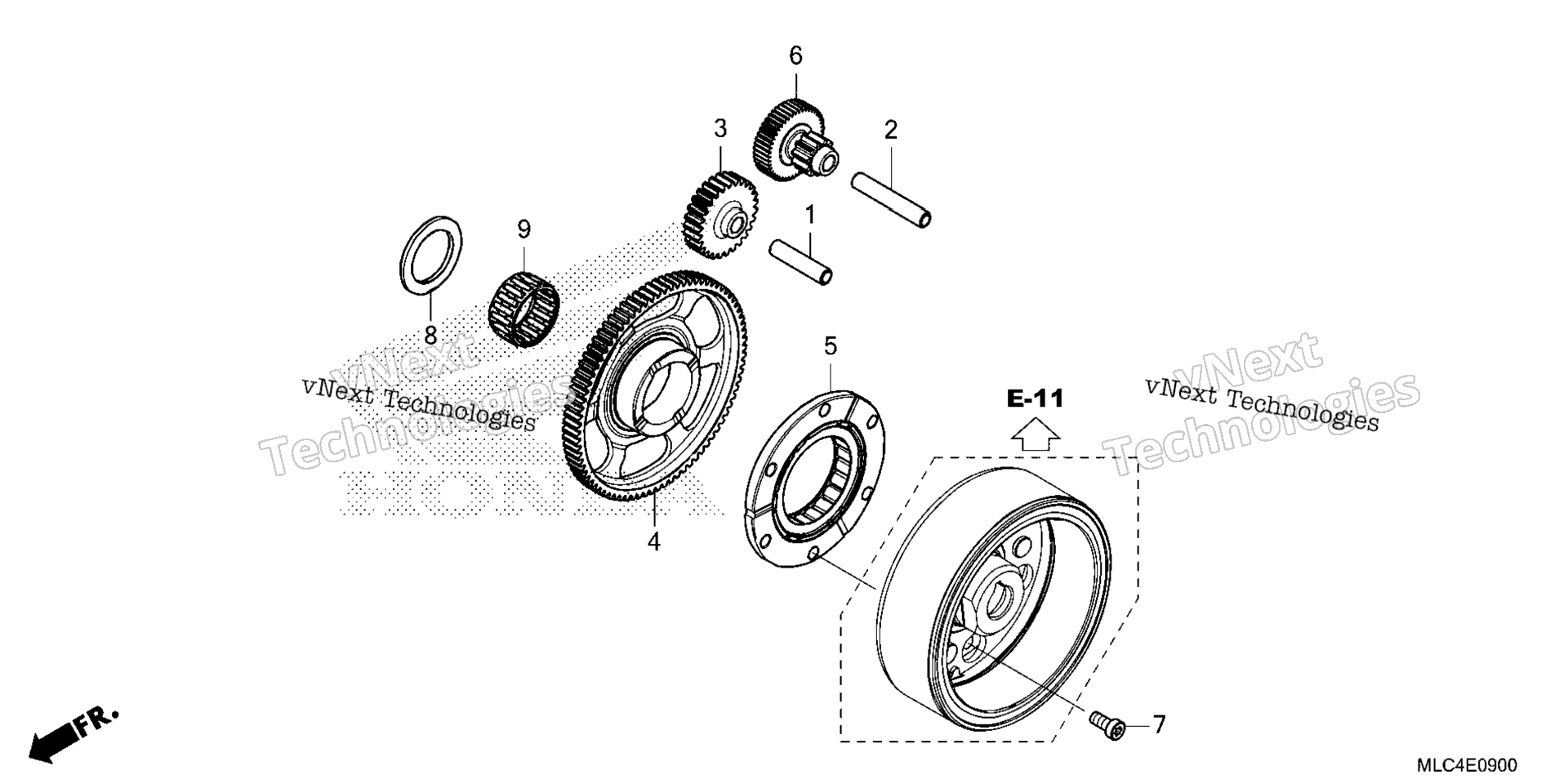

Схема пусковой системы CLUTCH для XL750 AC
Схема
Детали
Номер
Наименование детали
Цена
1
PIN (10X44) art. 28102-ME9-000
По запросу
2
PIN (10X58) art. 28102-MEH-000
По запросу
3
GEAR, STARTER IDLE (27T) art. 28106-MLB-D00
По запросу
4
GEAR, STARTER DRIVEN (81T) art. 28110-MLB-D00
По запросу
5
CLUTCH OUTER, STARTING art. 28125-MLB-D01
По запросу
6
GEAR, STARTER REDUCTION (11T/46T) art. 28131-MLB-D00
По запросу
7
BOLT, SOCKET (8MM) art. 90010-MAY-000
По запросу
8
WASHER (35X50X3.2) art. 90401-MEA-670
По запросу
9
BEARING, NEEDLE (35X42X20) art. 91107-K0Z-901
По запросу
