модель 2024 года
- Модель XL750
- Код модели XL750 AC

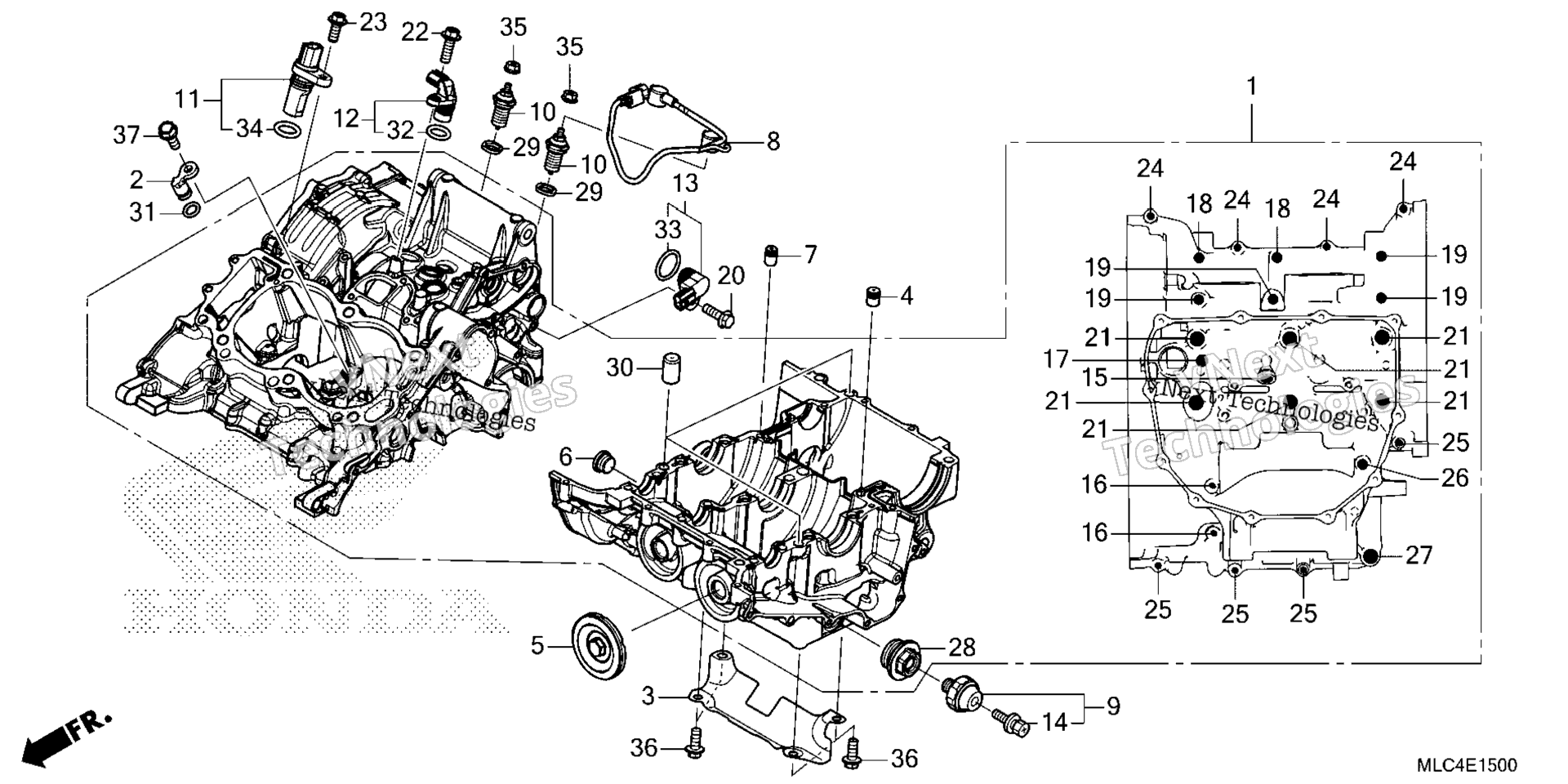

Схема картера для XL750 AC
Схема
Детали
Номер
Наименование детали
Цена
1
CRANKCASE SET art. 11000-MLB-D00
По запросу
2
JET, OIL art. 11141-MLB-D01
По запросу
3
PLATE, BAFFLE art. 11203-MLB-D00
По запросу
4
ORIFICE (1.2MM) art. 11207-MKS-E00
По запросу
5
CAP (20MM) art. 11221-MLB-D00
По запросу
6
BOLT, SEALING (14MM) art. 12206-MBW-000
По запросу
7
ORIFICE (1.7MM) art. 15516-MLB-D00
По запросу
8
SUB-HARNESS, NEUTRAL & SPINDLE art. 32106-MLB-D00
По запросу
9
SWITCH ASSY., OIL PRESSURE (DENSO) art. 35500-MEH-661
По запросу
10
SWITCH ASSY., NEUTRAL art. 35600-MKF-D41
По запросу
11
SENSOR ASSY., CRANK art. 37500-K26-G82
По запросу
12
SENSOR ASSY., SPEED art. 37700-K48-A01
По запросу
13
SENSOR ASSY., ANGLE (350DEGREE) art. 38800-HL8-A01
По запросу
14
BOLT-WASHER (4X8) (DENSO) art. 90002-PA6-003
По запросу
15
BOLT, SEALING (12X8) art. 90002-RGA-000
По запросу
16
BOLT, FLANGE (6X90) art. 90004-PC9-000
По запросу
17
BOLT, SOCKET (10MM) art. 90005-MAZ-000
По запросу
18
BOLT, FLANGE (8X45) art. 90005-MLB-D00
По запросу
19
BOLT, FLANGE (8X75) art. 90006-K64-N00
По запросу
20
BOLT, KNOCK (6MM) art. 90011-MGE-D00
По запросу
21
BOLT, FLANGE (10X130) art. 90015-MKS-E00
По запросу
22
BOLT, FLANGE (6X18) (S-NSHF) art. 90026-GHB-650
По запросу
23
BOLT, FLANGE (6X16) (S-NSHF) art. 90028-GHB-640
По запросу
24
BOLT, FLANGE (6X32) art. 90030-GHB-710
По запросу
25
BOLT, FLANGE (6X45) art. 90030-GHB-750
По запросу
26
BOLT, FLANGE (8X55) art. 90035-GHB-770
По запросу
27
BOLT, FLANGE (10X70) art. 90040-GHB-800
По запросу
28
BOLT, SEALING (22MM) art. 90048-MFL-000
По запросу
29
WASHER, NEUTRAL art. 90443-MJ6-000
По запросу
30
PIN, DOWEL (10X16) art. 90701-MV9-670
По запросу
31
O-RING (6.8X1.9) (ARAI) art. 91301-ZM0-V31
По запросу
32
O-RING B art. 91303-MKH-D21
По запросу
33
O-RING (16.5X2.5) art. 91310-MGE-D01
По запросу
34
O-RING art. 91333-PNC-006
По запросу
35
NUT, FLANGE (4MM) art. 94050-04000
По запросу
36
BOLT, FLANGE (6X14) art. 95701-06014-00
По запросу
37
BOLT, FLANGE (6X16) art. 95701-06016-00
По запросу
