модель 2024 года
- Модель XL750
- Код модели XL750 AC

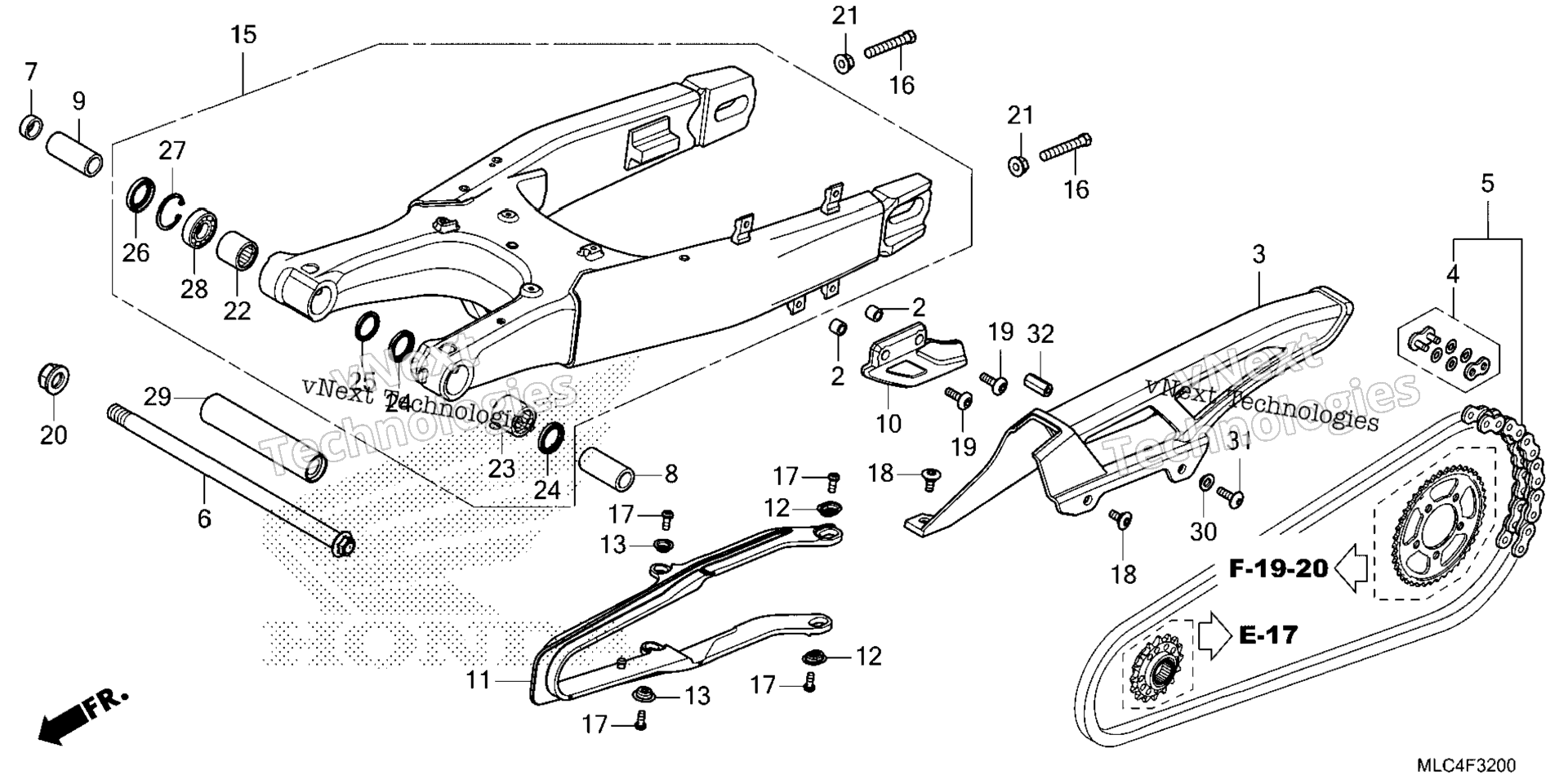

Схема маятниковая вилки для XL750 AC
Схема
Детали
Номер
Наименование детали
Цена
2
COLLAR, CHAIN GUARD art. 52161-MLC-D00
По запросу
3
CASE, DRIVE CHAIN art. 40510-MKS-E00
По запросу
4
MASTER LINK (RK JAPAN) art. 40545-MLB-D02
По запросу
4
MASTER LINK (DAIDO) art. 40545-MLB-D01
По запросу
5
CHAIN, DRIVE (RK520KZOZ2-130LJ) (RK JAPAN) art. 40540-MLC-D02
По запросу
5
CHAIN, DRIVE (DID520VM5-130ZB) (DAIDO) art. 40540-MLC-D01
По запросу
6
BOLT, SWINGARM PIVOT art. 52101-MLB-D00
По запросу
7
COLLAR A, PIVOT art. 52141-MKS-E00
По запросу
8
COLLAR, L. PIVOT DISTANCE art. 52143-MLB-D00
По запросу
9
COLLAR, R. PIVOT DISTANCE art. 52143-MKS-E00
По запросу
10
GUARD, CHAIN art. 52160-MKS-E00
По запросу
11
SLIDER, CHAIN art. 52170-MLC-D00
По запросу
12
WASHER, CHAIN SLIDER art. 52171-KR6-000
По запросу
13
WASHER, CHAIN SLIDER art. 52171-MAN-620
По запросу
15
SWINGARM SUB-ASSY., RR. (TYPE1) art. 52200-MKS-E00ZB
По запросу
16
BOLT, HEX. (8X50) art. 90106-MCF-D00
По запросу
17
SCREW, PAN (5X12) art. 90107-MJP-G50
По запросу
18
SCREW, SPECIAL (6X14) art. 90118-MJK-N20
По запросу
19
BOLT, SPECIAL (6X20) art. 90119-MKS-E00
По запросу
20
NUT, U (16MM) art. 90305-MY5-731
По запросу
21
NUT, HEX. (8MM) art. 90309-357-000
По запросу
22
BEARING, NEEDLE (24X31X28) art. 91063-MZ1-003
По запросу
23
BEARING, NEEDLE (NTN) art. 91071-MT7-003
По запросу
24
DUST SEAL (25X33X4) art. 91202-MAL-601
По запросу
25
OIL SEAL (24X31X3.5) art. 91203-GC8-003
По запросу
26
DUST SEAL (23X35X5) art. 91214-MAL-601
По запросу
27
CIRCLIP, INNER (35MM) art. 94520-35000
По запросу
28
BEARING, RADIAL BALL (6003) art. 96100-60030-10
По запросу
29
COLLAR, CENTER PIVOT DISTANCE art. 52141-MLC-D00
По запросу
30
COLLAR, CHAIN CASE art. 40511-MLC-D00
По запросу
31
SCREW, PAN (6X20) art. 90119-MKJ-D00
По запросу
32
NUT, SPECIAL (6MM) art. 90304-MLC-D00
По запросу
