модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535M)

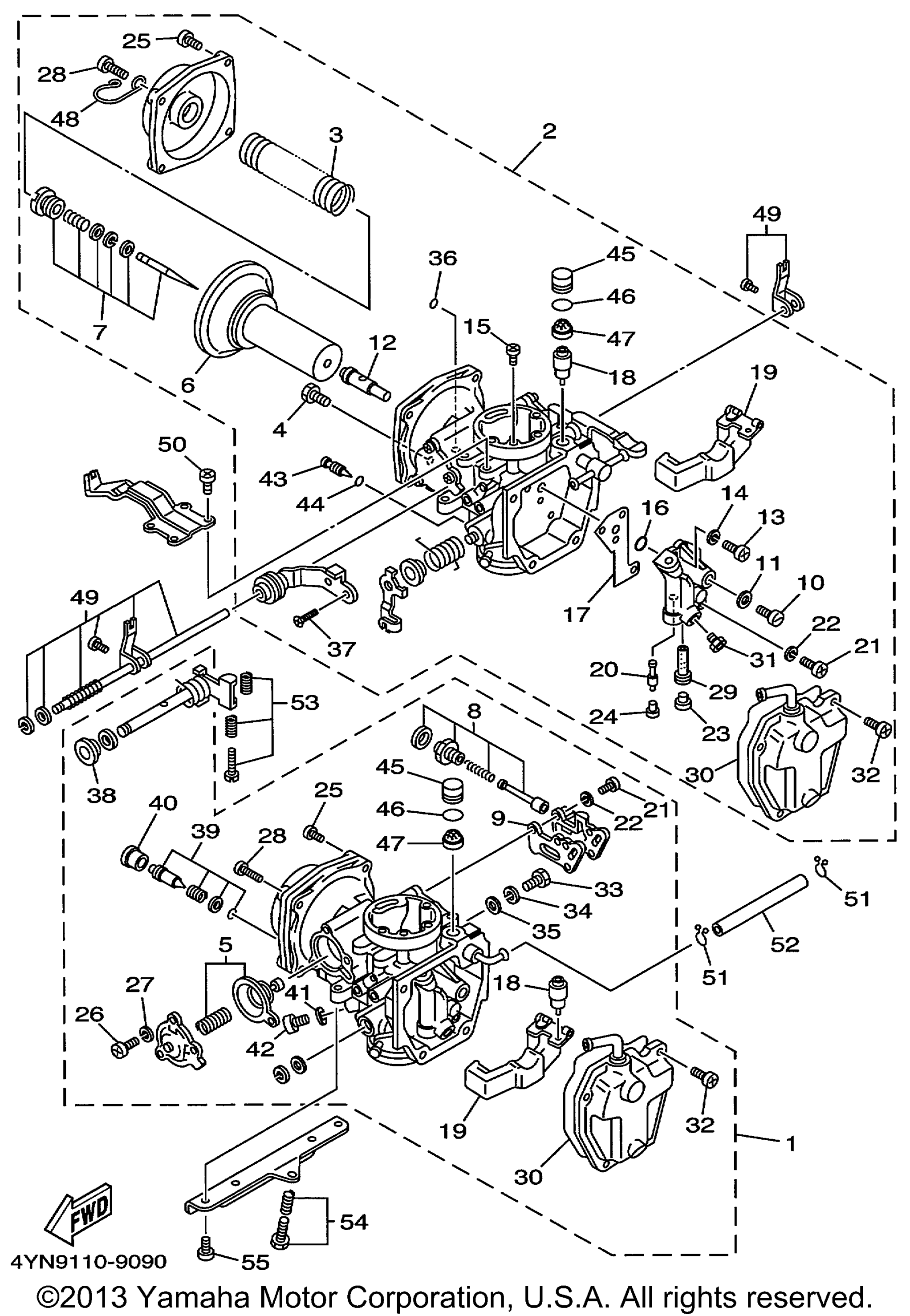

Схема карбюратора для VIRAGO 535 (XV535M)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly 1 art. 3JC-14901-40-00
По запросу
1
Carburetor Assembly 1 art. 3JC-14901-50-00
По запросу
2
Carburetor Assembly 2 art. 3JC-14902-50-00
По запросу
2
Carburetor Assembly 2 art. 3JC-14902-40-00
По запросу
3
. Spring, Diaphragm art. 1FK-14933-00-00
По запросу
4
. Jet, Pilot Air (#170) art. 3G2-14231-34-00
По запросу
5
. Diaphragm Set 5 art. 22U-1490H-00-00
По запросу
6
. Diaphragm Assembly art. 41R-14940-09-00
По запросу
7
. Needle Set UR REAR art. 3JC-1490J-10-00
По запросу
7
. Needle Set UR FRONT art. 3JC-1490J-00-00
По запросу
8
. Starter Set art. 11H-1410A-00-00
По запросу
9
. Gasket art. 3JB-14536-00-00
По запросу
10
. .Screw art. 22U-14565-00-00
По запросу
11
. Washer, Main Jet art. 137-14153-00-00
По запросу
12
. Nozzle, Main art. 2JU-14141-90-00
По запросу
13
. .Screw, Pan Head art. 98507-04018-00
По запросу
14
Шайба Yamaha art. 92990-04100-00
от 168 ₽
15
. .Jet,Pilot Air(#70) art. 3G2-14231-14-00
По запросу
16
. O-Ring art. 22U-14147-00-00
По запросу
17
. Gasket art. 3JB-14199-00-00
По запросу
18
Клапан игольчатый карбюратора Yamaha art. 1FK-14190-15-00
от 4 893 ₽
19
. Float art. 1FK-14985-00-00
По запросу
20
. Jet, Pilot (# 35) art. 4G0-14142-35-A0
По запросу
21
. Screw, Pan Head art. 98511-04012-00
По запросу
22
Шайба Yamaha art. 92990-04100-00
от 168 ₽
23
. Cap art. 22U-14968-00-00
По запросу
24
. Cap art. 22V-14968-00-00
По запросу
25
Болт Yamaha 98580-05014-00 art. 98502-05014-00
от 368 ₽
26
. .Screw, Pan Head art. 98580-04010-00
По запросу
27
Шайба Yamaha art. 92990-04100-00
от 168 ₽
28
. Screw, Pan Head art. 90157-05050-00
По запросу
29
. Pipe, Main Breed art. 2JU-1414G-00-00
По запросу
30
. O-Ring art. 22V-14147-00-00
По запросу
31
. Jet, Main (#135) UR REAR art. 3G2-14231-27-00
По запросу
31
. Jet, Main (#137.5) UR FRONT art. 3G2-1423A-78-00
По запросу
32
Болт Yamaha art. 98517-05012-00
По запросу
33
. Plug, Screw art. 341-14991-00-00
По запросу
34
. Washer art. 26H-14952-00-00
По запросу
35
. .Washer art. 22U-14952-00-00
По запросу
36
. O-Ring art. 93210-03119-00
По запросу
37
. Screw, Flat Head art. 98707-06010-00
По запросу
38
. Washer art. 341-14954-00-00
По запросу
39
. .Pilot Screw Set art. 12R-14105-00-00
По запросу
40
. .Cap art. 3F9-14118-00-00
По запросу
41
. .Gasket art. 127-14198-00-00
По запросу
42
. Screw, Pan Head art. 98907-08014-00
По запросу
43
. Plug, Drain art. 2L1-14191-00-00
По запросу
44
. O-Ring art. 214-14147-00-00
По запросу
45
. Cap art. 41R-14118-01-00
По запросу
46
. O-Ring art. 1FK-14147-00-00
По запросу
47
. Net, Filter art. 1HX-14994-00-00
По запросу
48
. Clip art. 2JU-14937-00-00
По запросу
49
Starter Lever Set, 1 art. 3JB-1490L-00-00
По запросу
50
Screw, Pan Head art. 97885-05010-00
По запросу
51
Clip art. 90467-100A1-00
По запросу
52
.Hose art. 31H-14987-00-00
По запросу
53
Stop Screw Set art. 4KM-1490K-00-00
По запросу
54
Throttle Screw Set art. 22U-14103-00-00
По запросу
55
Болт Yamaha art. 98517-06012-00
от 500 ₽
