модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535M)

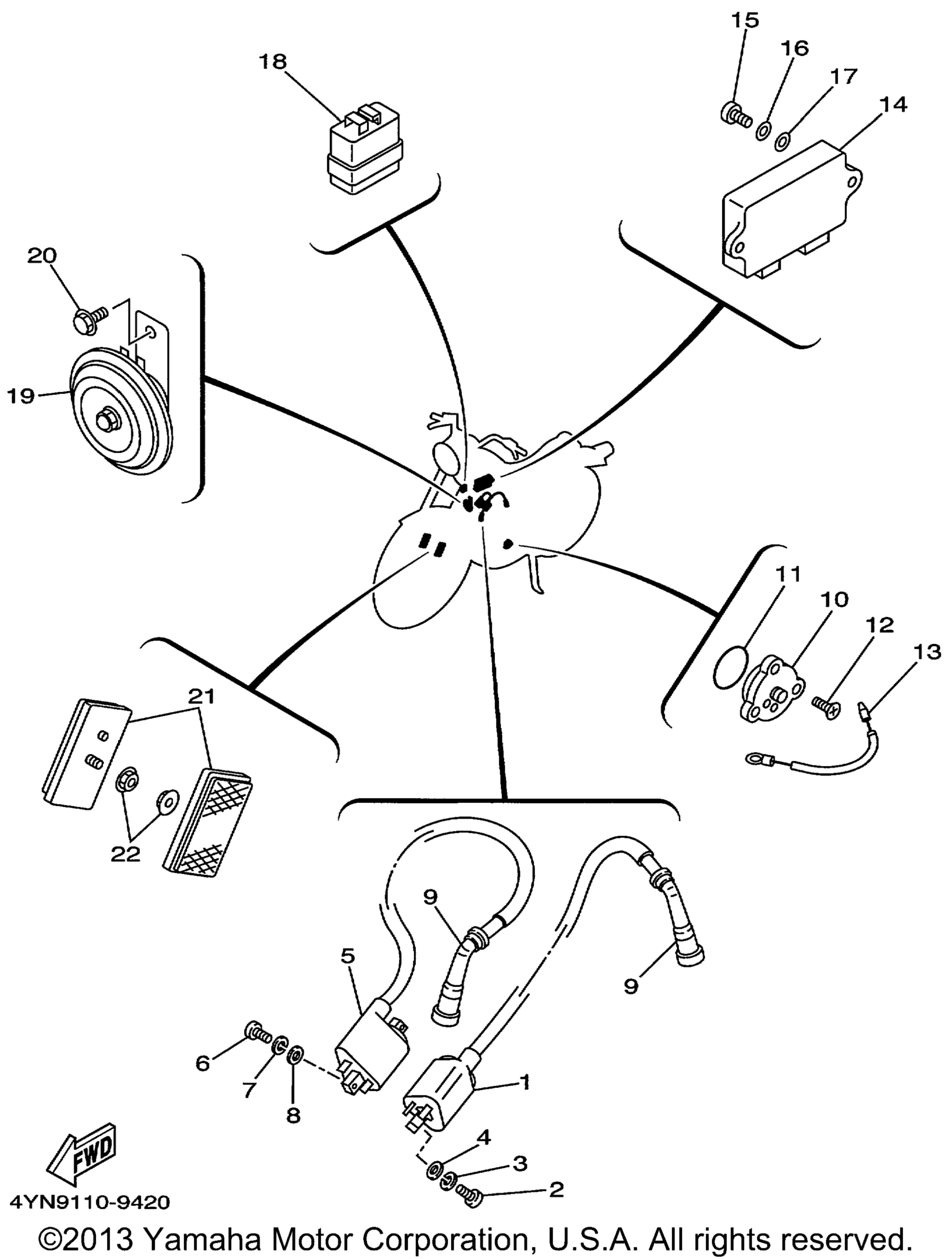

Схема электрооборудования 2 для VIRAGO 535 (XV535M)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assembly art. 2GV-82310-21-00
По запросу
2
Винт Yamaha art. 98507-05016-00
По запросу
3
Washer, Spring art. 92907-05100-00
По запросу
4
Washer, Plate art. 92907-05600-00
По запросу
5
Ignition Coil Assembly art. 2GV-82310-21-00
По запросу
6
Винт Yamaha art. 98507-05016-00
По запросу
7
Washer, Spring art. 92907-05100-00
По запросу
8
Washer, Plate art. 92907-05600-00
По запросу
9
Plug Cap Assembly art. 4VW-82370-00-00
По запросу
10
Neutral Switch Assy art. 1L9-82540-00-00
По запросу
11
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
12
Screw art. 90149-05245-00
По запросу
13
Wire, Sub Lead art. 2JX-82541-00-00
По запросу
14
Ignitor Unit Assembly art. 3BT-82305-00-00
По запросу
15
Винт Yamaha art. 98517-06020-00
от 263 ₽
16
Шайба Yamaha art. 92907-06100-00
от 473 ₽
17
Шайба Yamaha art. 92907-06600-00
от 221 ₽
18
Unavailable In Price Book art. 41R-83350-72-00
По запросу
19
Horn art. 2KG-83371-00-00
По запросу
20
Болт Yamaha art. 95817-06010-00
от 578 ₽
21
Reflector Assy art. 11H-85110-01-00
По запросу
22
Гайка art. 95707-05500-00
По запросу
