модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535M)

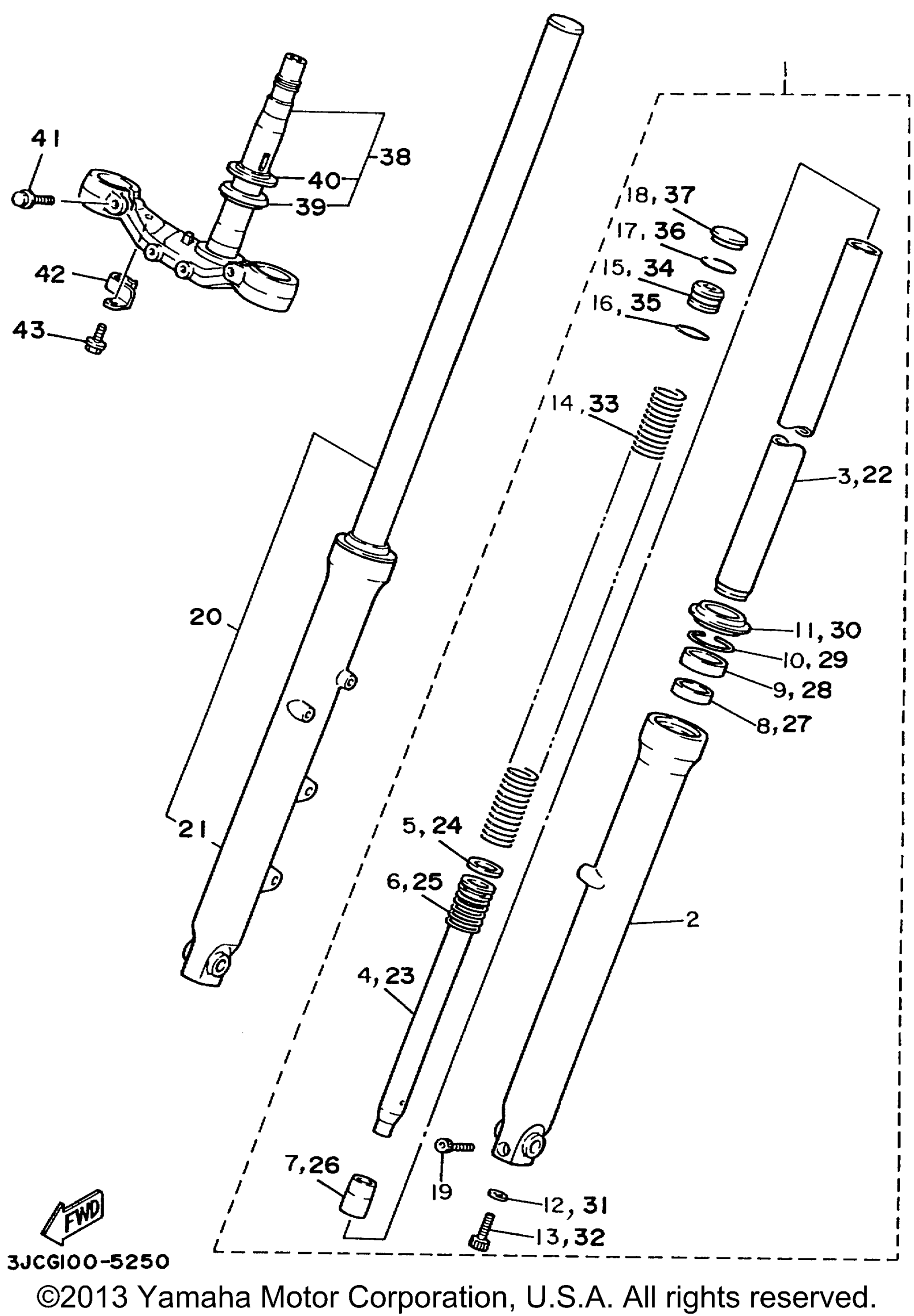

Схема передней вилки для VIRAGO 535 (XV535M)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assembly (L.H) art. 4KU-23102-01-00
По запросу
2
. Tube, Outer (Left) art. 3JB-23126-11-00
По запросу
3
. Inner Tube Comp.1 art. 2GV-23110-01-00
По запросу
4
. Piston, Front Fork art. 2GV-23171-01-00
По запросу
5
. Ring, Piston art. 1GU-23157-00-00
По запросу
6
. Spring, Rebound art. 1GU-23151-00-00
По запросу
7
. Spindle, Taper art. 1GU-23173-00-00
По запросу
8
. Metal, Slide 1 art. 2GV-23125-00-00
По запросу
9
. Oil Seal art. 2AJ-23145-00-00
По запросу
10
. Clip, Oil Seal art. 1HX-23156-00-00
По запросу
11
Пыльник пера передней вилки Yamaha art. 2GV-23144-00-00
от 2 709 ₽
12
Кольцо уплотнительное Yamaha art. 90430-08143-00
от 473 ₽
13
. .Bolt art. 91317-08025-00
По запросу
14
. Spring, Front Fork art. 2GV-23141-00-00
По запросу
15
. Bolt, Cap art. 1HX-23111-00-00
По запросу
16
. .O-Ring art. 93210-24709-00
По запросу
17
. Circlip art. 93450-32116-00
По запросу
18
. Plug, Inner Tube art. 1HX-23154-00-00
По запросу
19
. .Bolt, Hexagon Socket Head art. 91314-08035-00
По запросу
20
Front Fork Assembly (R.H) art. 4KU-23103-01-00
По запросу
21
. Tube, Outer (Right) art. 3JB-23136-11-00
По запросу
22
. Inner Tube Comp.1 art. 2GV-23110-01-00
По запросу
23
. Piston, Front Fork art. 2GV-23171-01-00
По запросу
24
. Ring, Piston art. 1GU-23157-00-00
По запросу
25
. Spring, Rebound art. 1GU-23151-00-00
По запросу
26
. Spindle, Taper art. 1GU-23173-00-00
По запросу
27
. Metal, Slide 1 art. 2GV-23125-00-00
По запросу
28
. Oil Seal art. 2AJ-23145-00-00
По запросу
29
. Clip, Oil Seal art. 1HX-23156-00-00
По запросу
30
Пыльник пера передней вилки Yamaha art. 2GV-23144-00-00
от 2 709 ₽
31
Кольцо уплотнительное Yamaha art. 90430-08143-00
от 473 ₽
32
. .Bolt art. 91317-08025-00
По запросу
33
. Spring, Front Fork art. 2GV-23141-00-00
По запросу
34
. Bolt, Cap art. 1HX-23111-00-00
По запросу
35
. .O-Ring art. 93210-24709-00
По запросу
36
. Circlip art. 93450-32116-00
По запросу
37
. Plug, Inner Tube art. 1HX-23154-00-00
По запросу
38
Under Bracket Comp art. 99999-03559-00
По запросу
39
. .Seal, Dust art. 164-23462-00-00
По запросу
40
. .Race, Ball 1 art. B6E-23411-00-00
По запросу
41
Bolt, Washer Based art. 90105-12353-00
По запросу
42
Holder, Brake Hose art. 3JB-25886-00-00
По запросу
43
Болт Yamaha art. 95817-06010-00
от 578 ₽
