модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535M)

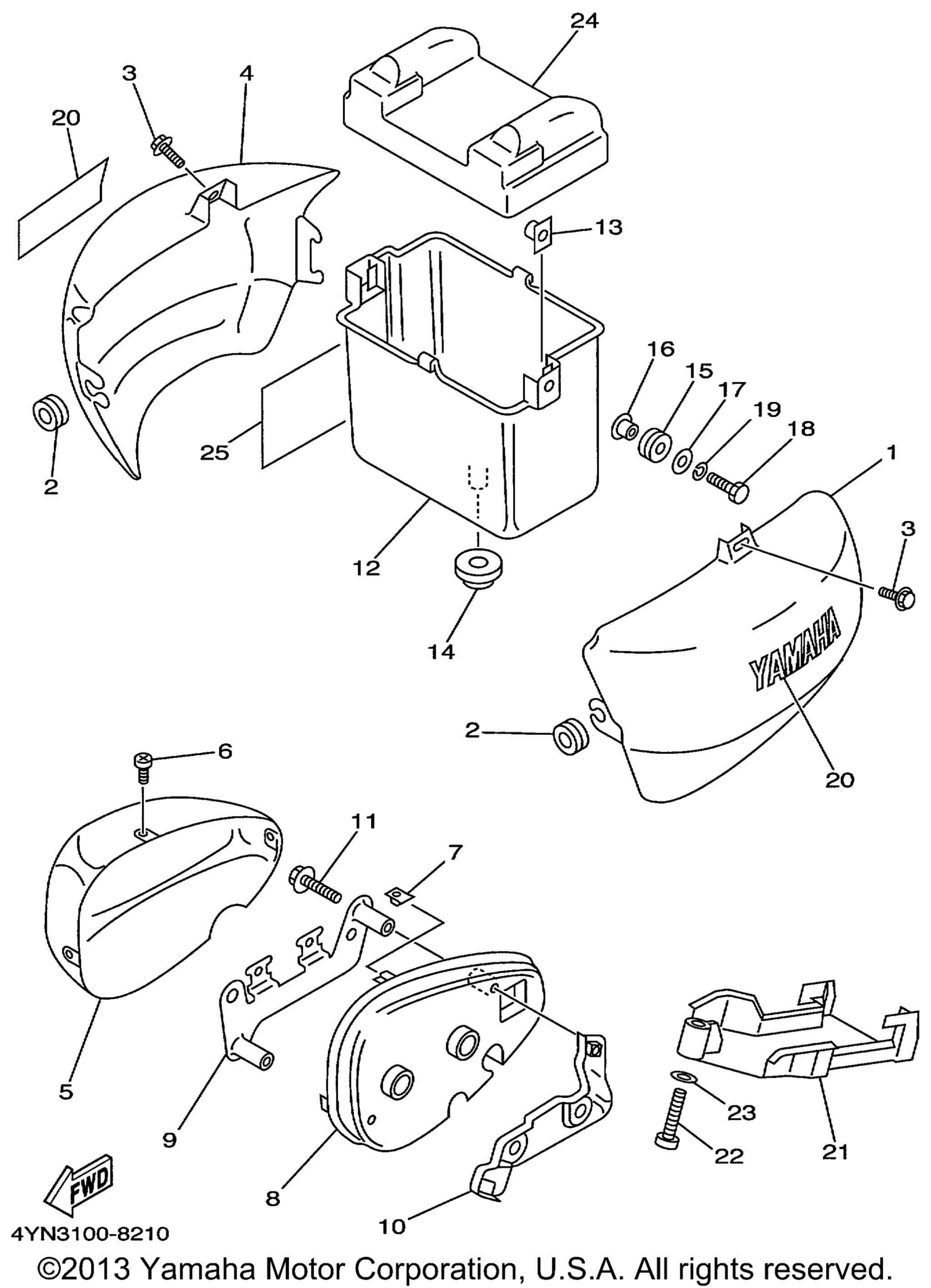

Схема боковой крышки для VIRAGO 535 (XV535M)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Side 1 BL2 art. 2GV-21711-10-P6
По запросу
2
Grommet art. 90480-12320-00
По запросу
3
Bolt, With Washer art. 90119-06123-00
По запросу
4
Cover, Side 2 BL2 art. 2GV-21721-10-P6
По запросу
5
Cover, Side 3 art. 2GV-21731-00-93
По запросу
6
Screw, Tapping art. 97704-40012-00
По запросу
7
Nut, Spring art. 90183-04027-00
По запросу
8
Panel 1 art. 2GV-2172A-00-00
По запросу
9
Panel 2 art. 2GV-2172F-00-00
По запросу
10
Stay, Side Cover 2 art. 2GV-2174E-00-00
По запросу
11
Болт с фланцем art. 95817-06040-00
По запросу
12
Box art. 2GV-21171-00-00
По запросу
13
Plate art. 31A-14477-10-00
По запросу
14
Grommet art. 90480-22362-00
По запросу
15
Grommet art. 90480-14229-00
По запросу
16
Collar art. 90387-07391-00
По запросу
17
Washer Plain art. 90201-06380-00
По запросу
18
Bolt art. 97017-06025-00
По запросу
19
Шайба Yamaha art. 92907-06100-00
от 473 ₽
20
Emblem, Yamaha art. 99247-00080-00
По запросу
21
Plate art. 3JB-2176E-00-00
По запросу
22
Screw, Pan Head art. 98507-06035-00
По запросу
23
Шайба Yamaha art. 92907-06600-00
от 221 ₽
24
Lid art. 3JB-28185-00-00
По запросу
25
Plate, Epa 2 (California) art. 3JC-2179R-70-00
По запросу
25
Plate, Epa 1 (Non California) art. 3JC-2179V-70-00
По запросу
