модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535M)

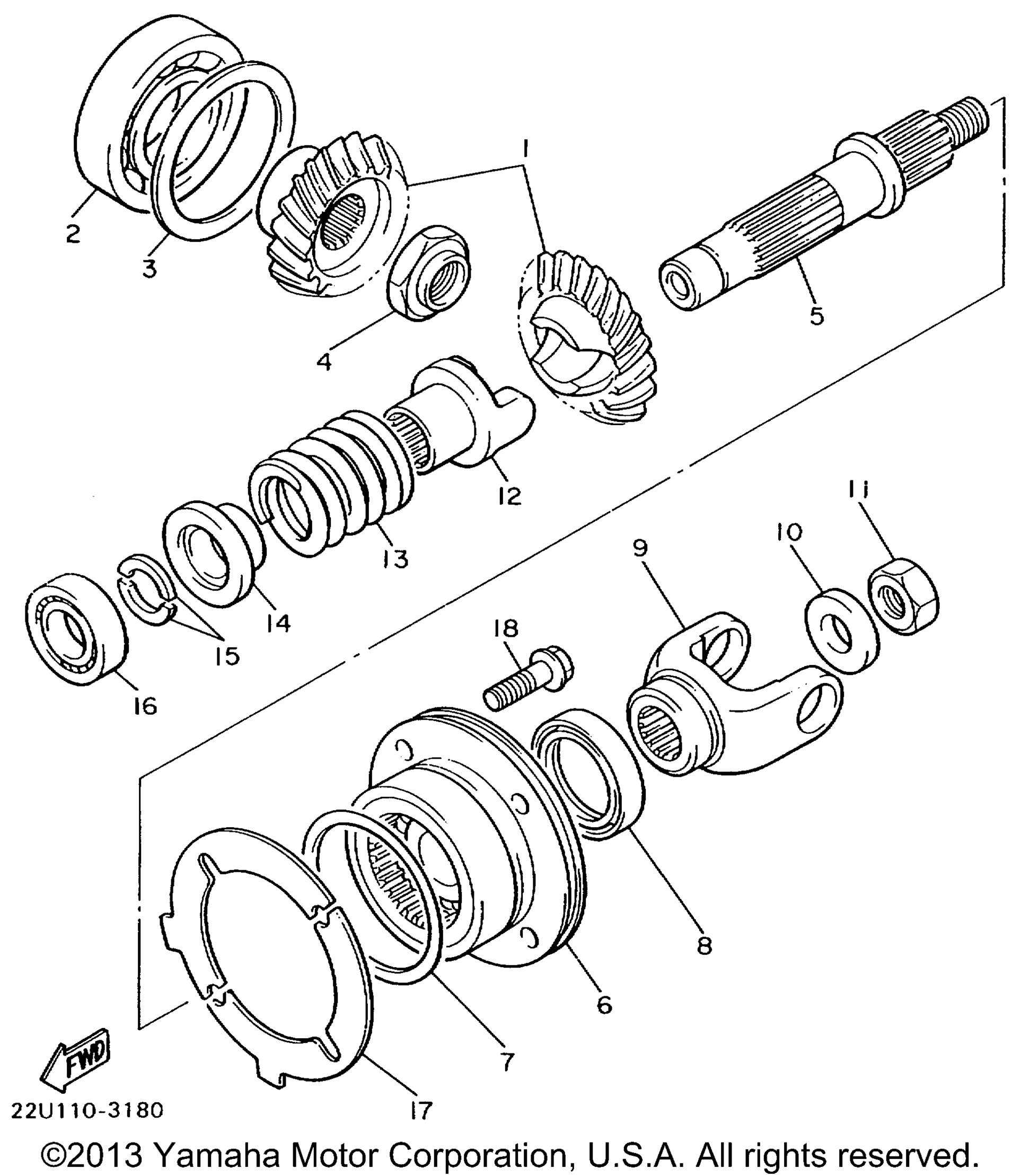

Схема средней передачи привода для VIRAGO 535 (XV535M)
Схема
Детали
Номер
Наименование детали
Цена
1
Middle Gear Comp art. 22U-Y1754-00-00
По запросу
2
Bearing art. 93306-20711-00
По запросу
3
Shim, Thrust (0.40T) UR art. 4H7-17537-00-40
По запросу
3
Shim, Thrust (0.30T) UR art. 4H7-17537-00-30
По запросу
3
Shim, Thrust (0.20T) UR art. 4H7-17537-00-20
По запросу
4
Nut art. 90179-18396-00
По запросу
5
Shaft, Middle Driven art. 22U-17553-01-00
По запросу
6
Houshing Comp art. 4H7-W1752-00-00
По запросу
7
Уплотнительное кольцо Yamaha art. 93210-71360-00
По запросу
8
Сальник редуктора Yamaha art. 93101-35097-00
от 2 153 ₽
9
Yoke, Joint art. 22U-17556-00-00
По запросу
10
Шайба, пластина art. 90201-14633-00
По запросу
11
Гайка Yamaha art. 90185-14070-00
По запросу
12
Cam, Driven art. 22U-17527-01-00
По запросу
13
Spring, Compression art. 90501-60716-00
По запросу
14
Holder art. 22U-17524-00-00
По запросу
15
Washer, Thrust art. 3H5-17529-00-00
По запросу
16
Подшипник КПП Yamaha art. 93306-00426-00
По запросу
17
Shim, Pinion (0.10T) UR art. 3JB-17531-00-00
По запросу
17
Shim, Pinion (0.20T) UR art. 3JB-17531-20-00
По запросу
17
Shim, Pinion (0.15T) UR art. 3JB-17531-10-00
По запросу
18
Bolt, Flange art. 95817-08030-00
По запросу
