модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535M)

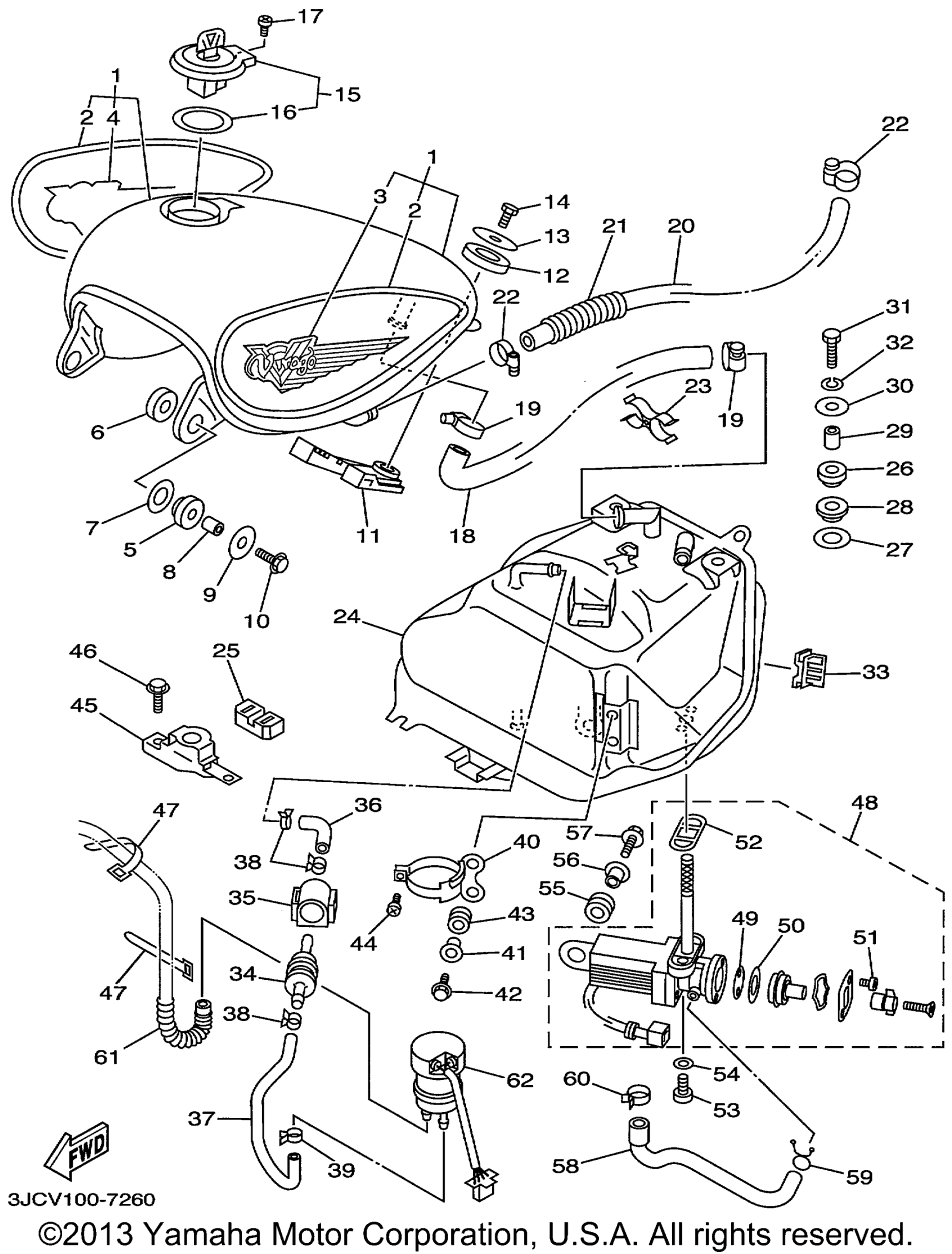

Схема топливного бака для VIRAGO 535 (XV535M)
Схема
Детали
Номер
Наименование детали
Цена
1
Sub Tank Assembly BL2 art. 3BR-Y2428-M0-4B
По запросу
1
Sub Tank Assembly BL2 art. 3JC-Y2428-90-4B
По запросу
2
. Graphic Set art. 4KU-24240-40-00
По запросу
3
. Emblem 1 art. 4KU-24161-21-00
По запросу
4
. Emblem 2 art. 4KU-24162-21-00
По запросу
5
Damper, Locating 2 art. 1FK-24182-00-00
По запросу
6
Damper, Locating 3 art. 23T-24724-01-00
По запросу
7
Washer, Special art. 1FK-24186-00-00
По запросу
8
Collar art. 90387-06387-00
По запросу
9
Washer, Plate art. 90201-066M2-00
По запросу
10
Bolt, Flange (Small Head) art. 95024-06025-00
По запросу
11
Damper, Locating 2 art. 3JB-24182-00-00
По запросу
12
Damper, Locating 3 art. 42X-24183-00-00
По запросу
13
Washer, Plate art. 90201-08569-00
По запросу
14
Bolt art. 97017-08016-00
По запросу
15
Cap Assy art. 4X7-24602-10-00
По запросу
15
Cap Assy art. 20K-24602-10-00
По запросу
16
. .Packing, Cap art. 4X7-24612-00-00
По запросу
17
Bolt art. 91317-05010-00
По запросу
18
Pipe 6 art. 3JB-24316-00-00
По запросу
19
Hose Clamp Assy art. 90450-22M14-00
По запросу
20
Pipe 7 art. 3JB-24317-00-00
По запросу
21
Spring, Compression art. 90501-101J4-00
По запросу
22
Hose Clamp Assy art. 90450-22M14-00
По запросу
23
Clamp 1 art. 3JB-24135-00-00
По запросу
24
Fuel Tank Comp YB art. 3JC-24110-00-33
По запросу
24
Fuel Tank Comp YB art. 3JB-24110-01-33
По запросу
25
Damper, Locating 1 art. 2GV-24181-00-00
По запросу
26
Damper, Locating 2 art. 1FK-24182-00-00
По запросу
27
Damper, Locating 3 art. 23T-24724-01-00
По запросу
28
Washer, Special art. 1FK-24186-00-00
По запросу
29
Collar art. 90387-06387-00
По запросу
30
Washer, Plate art. 90201-065G8-00
По запросу
31
Болт Yamaha art. 97017-06030-00
По запросу
32
Шайба Yamaha art. 92907-06100-00
от 473 ₽
33
Damper, Locating 4 art. 2GV-24184-00-00
По запросу
34
Filter Assy art. 1FK-24560-10-00
По запросу
35
Bracket, Filter art. 1FK-24566-00-00
По запросу
36
Pipe, Fuel 1 art. 2GV-24311-00-00
По запросу
37
Pipe 2 art. 2GV-24312-00-00
По запросу
38
Clip art. 90467-11044-00
По запросу
39
Clip art. 90467-10135-00
По запросу
40
Bracket, Fuel Pump art. 2GV-24491-00-00
По запросу
41
Collar art. 90387-062L2-00
По запросу
42
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
43
Grommet art. 90480-13163-00
По запросу
44
Винт Yamaha art. 98507-05016-00
По запросу
45
Bracket, Fuel Tank 1 art. 2GV-24191-00-00
По запросу
46
Bolt, With Washer art. 90119-06123-00
По запросу
47
Band, Switch Cord art. 437-83936-11-00
По запросу
48
Fuel Cock Assembly 1 art. 3JB-24500-03-00
По запросу
49
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
50
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
51
. .Screw, Pan Head art. 98517-03008-00
По запросу
52
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
53
Screw, Special Shape art. 90149-06008-00
По запросу
54
Washer, Plate art. 90202-05187-00
По запросу
55
Grommet art. 90480-14023-00
По запросу
56
Collar art. 90387-06158-00
По запросу
57
Bolt, Flange art. 95822-06025-00
По запросу
58
Pipe 4 art. 3JB-24314-00-00
По запросу
59
Clip art. 90467-100A1-00
По запросу
60
Clip art. 90467-11044-00
По запросу
61
Spring, Compression art. 90501-100F8-00
По запросу
62
Fuel Pump Comp art. 1HX-13907-01-00
По запросу
