модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535M)

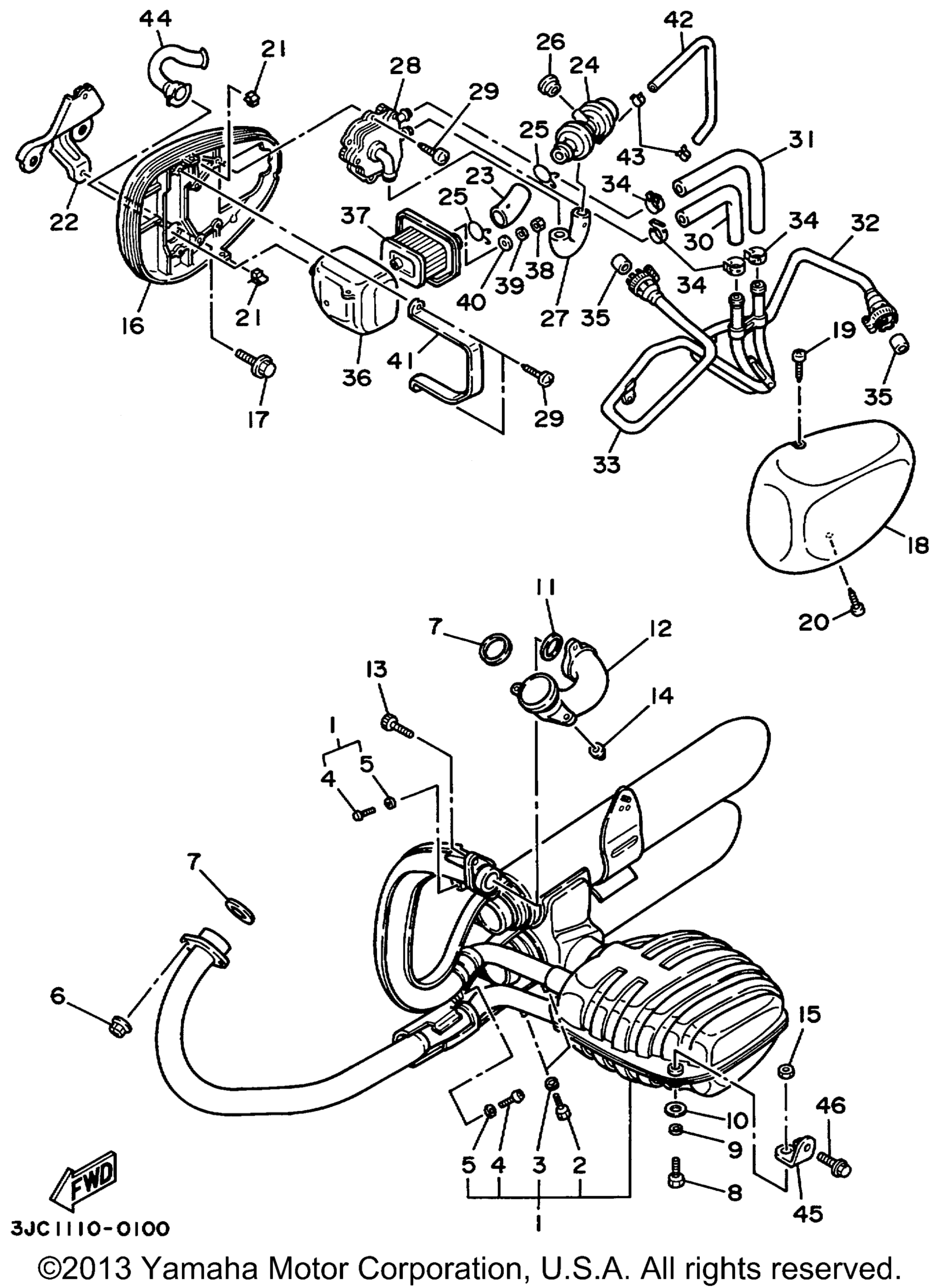

Схема выхлопной системы для VIRAGO 535 (XV535M)
Схема
Детали
Номер
Наименование детали
Цена
1
Muffler Comp. 1 art. 3JC-14703-00-00
По запросу
2
. Bolt art. 90101-06576-00
По запросу
3
Шайба Yamaha art. 92990-06600-00
от 420 ₽
4
Винт Yamaha art. 98517-06020-00
от 263 ₽
5
Шайба Yamaha art. 92907-06600-00
от 221 ₽
6
Гайка Yamaha art. 90179-08410-00
По запросу
7
Gasket, Exhaust Pipe art. 4BE-14613-00-00
По запросу
8
Bolt art. 97017-08030-00
По запросу
9
.Washer art. 92907-08700-00
По запросу
10
Шайба, пластина art. 92907-08600-00
По запросу
11
Gasket, Exhaust Pipe art. 4BR-14613-00-00
По запросу
12
Joint, Exhaust 2 art. 2GV-14625-00-00
По запросу
13
Болт Yamaha art. 91317-06025-00
от 368 ₽
14
Nut,Self-Locking art. 90185-08146-00
По запросу
15
Nut art. 95317-08700-00
По запросу
16
Plate, Air Cleaner art. 2GV-14663-00-00
По запросу
17
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
18
Cover 1 art. 2GV-14603-00-00
По запросу
19
Screw, Tapping art. 97704-40012-00
По запросу
20
Screw, Tapping art. 90163-04003-00
По запросу
21
Nut, Spring art. 90183-04027-00
По запросу
22
Plate, Cleaner Case Fitting art. 2GV-14484-00-00
По запросу
23
Hose, Bend 2 art. 3BM-14882-00-00
По запросу
24
Air Cut Valve Assy art. 1RV-14840-00-00
По запросу
25
Clip art. 90467-26111-00
По запросу
26
Plug art. 90338-10132-00
По запросу
27
Hose, Bend 3 art. 3BM-14883-00-00
По запросу
28
Reed Valve Assy art. 3BM-14808-00-00
По запросу
29
Screw, Tapping art. 97707-60514-00
По запросу
30
Hose, Bend 4 art. 42H-14885-00-00
По запросу
31
Hose, Bend 5 art. 3BM-14885-00-00
По запросу
32
Pipe 1 art. 3BM-14871-03-00
По запросу
33
Pipe 2 art. 3BM-14872-01-00
По запросу
34
Clip art. 90468-08104-00
По запросу
35
Gasket, Muffler art. 42H-14714-10-00
По запросу
36
Case, Air Cleaner art. 42H-14857-00-00
По запросу
37
Cap, Case art. 42H-14858-00-00
По запросу
38
Nut art. 95317-05600-00
По запросу
39
Washer art. 92907-05200-00
По запросу
40
Washer, Plate art. 90202-05057-00
По запросу
41
Bracket art. 3BM-14867-00-00
По запросу
42
Hose, Vacuum Sensing 1 art. 3BM-13542-00-00
По запросу
43
Clip art. 90467-08092-00
По запросу
44
Hose, Bend 1 art. 1TA-14881-00-00
По запросу
45
Bracket 2 art. 2GV-2138L-00-00
По запросу
46
Болт с фланцем art. 95817-08016-00
По запросу
