модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535M)

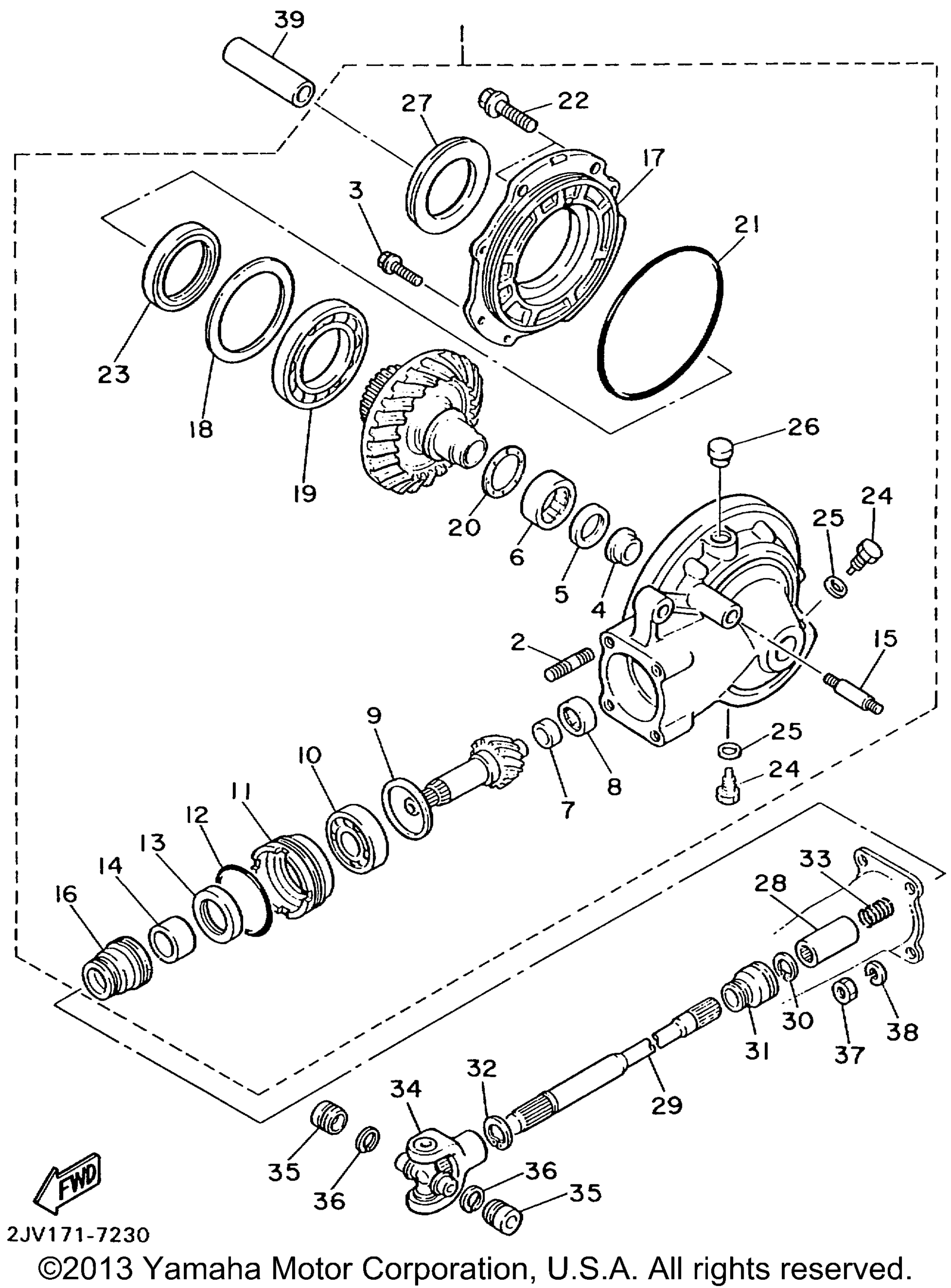

Схема приводного вала для VIRAGO 535 (XV535M)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Axle Gear Case Assembly art. 2NT-46101-00-00
По запросу
2
. Bolt, Stud art. 90116-10361-00
По запросу
3
. .Bolt, With Washer art. 97527-08525-00
По запросу
4
. .Collar, Guide art. 22U-46153-00-00
По запросу
5
Сальник Yamaha art. 93101-30084-00
По запросу
6
. .Bearing art. 93311-43729-00
По запросу
7
. Race, Inner art. 2H7-46122-00-00
По запросу
8
. Bearing art. 2H7-46102-00-00
По запросу
9
. .Shim, Thrust (0.30T) UR art. 1J7-17537-Y0-30
По запросу
9
. .Shim, Thrust (0.40T) UR art. 1J7-17537-Y0-40
По запросу
9
. .Shim, Thrust (0.50T) UR art. 1J7-17537-Y0-50
По запросу
10
. Bearing art. 93306-30533-00
По запросу
11
. .Retainer, Bearing art. 4H7-46125-00-00
По запросу
12
Кольцо уплотнительное Yamaha art. 93210-60426-00
По запросу
13
Сальник Yamaha art. 93101-38098-00
По запросу
14
. Collar art. 90387-256G9-00
По запросу
15
. Bolt, Stud art. 90116-10249-00
По запросу
16
. Seal 1 art. 22U-46136-00-00
По запросу
17
. .Housing, Bearing art. 22U-46152-00-00
По запросу
18
Кольцо регулировочное 0.30Т art. 22U-46117-00-30
По запросу
18
Кольцо регулировочное 0.40Т art. 22U-46117-00-40
По запросу
18
Кольцо регулировочное (шим) 0.25Т art. 22U-46117-00-25
По запросу
19
. .Bearing art. 93316-01301-00
По запросу
20
. .Shim, Thrust (1.4T) UR art. 22U-46118-00-14
По запросу
20
. .Shim, Thrust (2.0T) UR art. 22U-46118-00-20
По запросу
20
. .Shim, Thrust (1.8T) UR art. 22U-46118-00-18
По запросу
20
. .Shim, Thrust (1.6T) UR art. 22U-46118-00-16
По запросу
20
. .Shim, Thrust (1.2T) UR art. 22U-46118-00-12
По запросу
21
. .O-Ring art. 93211-39569-00
По запросу
22
Болт с фланцем art. 95817-10025-00
По запросу
23
Сальник Yamaha art. 93102-65277-00
от 2 006 ₽
24
Сливная пробка Yamaha art. 90340-14132-00
По запросу
25
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
26
. .Breather Comp art. 2H7-17590-00-00
По запросу
27
. Seal, Hub Dust art. 1J7-25319-02-00
По запросу
28
Coupling, Gear art. 22U-46123-00-00
По запросу
29
Shaft, Drive art. 2GV-46172-00-00
По запросу
30
Circlip art. 93440-19112-00
По запросу
31
Seal 2 art. 22U-46137-00-00
По запросу
32
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
33
Spring, Compression art. 90501-15722-00
По запросу
34
Cross Joint Comp art. 4X7-46180-00-00
По запросу
35
Bearing art. 93399-99926-00
По запросу
36
Стопорное кольцо Yamaha art. 93440-20088-00
По запросу
37
Nut art. 95314-10600-00
По запросу
38
Washer, Spring art. 92990-10100-00
По запросу
39
Collar art. 90387-156G8-00
По запросу
