модель 2000 года
- Модель XV535
- Код модели VIRAGO 535 (XV535M)

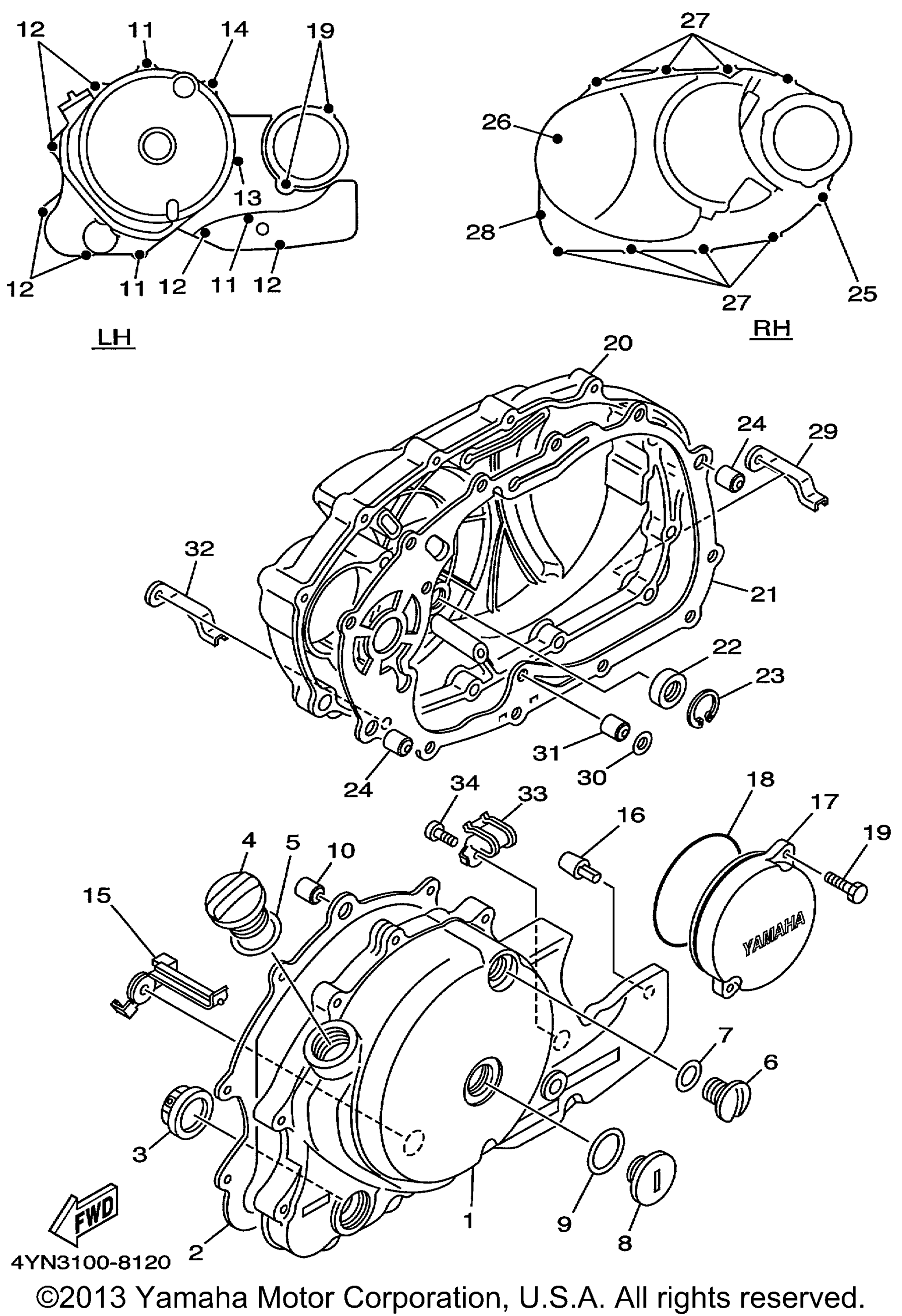

Схема крышки картера 1 для VIRAGO 535 (XV535M)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 2NT-15411-02-00
По запросу
2
Gasket, Crankcase Cover 1 art. 4VR-15451-00-00
По запросу
3
Gauge, Level art. 2H7-15361-00-00
По запросу
4
Plug, Oil Level art. 3F9-15362-10-00
По запросу
5
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
6
Plug, Straight Screw art. 90340-14068-00
По запросу
7
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
8
Plug, Straight Screw art. 90340-32088-00
По запросу
9
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
10
Палец Yamaha art. 99530-10114-00
По запросу
11
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
12
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
13
Bolt, Hexagon Socket Head art. 91314-06055-00
По запросу
14
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
15
Clamp 2 art. 3BT-15484-00-00
По запросу
16
Damper, Engine Mount 1 art. 2GV-15316-00-00
По запросу
17
Cover, Generator art. 2NT-15415-00-00
По запросу
18
O-Ring art. 93210-74316-00
По запросу
19
Bolt, Socket art. 91314-06018-00
По запросу
20
Cover, Crankcase 2 art. 2NT-15421-00-00
По запросу
21
Прокладка крышки сцепления Yamaha art. 4VR-15461-00-00
По запросу
22
Oil Seal art. 93101-14089-00
По запросу
23
Circlip art. 99009-25500-00
По запросу
24
Pin, Dowel art. 99530-10120-00
По запросу
25
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
26
Bolt, Hexagon Socket Head art. 91314-06055-00
По запросу
27
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
28
Болт Yamaha art. 91380-06025-00
от 1 092 ₽
29
Clamp art. 90462-10115-00
По запросу
30
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
31
Pin, Dowel art. 91815-16017-00
По запросу
32
Clamp art. 90462-10118-00
По запросу
33
Clamp art. 90462-06119-00
По запросу
34
Винт, головка поддона art. 98507-06010-00
По запросу
