модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABL)

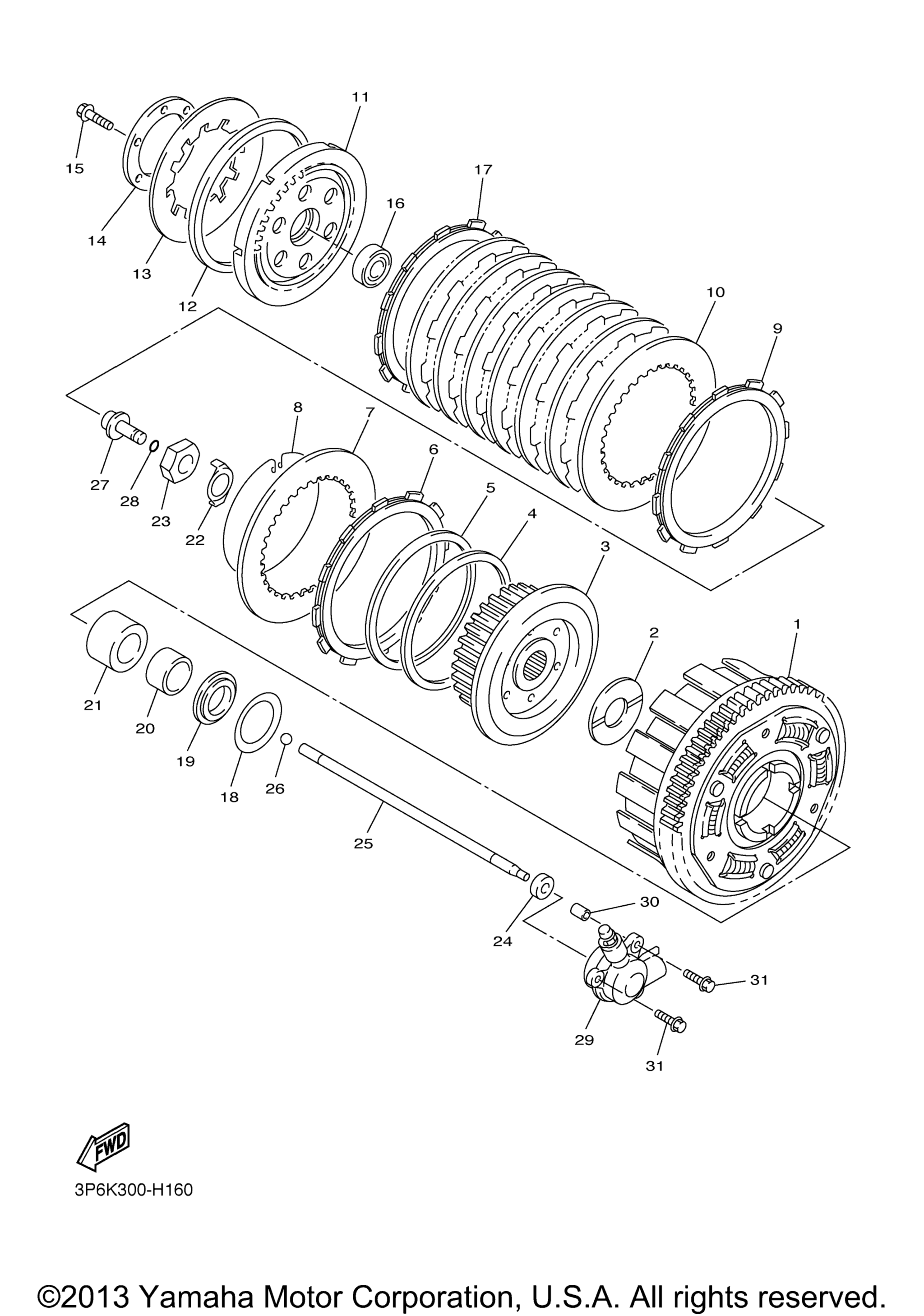

Схема сцепления для FJR1300A (FJR13ABL)
Схема
Детали
Номер
Наименование детали
Цена
1
Primary Driven Gear Comp art. 5JW-16150-00-00
По запросу
2
Plate, Thrust 1 art. 5JW-16154-00-00
По запросу
3
Boss, Clutch art. 3P6-16371-20-00
По запросу
4
Plate, Seat art. 36Y-16384-00-00
По запросу
5
Spring.,Cushion art. 36Y-16383-00-00
По запросу
6
Plate, Friction 2 art. 4XV-16331-00-00
от 8 730 ₽
7
Plate, Clutch 2 art. 2H7-16325-10-00
По запросу
8
Ring Set art. 2H7-16385-00-00
По запросу
9
Plate, Friction art. 5JW-16321-10-00
от 10 870 ₽
10
Plate, Clutch 2 art. 2H7-16325-10-00
По запросу
11
Plate, Pressure 1 art. 4XV-16351-00-00
По запросу
12
Housing, Spring art. 36Y-16335-00-00
По запросу
13
Spring, Clutch 2 art. 5JW-16334-00-00
По запросу
14
Plate, Pressure 2 art. 1TX-16352-00-00
По запросу
15
Bolt, Flange art. 95821-06025-00
По запросу
16
Подшипник Yamaha art. 93306-00315-00
По запросу
17
Plate, Friction art. 341-16321-13-00
от 8 730 ₽
18
Spring.,Absorber art. 3P6-16587-00-00
По запросу
19
Spacer 3 art. 3P6-16183-00-00
По запросу
20
Collar art. 90387-28002-00
По запросу
21
Spacer 1 art. 1MC-16181-00-00
По запросу
22
Washer, Lock art. 90215-25218-00
По запросу
23
Nut art. 90170-20323-00
По запросу
24
Oil Seal art. 93109-08061-00
По запросу
25
Rod, Push 2 art. 3P6-16357-00-00
По запросу
26
Шарик подшипника Yamaha art. 93511-32027-00
от 882 ₽
27
Rod, Push 1 art. 4KG-16356-00-00
По запросу
28
O-Ring art. 93210-06632-00
По запросу
29
Push Lever Comp art. 5JW-16381-00-00
По запросу
30
Палец Yamaha art. 99530-08012-00
от 882 ₽
31
Bolt, Flange (Small Head) art. 95024-06025-00
По запросу
