модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABL)

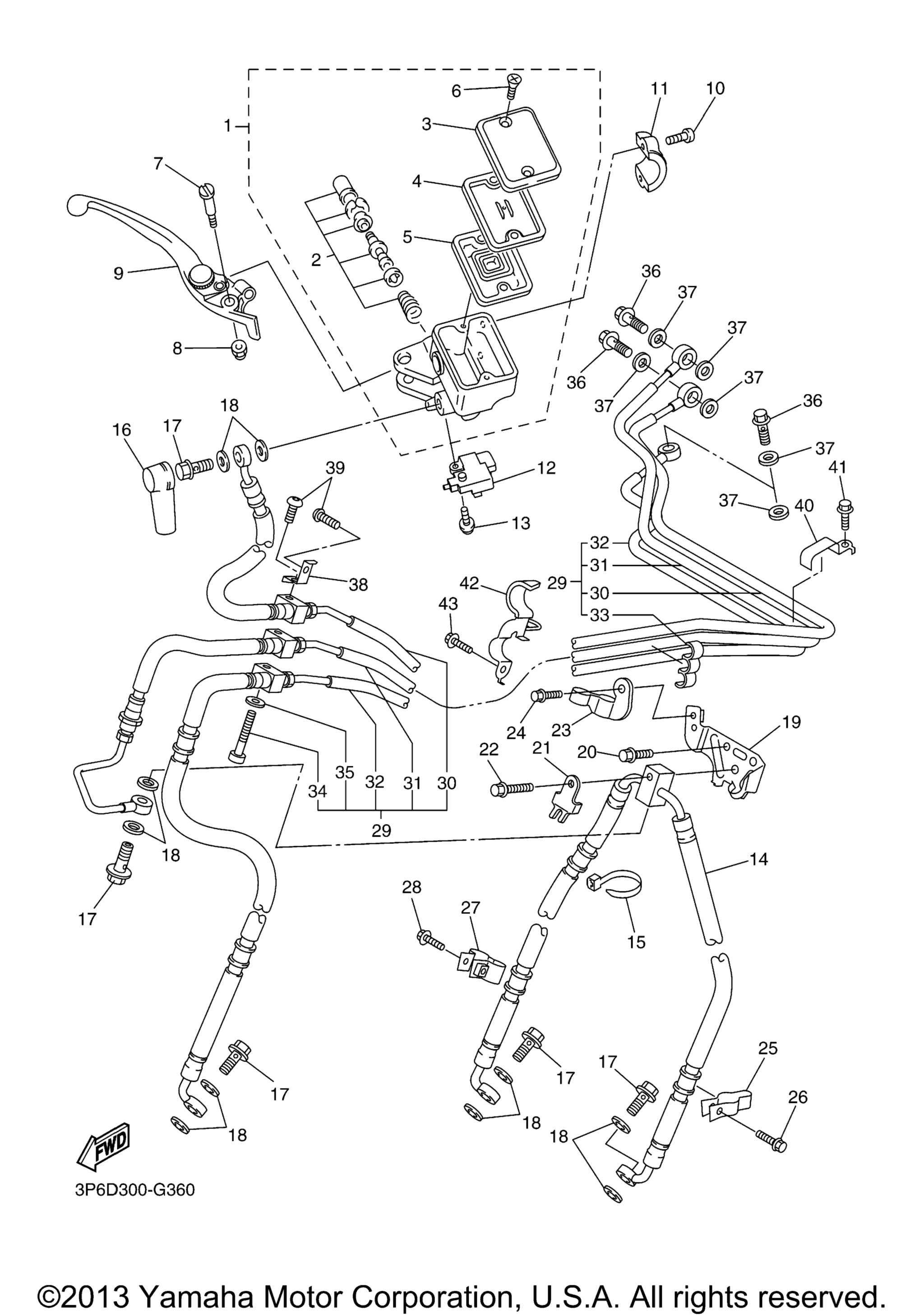

Схема переднего главного цилиндра тормоза для FJR1300A (FJR13ABL)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 3P6-W2587-11-00
По запросу
2
. .Cylinder Kit, Master art. 5JW-W0041-01-00
По запросу
3
. .Cap, Reservoir art. 5VS-25852-00-00
По запросу
4
. .Bush,Diaphragm art. 5VS-25855-00-00
По запросу
5
. .Diaphragm, Reservoir art. 20S-25854-00-00
По запросу
6
. .Screw art. 5VS-2589H-00-00
По запросу
7
Bolt, Lever art. 5VS-2589F-00-00
По запросу
8
Гайка Yamaha art. 95617-06100-00
от 368 ₽
9
Lever 2 art. 5VS-83922-00-00
По запросу
10
Bolt art. 5VS-26332-00-00
По запросу
11
Bracket, Master Cylinder art. 2D2-25867-00-00
По запросу
12
Front Stop Switch Assy art. 3P6-83980-00-00
По запросу
13
Screw, With Washer art. 97607-04214-00
По запросу
14
Hose, Brake 1 art. 3P6-25872-20-00
По запросу
15
Band art. 1UA-82591-00-00
По запросу
16
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
17
Bolt, Union art. 90401-10020-00
По запросу
18
Gasket art. 90430-10005-00
По запросу
19
Holder, Brake Hose art. 3P6-25886-00-00
По запросу
20
Болт Yamaha art. 95022-06010-00
По запросу
21
Sleeve, Caliper art. 5VS-25843-00-00
По запросу
22
Bolt, Flange art. 95022-06025-00
По запросу
23
Holder, Brake Hose 4 art. 3P6-2587A-00-00
По запросу
24
Болт Yamaha art. 95022-06010-00
По запросу
25
Holder, Brake Hose 3 art. 3P6-25887-00-00
По запросу
26
Bolt, Flange (Small Head) art. 95024-06020-00
По запросу
27
Holder, Brake Hose 2 art. 3P6-25876-00-00
По запросу
28
Bolt, Flange (Small Head) art. 95024-06020-00
По запросу
29
Brake Hose Assy art. 3P6-2584A-11-00
По запросу
30
. .Hose, Brake art. 3P6-2584B-11-00
По запросу
31
. .Hose, Brake art. 3P6-2584C-11-00
По запросу
32
. .Hose, Brake art. 3P6-2584D-11-00
По запросу
33
. .Clamp art. 90464-07003-00
По запросу
34
Болт Yamaha art. 91317-06040-00
от 368 ₽
35
Шайба Yamaha art. 92907-06600-00
от 221 ₽
36
Bolt, Union art. 90401-10020-00
По запросу
37
Gasket art. 90430-10005-00
По запросу
38
Holder, Brake Hose 1 art. 3P6-25875-00-00
По запросу
39
Болт Yamaha art. 92012-06010-00
По запросу
40
Holder 2 art. 3P6-2639F-00-00
По запросу
41
Болт Yamaha art. 95022-06010-00
По запросу
42
Holder art. 3P6-26393-00-00
По запросу
43
Болт Yamaha art. 95022-06010-00
По запросу
