модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABL)

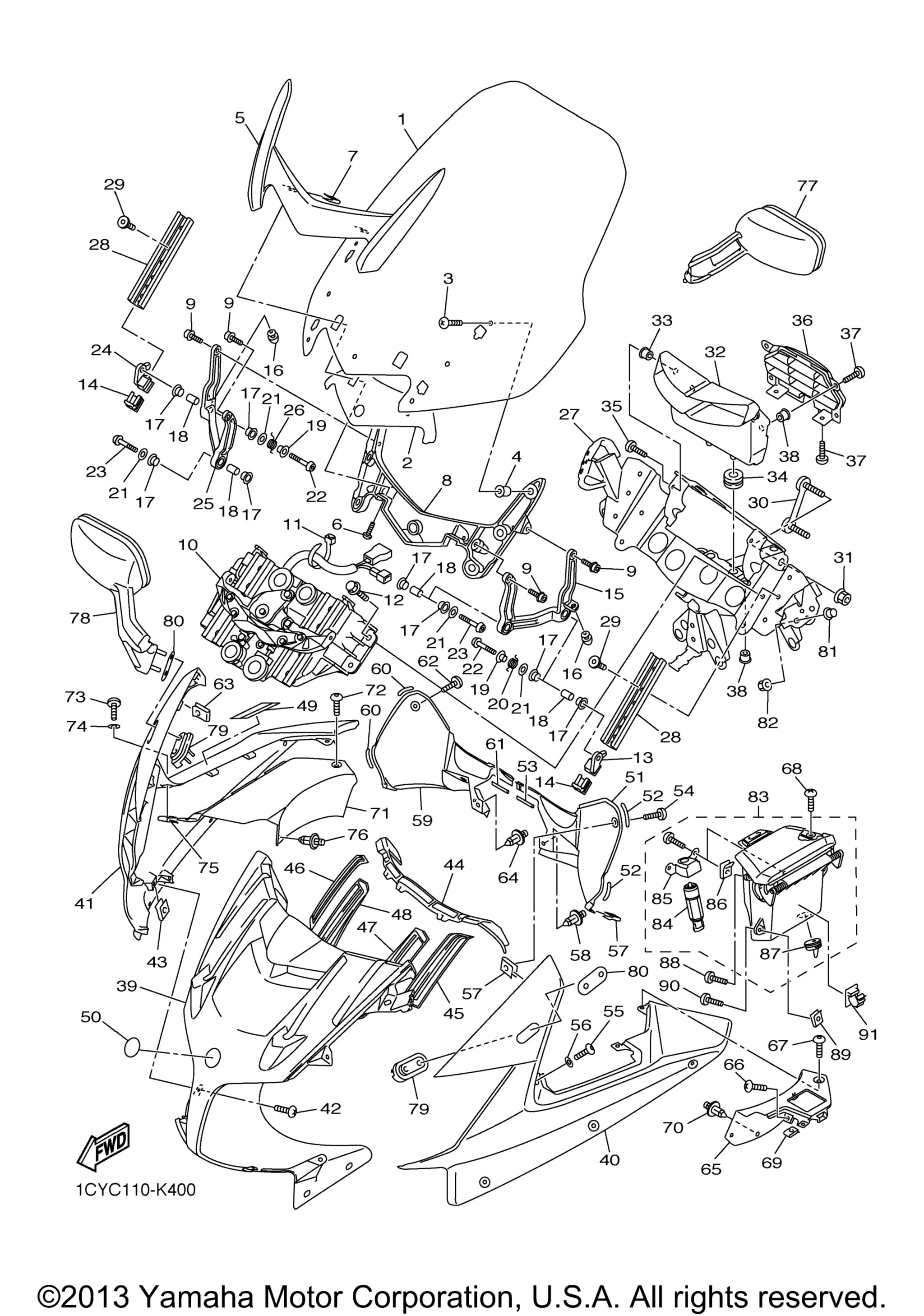

Схема обтекателя 1 для FJR1300A (FJR13ABL)
Схема
Детали
Номер
Наименование детали
Цена
1
Windshield art. 3P6-28381-20-00
По запросу
2
Seat 1 art. 3P6-2838G-00-00
По запросу
3
Болт Yamaha art. 90150-05024-00
от 528 ₽
4
Гайка Yamaha art. 90179-05523-00
от 525 ₽
5
Кронштейн ветрового стекла синий Yamaha art. 3P6-28323-01-P2
от 12 128 ₽
6
Bolt, Button Head art. 92012-05012-00
По запросу
7
Nut, Spring art. 90183-050A7-00
По запросу
8
Stay 2 art. 3P6-28322-10-00
По запросу
9
Bolt, Hexagon Socket Head art. 90110-06215-00
По запросу
10
Drive Unit Assy art. 3P6-83306-00-00
По запросу
11
Clamp 1 art. 5Y9-12491-00-00
По запросу
12
Болт с фланцем art. 95817-06012-00
По запросу
13
Hinge 1 art. 3P6-28444-00-00
По запросу
14
Plate 1 art. 3P6-28396-10-00
По запросу
15
Link 1 art. 3P6-2833C-10-00
По запросу
16
Damper 2 art. 90338-07018-00
По запросу
17
Spacer art. 5JW-28329-00-00
По запросу
18
.Collar art. 90387-06131-00
По запросу
19
Collar art. 90387-06150-00
По запросу
20
Spring, Torsion art. 90508-18134-00
По запросу
21
.Washer, Plate art. 90201-06088-00
По запросу
22
Bolt, Button Head art. 92012-06035-00
По запросу
23
Bolt, Button Head art. 92012-06025-00
По запросу
24
Hinge 2 art. 3P6-2845E-00-00
По запросу
25
Link 2 art. 3P6-2833D-10-00
По запросу
26
Spring, Torsion art. 90508-18135-00
По запросу
27
Stay 1 art. 3P6-28356-10-00
По запросу
28
Stay, Guide 1 art. 3P6-2831E-10-00
По запросу
29
Bolt, Hexagon Socket Head art. 90110-06284-00
По запросу
30
Plate art. 5JW-28336-00-00
По запросу
31
Nut, Flange art. 95707-10500-00
По запросу
32
Duct 1 art. 3P6-2838N-00-00
По запросу
33
Гайка Yamaha art. 90179-05523-00
от 525 ₽
34
Grommet art. 90480-12003-00
По запросу
35
Screw, Bind art. 98902-05014-00
По запросу
36
Grill, Air Outlet 1 art. 3P6-2837V-00-00
По запросу
37
Screw, Binding art. 90154-05005-00
По запросу
38
Гайка Yamaha art. 90179-05523-00
от 525 ₽
39
Body, Cowling DPBMU art. 3P6-28351-01-P2
По запросу
40
Upper Cowling Assy 1 DPBMU art. 3P6-W283G-01-P2
По запросу
41
Upper Cowling Assy 2 DPBMU art. 3P6-W283H-01-P2
По запросу
42
Screw, Binding art. 90154-05013-00
По запросу
43
Nut, Spring art. 90183-050A6-00
По запросу
44
Уплотнение Yamaha art. 3P6-28428-10-00
от 16 160 ₽
45
Seal 2 art. 3P6-28429-00-00
По запросу
46
Seal 3 art. 3P6-2844E-00-00
По запросу
47
Seal 4 art. 3P6-2846F-00-00
По запросу
48
Seal 5 art. 3P6-2847F-00-00
По запросу
49
Label, Notice Windshield 1 art. 8ET-2815K-00-00
По запросу
50
Tuning Fork Mark art. 5LV-2836B-01-00
По запросу
51
Panel, Console 1 art. 3P6-2837L-00-00
По запросу
52
Seal 1 art. 3P6-28218-00-00
По запросу
53
Seal 2 art. 3P6-28228-00-00
По запросу
54
Bolt,Hex. Socket Button art. 90111-05021-00
По запросу
55
Bolt,Hex. Socket Button art. 90111-05007-00
По запросу
56
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
57
Nut, Spring art. 90183-050A6-00
По запросу
58
Rivet art. 90269-06001-00
По запросу
59
Panel, Console 2 art. 3P6-2837M-00-00
По запросу
60
Seal 1 art. 3P6-28218-00-00
По запросу
61
Seal 2 art. 3P6-28228-00-00
По запросу
62
Bolt,Hex. Socket Button art. 90111-05021-00
По запросу
63
Nut, Spring art. 90183-050A6-00
По запросу
64
Rivet art. 90269-06001-00
По запросу
65
Panel, Inner 3 art. 3P6-2836M-00-00
По запросу
66
Болт Yamaha art. 90154-05007-00
По запросу
67
Bolt,Hex. Socket Button art. 90111-05021-00
По запросу
68
Болт Yamaha art. 90154-05007-00
По запросу
69
Nut, Spring art. 90183-050A6-00
По запросу
70
Rivet art. 90269-06001-00
По запросу
71
Panel, Inner 4 art. 3P6-2836N-00-00
По запросу
72
Bolt,Hex. Socket Button art. 90111-05021-00
По запросу
73
Bolt,Hex. Socket Button art. 90111-05007-00
По запросу
74
Шайба Yamaha art. 90202-05180-00
от 1 292 ₽
75
Nut, Spring art. 90183-050A6-00
По запросу
76
Rivet art. 90269-06001-00
По запросу
77
Rear View Mirror Assy (Left) DPBMU art. 3P6-26280-00-P2
По запросу
78
Rear View Mirror Assy (Right) DPBMU art. 3P6-26290-00-P2
По запросу
79
Plate, Mirror Fitting 1 art. 5JW-26298-00-00
По запросу
80
Plate, Mirror Fitting 2 art. 3P6-26299-00-00
По запросу
81
Collar art. 90387-0602X-00
По запросу
82
Гайка Yamaha art. 95702-06500-00
По запросу
83
Box Sub Assy DPBMU art. 3P6-2830N-00-P2
По запросу
84
. .Lock Assy art. 5VS-28470-00-00
По запросу
85
. .Bracket art. 5VS-28367-00-00
По запросу
86
Гайка закладная Yamaha art. 90183-051A0-00
от 368 ₽
87
. .Grommet art. 3P6-28187-00-00
По запросу
88
Винт-саморез Yamaha art. 90167-05080-00
от 420 ₽
89
Nut, Spring art. 90183-050A6-00
По запросу
90
Винт Yamaha art. 90149-05299-00
от 578 ₽
91
Clamp art. 90464-13185-00
По запросу
