модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABL)

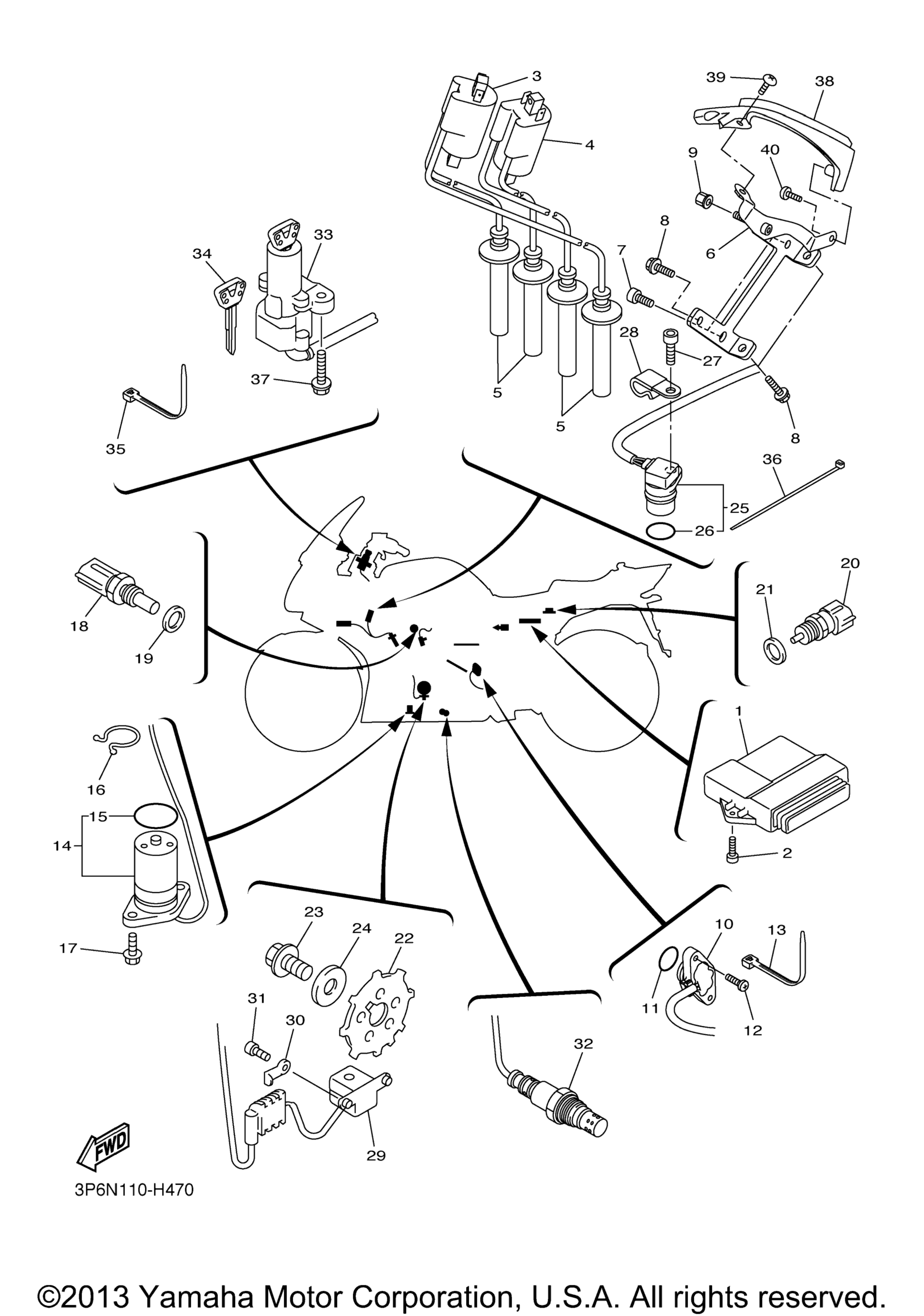

Схема электрооборудования 1 для FJR1300A (FJR13ABL)
Схема
Детали
Номер
Наименование детали
Цена
1
Engine Control Unit Assy art. 3P6-8591A-A0-00
По запросу
2
Screw, Tapping art. 97702-60020-00
По запросу
3
Ignition Coil Assy art. 3P6-82310-00-00
По запросу
4
Ignition Coil Assy art. 3P6-82320-00-00
По запросу
5
Plug Cap Assy art. 5JW-82370-00-00
По запросу
6
Bracket, Ignition Coil art. 3P6-82316-00-00
По запросу
7
Болт Yamaha art. 91317-06012-00
По запросу
8
Болт Yamaha art. 95022-06016-00
По запросу
9
Nut art. 90179-06500-00
По запросу
10
Neutral Switch Assy art. 3P6-82540-00-00
По запросу
11
O-Ring art. 93210-21001-00
По запросу
12
Screw, Binding art. 90154-05046-00
По запросу
13
Band art. 1UA-82591-00-00
По запросу
14
Oil Level Gauge Assy art. 3P6-85720-00-00
По запросу
15
. .O-Ring art. 4XV-8A8E0-00-00
По запросу
16
Clamp art. 90464-16039-00
По запросу
17
Болт Yamaha art. 95022-06016-00
По запросу
18
Датчик температуры Yamaha art. 8CC-85790-01-00
от 7 193 ₽
19
Шайба Yamaha art. 90201-12790-00
от 1 092 ₽
20
Thermosensor Assy art. 5FL-85790-00-00
По запросу
21
Прокладка датчика темпереатуры Yamaha art. 90430-12202-00
По запросу
22
Rotor art. 5JW-81673-10-00
По запросу
23
Bolt, Flange art. 90105-10153-00
По запросу
24
Washer, Plate art. 90201-107K6-00
По запросу
25
Sensor, Speed art. 5FL-83755-03-00
По запросу
26
Кольцо уплотнительное , резиновое Yamaha art. 4D9-81168-00-00
По запросу
27
Болт Yamaha art. 91317-06016-00
По запросу
28
Clamp art. 90462-08039-00
По запросу
29
Pick-Up Assy art. 3P6-81670-00-00
По запросу
30
Clamp art. 90465-08055-00
По запросу
31
Bolt, Hexagon Socket Head art. 91312-05012-00
По запросу
32
Sensor, Oxygen art. 2D2-8592A-00-00
По запросу
33
Main Switch Steering Lock art. 3P6-82501-21-00
По запросу
34
Ключ зажигания Yamaha art. 4BH-82511-09-00
По запросу
35
Хомут Yamaha art. 90465-10098-00
от 368 ₽
36
Clamp 1 art. 5Y9-12491-00-00
По запросу
37
Bolt art. 90109-08196-00
По запросу
38
Guide, Air 2 art. 3P6-2137V-00-00
По запросу
39
Screw, Binding art. 90154-05013-00
По запросу
40
Винт Yamaha art. 97707-50012-00
от 168 ₽
