модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABL)

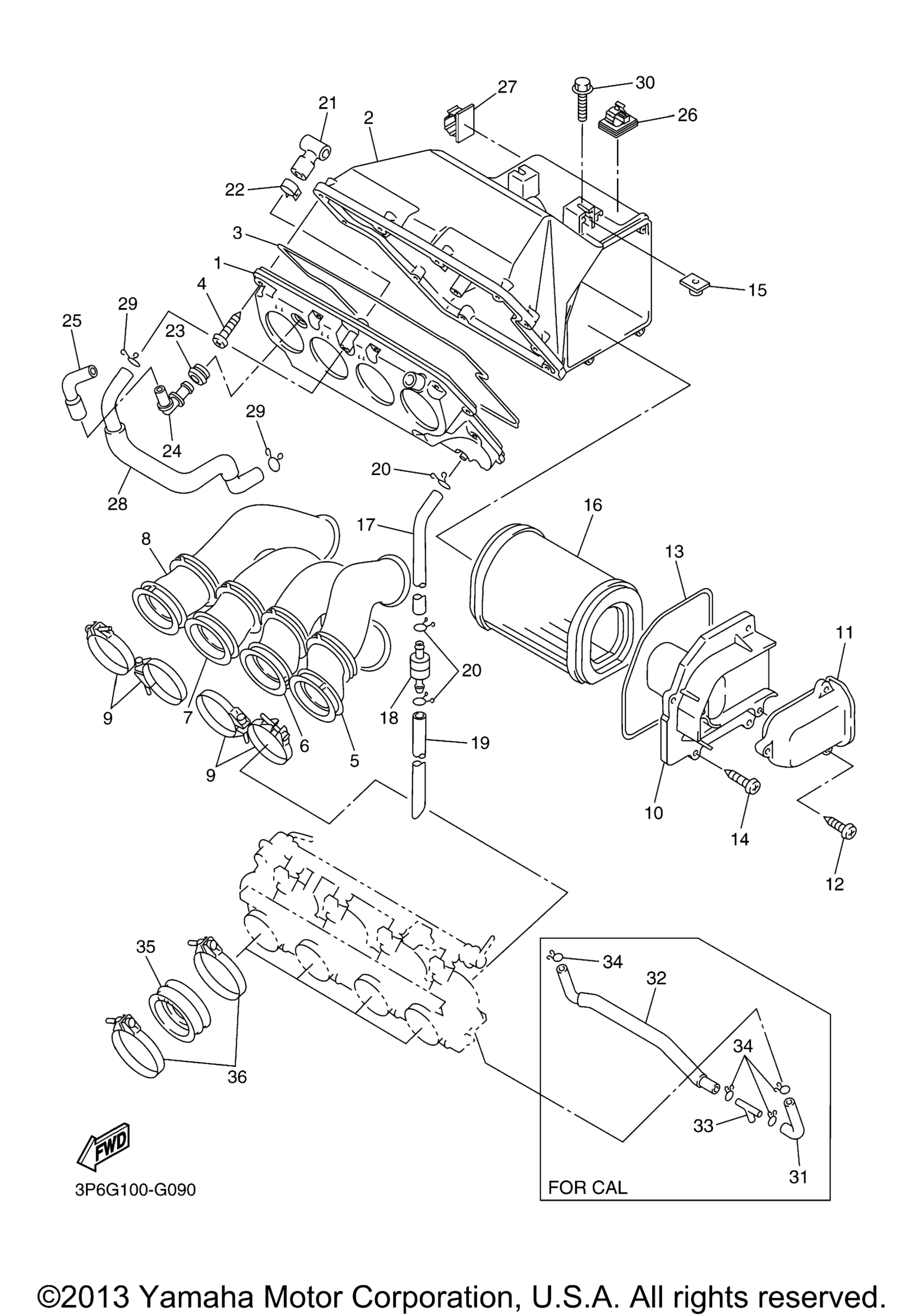

Схема впускной системы для FJR1300A (FJR13ABL)
Схема
Детали
Номер
Наименование детали
Цена
1
Case, Air Cleaner 1 art. 5JW-14411-10-00
По запросу
2
Case, Air Cleaner 2 art. 5JW-14421-10-00
По запросу
3
Прокладка крышки корпуса воздушного фильтра Yamaha art. 1VJ-14462-00-00
По запросу
4
Винт-саморез Yamaha art. 97780-50125-00
от 473 ₽
5
Joint, Air Cleaner 1 art. 5JW-14453-00-00
По запросу
6
Joint, Air Cleaner 2 art. 5JW-14463-00-00
По запросу
7
Joint art. 5JW-14454-10-00
По запросу
8
Joint art. 5JW-14568-00-00
По запросу
9
Hose Clamp Assy art. 90450-57012-00
По запросу
10
Cap, Cleaner Case 1 art. 5JW-14412-10-00
По запросу
11
Duct art. 5JW-14437-00-00
По запросу
12
Винт-саморез Yamaha art. 97780-50125-00
от 473 ₽
13
Seal art. 5JW-14452-00-00
По запросу
14
Винт-саморез Yamaha art. 97780-50125-00
от 473 ₽
15
Plate art. 31A-14477-10-00
По запросу
16
Element, Air Cleaner art. 5JW-14451-00-00
от 3 890 ₽
17
Hose (L125) art. 90445-11293-00
По запросу
18
Filter Assy art. 4X7-2149Y-00-00
По запросу
19
Hose (L280) art. 90445-11003-00
По запросу
20
Clip art. 90467-100A1-00
По запросу
21
Pipe art. 5JW-14419-00-00
По запросу
22
Clip art. 90468-08104-00
По запросу
23
Grommet art. 31A-14435-01-00
По запросу
24
Pipe art. 5JW-14149-00-00
По запросу
25
Pipe, Joint art. 5JW-14485-00-00
По запросу
26
Clamp art. 90464-62085-00
По запросу
27
Clamp art. 90464-20014-00
По запросу
28
Pipe, Breather 1 art. 5JW-11166-10-00
По запросу
29
Хомут art. 90467-14015-00
По запросу
30
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
31
Pipe FOR CALIFORNIA art. 5JW-14465-01-00
По запросу
32
Pipe FOR CALIFORNIA art. 5JW-14466-01-00
По запросу
33
Pipe, Joint 1 FOR CALIFORNIA art. 3H3-24376-00-00
По запросу
34
Clip FOR CALIFORNIA art. 90467-100A1-00
По запросу
35
Joint, Carburetor 3 art. 5JW-13597-00-00
По запросу
36
Hose Clamp Assy art. 90450-63003-00
По запросу
