модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABL)

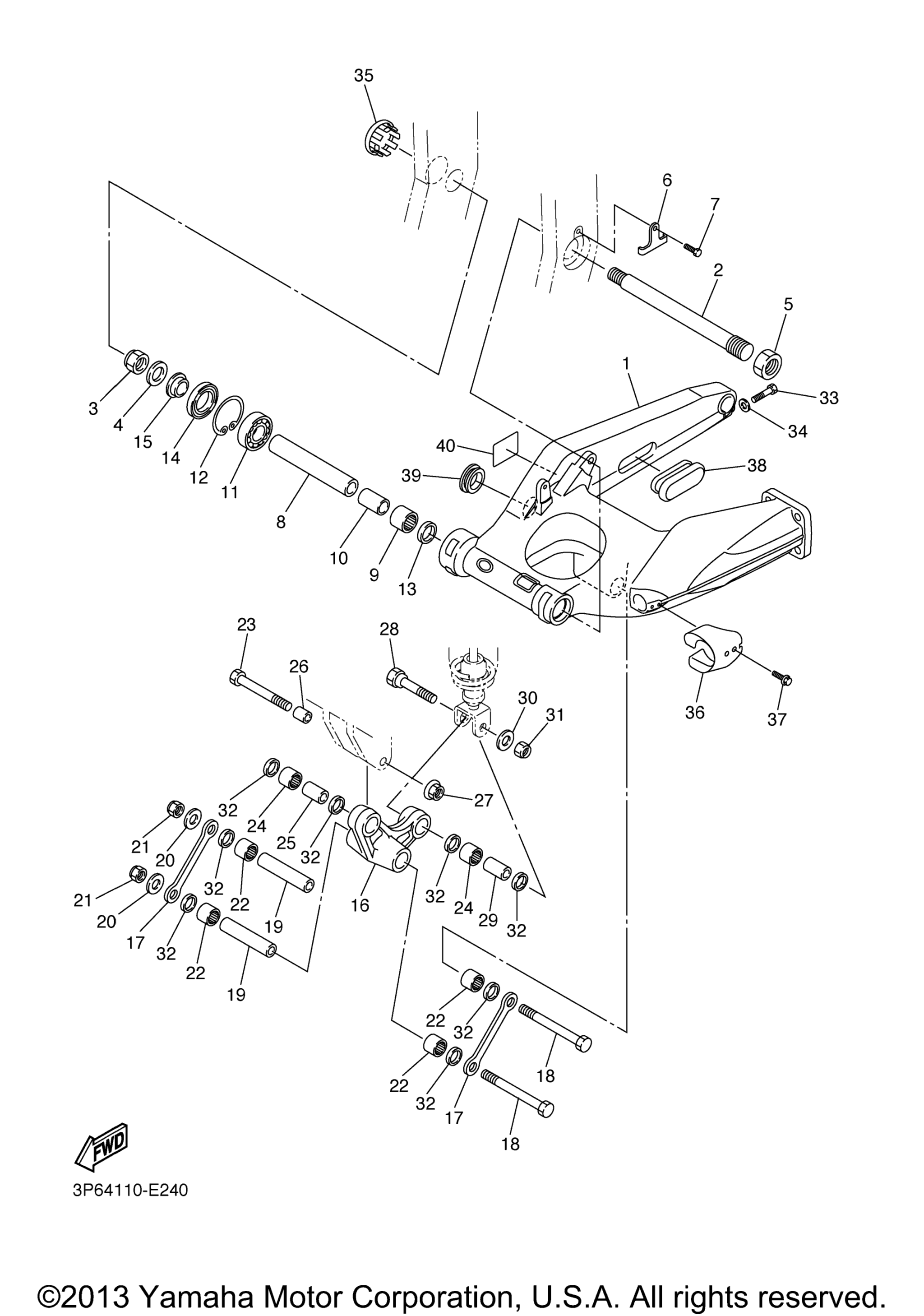

Схема заднего рычага подвески для FJR1300A (FJR13ABL)
Схема
Детали
Номер
Наименование детали
Цена
1
Rear Arm Comp art. 3P6-22110-10-00
По запросу
2
Shaft, Pivot art. 5JW-22141-00-00
По запросу
3
Nut, Self-Locking art. 90185-18009-00
По запросу
4
Washer, Plate art. 90201-186H3-00
По запросу
5
Nut art. 90170-28011-00
По запросу
6
Cover, Thrust 1 art. 5JW-22128-00-00
По запросу
7
Bolt, Hexagon art. 97017-06010-00
По запросу
8
Collar art. 90387-20011-00
По запросу
9
Bearing art. 93317-42592-00
По запросу
10
Collar, Wheel art. 5JW-25383-00-00
По запросу
11
Bearing art. 93306-30446-00
По запросу
12
Стопорное кольцо КПП Yamaha art. 99009-52500-00
По запросу
13
Oil Seal art. 93102-25270-00
По запросу
14
Oil Seal art. 93102-28023-00
По запросу
15
Collar art. 90387-207V6-00
По запросу
16
Arm, Relay art. 5JW-2217A-00-00
По запросу
17
Arm 1 art. 3P6-2217M-00-00
По запросу
18
Bolt art. 90101-10658-00
По запросу
19
Collar art. 90387-122R5-00
По запросу
20
Шайба Yamaha art. 90201-10035-00
от 525 ₽
21
Nut, U art. 95617-10100-00
По запросу
22
Bearing art. 93317-31701-00
По запросу
23
Bolt art. 90101-10011-00
По запросу
24
Подшипник Yamaha art. 93315-31759-00
от 3 875 ₽
25
Collar art. 90387-102R4-00
По запросу
26
Collar art. 90387-10009-00
По запросу
27
Гайка Yamaha art. 95602-10200-00
По запросу
28
Bolt art. 90109-10024-00
По запросу
29
Collar art. 90387-127W0-00
По запросу
30
Шайба Yamaha art. 90201-10035-00
от 525 ₽
31
Nut, U art. 95617-10100-00
По запросу
32
Сальник Yamaha art. 93109-17071-00
от 935 ₽
33
Bolt art. 97014-08040-00
По запросу
34
Шайба Yamaha art. 92990-08600-00
от 368 ₽
35
Cover art. 4BH-2219X-00-00
По запросу
36
Cover, Dust art. 5JW-2217H-00-00
По запросу
37
Bolt, With Washer art. 90119-05062-00
По запросу
38
Cover art. 5JW-2219X-00-00
По запросу
39
Plug art. 90338-30267-00
По запросу
40
Label, Tire art. 3P6-21668-00-00
По запросу
