модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABL)

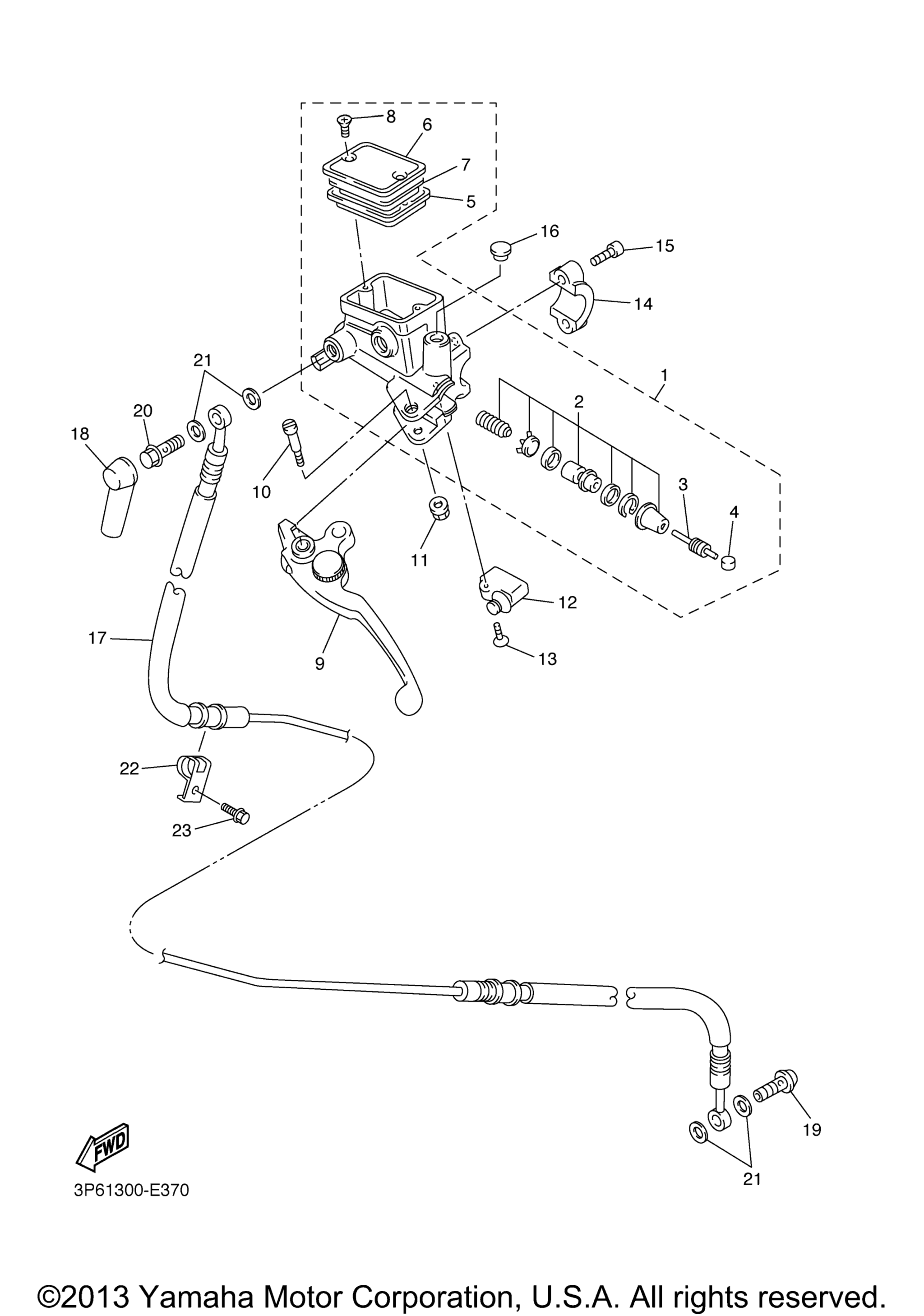

Схема передней части Master Cylinder 2 для FJR1300A (FJR13ABL)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 5JW-W2645-01-00
По запросу
2
. .Cylinder Kit, Master (Clutch art. 5JW-W0099-00-00
По запросу
3
. .Rod, Push art. 3GM-26464-00-00
По запросу
4
. .Bush art. 3GM-26455-00-00
По запросу
5
. .Diaphragm, Reservoir art. 4HM-25854-00-00
По запросу
6
. .Cap, Reservoir art. 4HM-25852-01-00
По запросу
7
. .Plate, Diaphragm art. 3GM-2585B-10-00
По запросу
8
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
9
.Lever 1 art. 5EA-83912-00-00
По запросу
10
.Bolt, Lever art. 3FV-2589F-00-00
По запросу
11
.Nut, With Washer art. 95707-06500-00
По запросу
12
Switch art. 3GM-83980-00-00
По запросу
13
Screw, Flat Head art. 98707-04016-00
По запросу
14
Bracket, Master Cylinder art. 4KG-25867-00-00
По запросу
15
Болт art. 91317-06020-00
По запросу
16
Plug art. 90338-09012-00
По запросу
17
Hose, Clutch art. 5VS-26470-00-00
По запросу
18
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
19
Bolt, Union art. 90401-10172-00
По запросу
20
Bolt, Union art. 90401-10020-00
По запросу
21
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
22
Clamp, Hose art. 5JW-21823-00-00
По запросу
23
Болт Yamaha art. 95022-06010-00
По запросу
