модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABL)

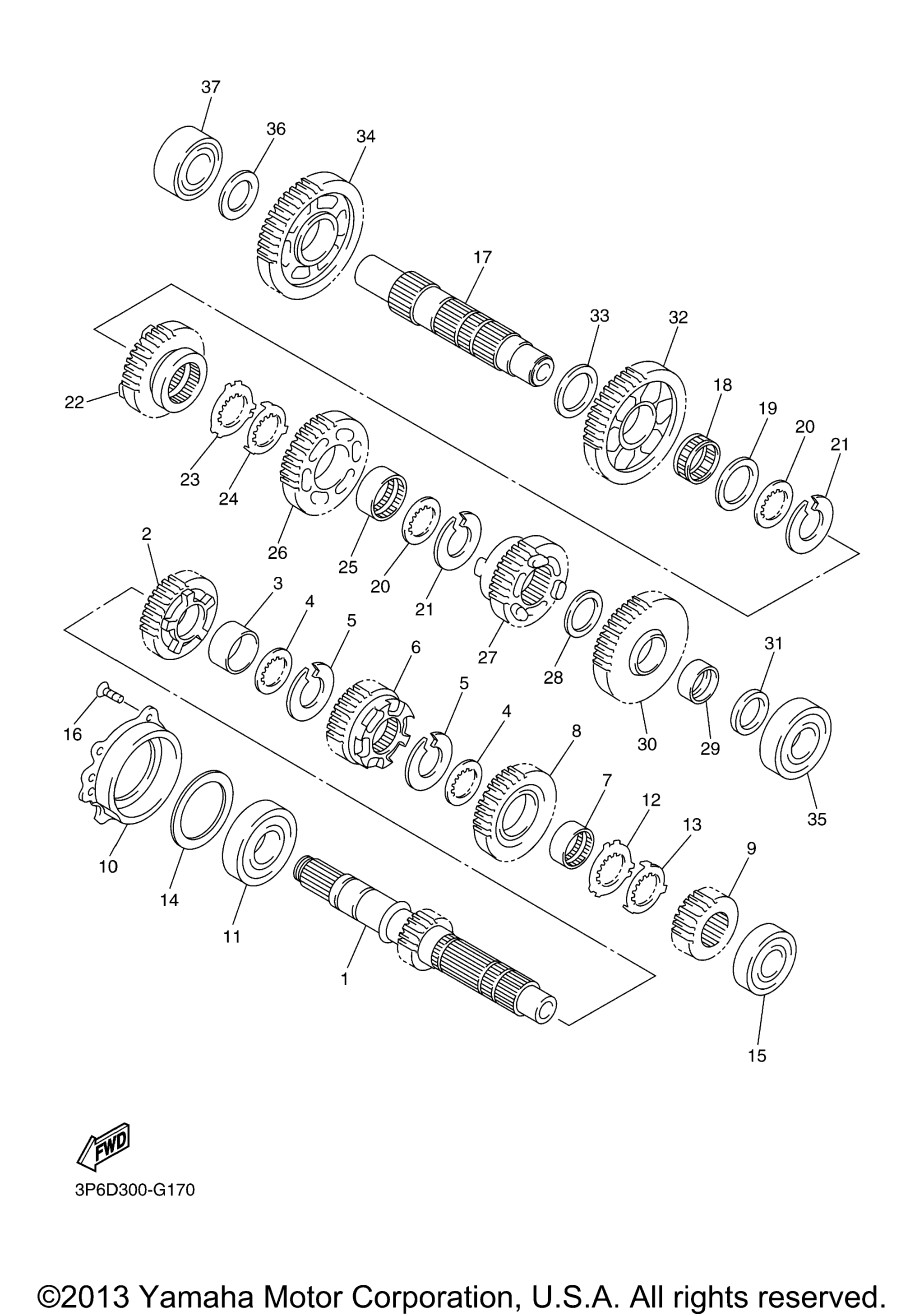

Схема трансмиссии для FJR1300A (FJR13ABL)
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (17T) art. 5JW-17411-00-00
По запросу
2
Gear, 4Th Pinion (26T) art. 3P6-17141-00-00
По запросу
3
Collar art. 90387-32001-00
По запросу
4
Washer art. 90209-28331-00
По запросу
5
Circlip art. 93440-31172-00
По запросу
6
Gear, 3Rd Pinion (23T) art. 3P6-17131-00-00
По запросу
7
Collar art. 90387-2802W-00
По запросу
8
Gear, 5Th Pinion (28T) art. 5JW-17151-00-00
По запросу
9
Gear, 2Nd Pinion (22T) art. 1CY-17121-00-00
По запросу
10
Housing, Bearing 1 art. 3P6-15163-00-00
По запросу
11
Bearing art. 93306-37810-00
По запросу
12
Washer art. 90209-29329-00
По запросу
13
Washer art. 90209-28330-00
По запросу
14
Washer, Plate art. 90201-51013-00
По запросу
15
Bearing art. 93306-37209-00
По запросу
16
Screw art. 90149-06085-00
По запросу
17
Drive Axle Assy art. 5JW-17402-00-00
По запросу
18
Bearing art. 93310-33306-00
По запросу
19
Washer, Plate art. 90201-33008-00
По запросу
20
Washer art. 90209-30344-00
По запросу
21
Circlip art. 93440-32063-00
По запросу
22
Gear, 4Th Wheel (28T) art. 5JW-17241-00-00
По запросу
23
Washer art. 90209-30345-00
По запросу
24
Washer art. 90209-30343-00
По запросу
25
Collar art. 90387-3310V-00
По запросу
26
Шестерня КПП 31 зуб Yamaha art. 1MC-17231-00-00
от 21 861 ₽
27
Gear, 5Th Wheel (26T) art. 5JW-17251-00-00
По запросу
28
Шайба сцепления Yamaha art. 90201-286K9-00
от 578 ₽
29
Collar art. 90387-281T8-00
По запросу
30
Gear, 2Nd Wheel (39T) art. 1MC-17221-00-00
По запросу
31
Washer, Plate art. 90201-25013-00
По запросу
32
Gear, 1St Wheel (43T) art. 5JW-17211-00-00
По запросу
33
Washer, Plate art. 90201-33013-00
По запросу
34
Gear, Middle Drive (37T) art. 3P6-17582-00-00
По запросу
35
Bearing art. 93306-30557-00
По запросу
36
Washer, Plate art. 90201-25008-00
По запросу
37
Bearing art. 93304-20508-00
По запросу
