модель 2012 года
- Модель FJR1300
- Код модели FJR1300A (FJR13ABL)

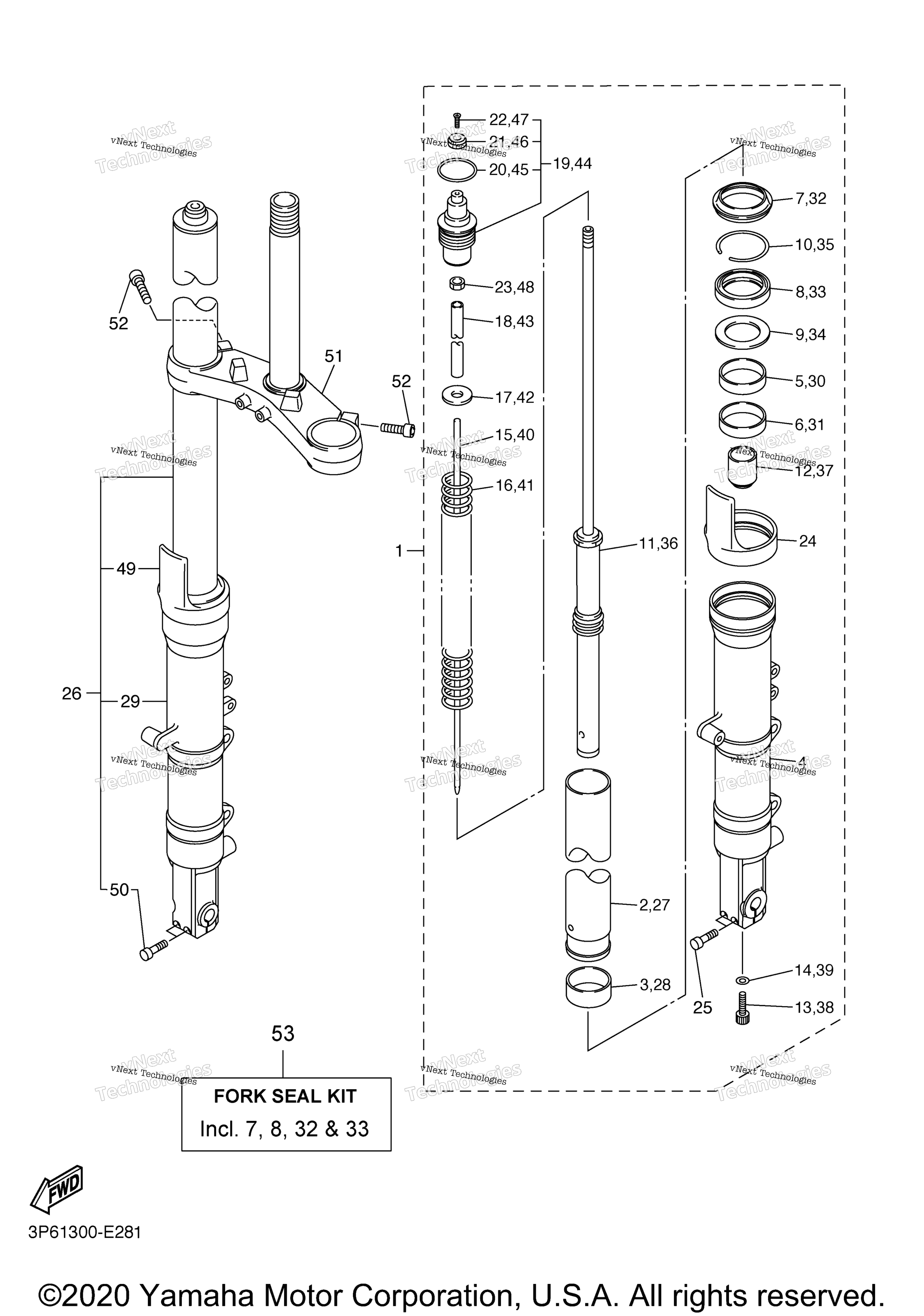

Схема передней вилки для FJR1300A (FJR13ABL)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 3P6-23102-10-00
По запросу
2
. . Inner Tube Comp. 1 art. 3P6-23110-11-00
По запросу
3
. .Metal, Slide 2 art. 4SV-23135-10-00
По запросу
4
. .Outer Tube Comp art. 3P6-23106-01-00
По запросу
5
. .Metal, Slide 1 art. 4SV-23125-10-00
от 2 490 ₽
6
. .Metal, Slide 2 art. 3P6-23135-00-00
По запросу
7
Пыльник пера вилки Yamaha art. 4SV-23144-00-00
от 2 100 ₽
8
. .Oil Seal INCL. IN FORK SEAL KIT art. 4SV-23145-01-00
от 3 500 ₽
Аналог
3 500 ₽
Требуется 1 шт.
9
. .Seat 1 art. 4SV-23115-00-00
По запросу
10
. .Ring, Snap art. 4SV-23156-00-00
По запросу
11
. . Cylinder Comp, Front Fork art. 3P6-23170-00-00
По запросу
12
. .Spindle, Taper art. 5LV-23173-00-00
По запросу
13
. .Bolt, Hexagon Socket Head art. 90110-10N52-00
По запросу
14
. Gasket art. 90430-10171-00
По запросу
15
. .Plunger art. 5JW-2318Y-00-00
По запросу
16
. .Spring, Front Fork art. 3P6-23141-00-00
По запросу
17
Шайба, пластина art. 90201-10321-00
По запросу
18
. .Spacer art. 5JW-23118-00-00
По запросу
19
. .Bolt, Cap art. 5JW-23111-01-00
По запросу
20
. . ..O-Ring art. 93210-40N50-00
По запросу
21
. . ..Knob (Ten) art. 5JW-2319W-00-00
По запросу
22
. . .Screw, Countersunk art. 98680-03008-00
По запросу
23
. ..Nut, Hexagon art. 95314-10600-00
По запросу
24
. .Cover art. 4SV-2331G-00-00
По запросу
25
. .Bolt, Hexagon Socket Head art. 91314-08045-00
По запросу
26
Front Fork Assy (R.H) art. 3P6-23103-10-00
По запросу
27
. . Inner Tube Comp. 1 art. 3P6-23110-11-00
По запросу
28
. .Metal, Slide 2 art. 4SV-23135-10-00
По запросу
29
. .Outer Tube Comp. (R.H) art. 3P6-23107-01-00
По запросу
30
. .Metal, Slide 1 art. 4SV-23125-10-00
от 2 490 ₽
31
. .Metal, Slide 2 art. 3P6-23135-00-00
По запросу
32
Пыльник пера вилки Yamaha art. 4SV-23144-00-00
от 2 100 ₽
33
. .Oil Seal INCL. IN FORK SEAL KIT art. 4SV-23145-01-00
от 3 500 ₽
Аналог
3 500 ₽
Требуется 1 шт.
34
. .Seat 1 art. 4SV-23115-00-00
По запросу
35
. .Ring, Snap art. 4SV-23156-00-00
По запросу
36
. . Cylinder Comp, Front Fork art. 3P6-23170-00-00
По запросу
37
. .Spindle, Taper art. 5LV-23173-00-00
По запросу
38
. .Bolt, Hexagon Socket Head art. 90110-10N52-00
По запросу
39
. Gasket art. 90430-10171-00
По запросу
40
. .Plunger art. 5JW-2318Y-00-00
По запросу
41
. .Spring, Front Fork art. 3P6-23141-00-00
По запросу
42
Шайба, пластина art. 90201-10321-00
По запросу
43
. .Spacer art. 5JW-23118-00-00
По запросу
44
. .Bolt, Cap art. 5JW-23111-01-00
По запросу
45
. . ..O-Ring art. 93210-40N50-00
По запросу
46
. . ..Knob (Ten) art. 5JW-2319W-00-00
По запросу
47
. . .Screw, Countersunk art. 98680-03008-00
По запросу
48
. ..Nut, Hexagon art. 95314-10600-00
По запросу
49
. .Cover art. 4SV-2331G-00-00
По запросу
50
. .Bolt, Hexagon Socket Head art. 91314-08045-00
По запросу
51
Under Bracket Comp art. 1MC-23340-10-00
По запросу
52
Bolt, Hexagon Socket Head art. 91317-08025-00
По запросу
53
Fork Seal Kit NOT SHOWN art. 4SV-W003B-00-00
По запросу
